Srednjenapetostna 11kv notranja Vcb plošča

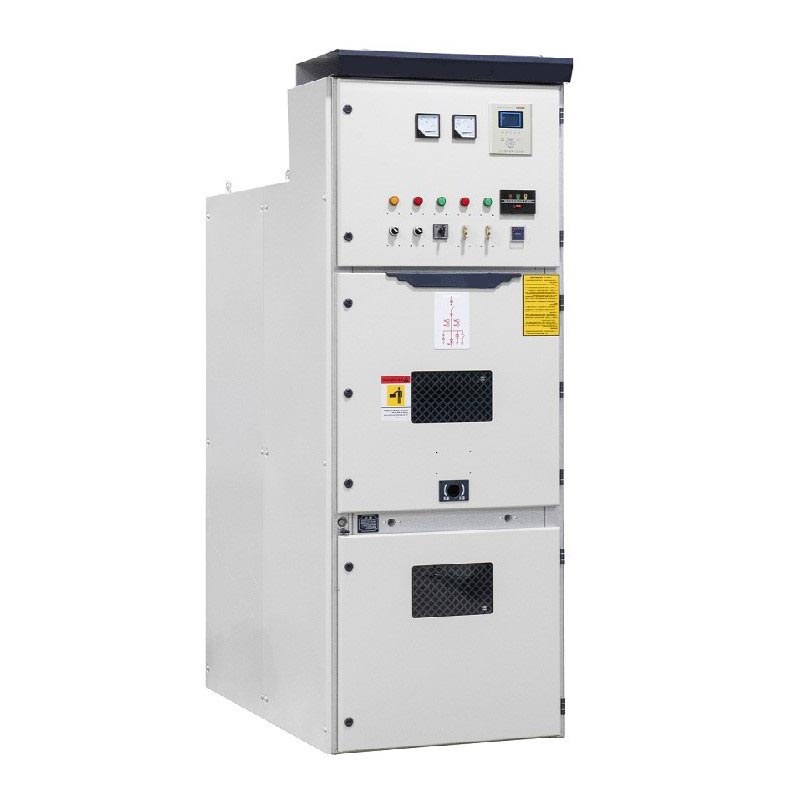

Srednjenapetostna 11kV notranja VCB plošča Usune (serija KYN28) je oklepna, izvlečna stikalna naprava v kovinskem ohišju zasnovan za varen in učinkovit sprejem, distribucijo, nadzor in zaščito srednjenapetostnih električnih omrežij. To je osrednja distribucijska enota v elektroenergetskem sistemu, ki zagotavlja stabilno delovanje sistema tako pri normalnem delovanju kot pri okvari pogojev.

- Veljavni sistemi: 3,6～12kV / 24kV Trifazni AC 50/60Hz
- Standardi: IEC 62271-200, GB 3906, DL/T 404
- Jedrna struktura: Oklepno kovinsko ohišje, odstranljiva struktura vozička
- Ocena zaščite: omarica IP4X, notranjost IP2X

Nizkonapetostne stikalne naprave

Srednjenapetostne stikalne naprave

Model in tehnični parametri

1. Serija modelov

2. Glavni tehnični parametri

Struktura in zasnova predelkov

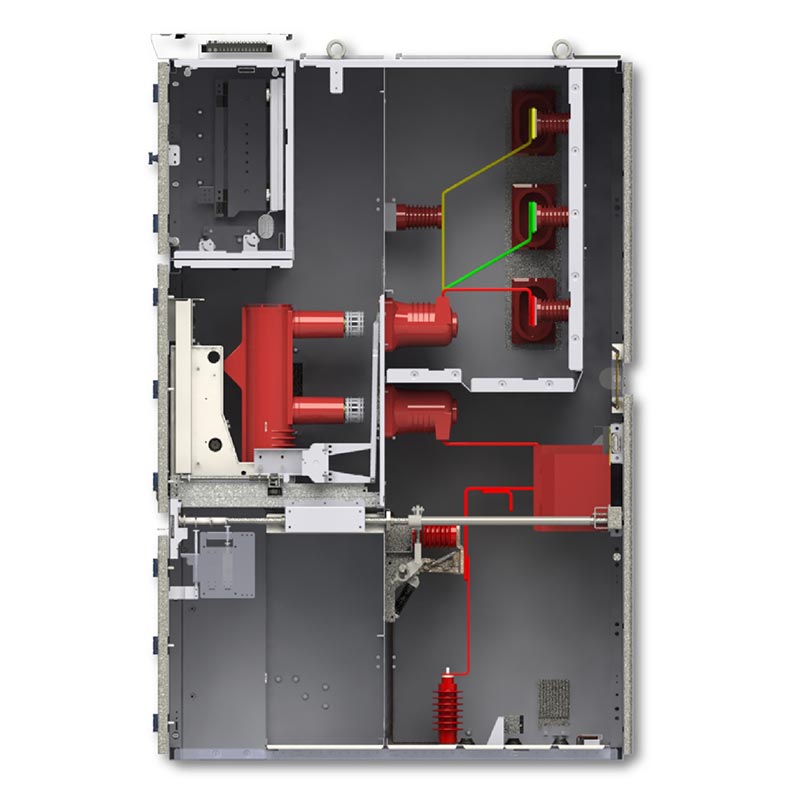

Srednjenapetostni 11kV notranji Vcb panel uporablja jeklene plošče za ločevanje petih neodvisnih ozemljenih kovinskih predelkov, učinkovito zatiranje širjenja lokov napak in zagotavljanje osebne varnosti:

1. Predel za odklopnik: Vgrajen odstranljiv vakuumski odklopnik (VS1/ZN63A, VD4 itd.), opremljen z mehansko zaporo, ki omogoča preklapljanje vozička med delovnim, preskusnim in odklopljenim položajem.

2. Oddelek za zbiralke: Vsebuje glavne zbiralke in odcepne zbiralke, popolnoma izolirane od drugih predelkov do preprečiti širjenje napake.

3. Kabelski predel: opremljen s tokovnimi transformatorji (CT), napetostnimi transformatorji (PT), ozemljitvenimi stikali, kabelske sponke in prenapetostne odvodnike za kabelsko povezavo in zaščito.

4. Prostor za krmilne instrumente: vsebuje zaščitne releje, instrumente, krmilna stikala, indikatorske lučke in sekundarna vezja za nadzor in delovanje.

5. Kanal za razbremenitev tlaka: ima napravo za razbremenitev tlaka na vrhu za varno sprostitev tlaka obloka in plina v primeru notranjih napak, s čimer preprečite poškodbe ohišja in poškodbe osebja.

Glavne značilnosti in prednosti

1. Odstranljiva zasnova ročnega vozička: ročni voziček srednje napetosti 11 kV za notranjo Vcb ploščo je popolnoma zamenljiv, kar omogoča za hiter pregled in zamenjavo brez potrebe po popolnem izpadu zbiralke, kar bistveno skrajša čas izpada.
2. Obsežna mehanska zapora s petimi preventivami:
- Preprečuje nenamerno odpiranje in zapiranje odklopnikov
- Preprečuje potiskanje ali vlečenje vozička odklopnika pod obremenitvijo
- Preprečuje nenamerno zapiranje ozemljitvenega stikala, ko je pod napetostjo
- Preprečuje aktiviranje ozemljitvenega stikala, ko je v zaprtem položaju
- Preprečuje nenameren vstop v prostor pod napetostjo

3. Popolnoma zaprti neodvisni predelki: Kovinske predelne stene ločujejo funkcionalna področja in učinkovito zavirajo oblok širjenje in medsebojne motnje.

4. Delovanje in vzdrževanje na sprednji strani: Vse operacije in vzdrževanje je mogoče dokončati s sprednje strani omare, prihranek prostora za namestitev.

5. Visoka zanesljivost in visoka varnost: Ustreza mednarodnim običajnim standardom z visoko stopnjo izolacije in močna odpornost na napake.

6. Modularna zasnova: lahko se prilagodljivo konfigurira kot dohodna linijska omarica, odhodna linijska omarica, merilna omarica, omara razdelka zbiralke itd.

Glavni scenariji uporabe

1. Dohodna linijska omarica (sprejem električnega omrežja)

2. Omara za odhodno linijo (distribucija električne energije na obremenitve, motorje in transformatorje)

3. Krmilna omarica motorja (zagon, zaustavitev in zaščita velikega motorja)

4. Transformatorska dovodna omara (zaščita razdelilnega transformatorja)

5. Omara za razdelitev zbiralke (razdelitev zbiralke in avtomatsko preklopno stikalo)

Dejanski primeri uporabe

Primer 1: Velik petrokemični industrijski park v provinci Jiangsu

Izzivi projekta: Petrokemijska tovarna ima izjemno visoke zahteve glede neprekinjenosti napajanja, varnosti in toleranca napak, ki zahteva dolgoročno stabilno delovanje.

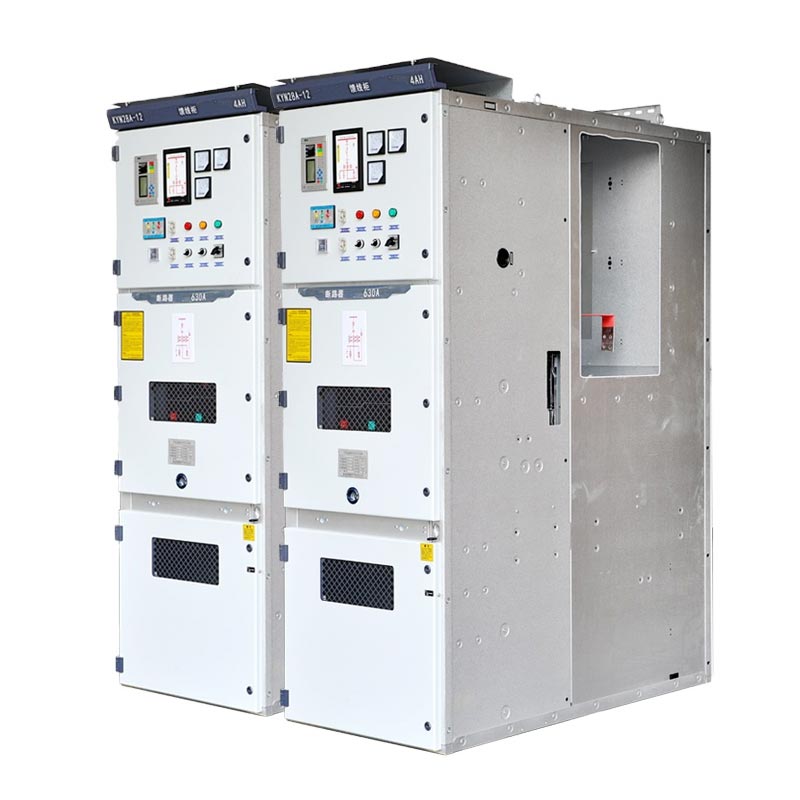

Rešitev: 36 omaric vakuumskih odklopnikov Usune KYN28A-12 je bilo uporabljenih za dohodne in odhodne linije sistema in velik nadzor motorja.
Rezultati delovanja: Neprekinjeno in stabilno delovanje več kot 8 let brez večjih napak, učinkovito doseganje zaščita pred preobremenitvijo in kratkim stikom, ki zagotavlja nemoteno proizvodnjo.

2. primer: komercialni kompleks v provinci Zhejiang

Projektni izzivi: Omejen prostor v razdelilnici električne energije visoke stavbe, ki zahteva kompaktno, varno in oprema, enostavna za vzdrževanje.
Rešitev: Konfigurirajte 22 stikalnih enot Usune KYN28A-12 s strukturo, dostopno spredaj.
Rezultati delovanja: Visoka izkoriščenost prostora, priročno vzdrževanje in zanesljiva zaščita za kritične obremenitve, npr kot razsvetljava zgradb, klimatizacija in požarna zaščita.

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

pogosta vprašanja

V1: Kakšna je razlika med KYN28A-12 in KYN28-24?

O: Glavna razlika je nazivna napetost: KYN28A-12 je primeren za 12kV (razred 10kV) sisteme, medtem ko KYN28-24 je primeren za 24 kV (razred 20 kV) sisteme. Oba sta zasnovana glede na svoje napetostne ravni v smislu izolacijske razdalje, izbire izolacijskih komponent in nazivnih parametrov notranjih komponent.

V2: Ali lahko Usune prilagodi to omarico vakuumskega odklopnika za izvozne projekte?

O: Da. Kot profesionalni proizvajalec lahko Usune prilagodi parametre glede na zahteve projekta, ki jih je treba izpolniti različne regionalne standarde, kot sta IEC in ANSI, in lahko prilagodite modele odklopnikov, zaščitnih relejev in dimenzije.

V3: Kakšna sta življenjska doba in vzdrževalni cikel srednjenapetostne 11kV notranje plošče Vcb?

O: V normalnih pogojih vzdrževanja je predvidena življenjska doba 20-30 let. Predvsem rutinsko vzdrževanje vključuje testiranje izolacije, preverjanje karakteristik odklopnika in kalibracijo releja. Izvlečni voziček struktura omogoča hitro zamenjavo, s čimer se občutno skrajšajo izpadi vzdrževanja.
