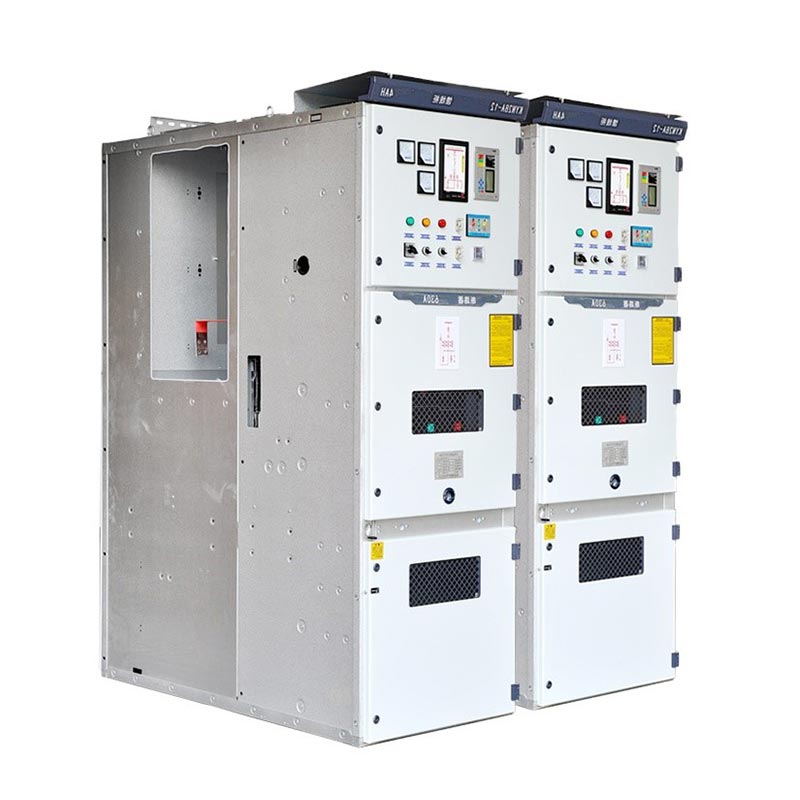

Kyn28 stikalna naprava 6kv

Stikalna naprava Usune Kyn28 6kV je notranja AC oklepna izvlečna kovinsko ograjena stikalna naprava, primerna za 3,6kV~12kV napetostnih nivojih, 50/60Hz trifazni izmenični napajalni sistem in je jedrna krmilna in zaščitna naprava v proces prenosa in distribucije. To je neodvisno razvilo in izdelalo podjetje Zhejiang Usune Electric izdelek združuje napredne koncepte oblikovanja in zrele proizvodne procese, ki usklajujejo varnost, zanesljivost in praktičnost. Izpolnjuje potrebe po distribuciji električne energije za enojne zbiralke in segmentirane sisteme z eno samo zbiralko, kar omogoča doseganje velikega obsega uporaba v energetski, metalurški, kemični in gradbeni industriji, kar prispeva k varnemu in učinkovitemu delovanje globalnih elektroenergetskih sistemov s stabilnim delovanjem.

Nizkonapetostne stikalne naprave

Srednjenapetostne stikalne naprave

Osnovni tehnični parametri

Strukturna zasnova in osnovne značilnosti

1. Odstranljiva modularna zasnova

Nameščena je glavna komponenta stikalne naprave Kyn28 6kV, vakuumski odklopnik (združljiv z VS1, VD4 itd.). na mobilnem vozičku. Za redno vzdrževanje, testiranje ali zamenjavo je potreben samo voziček za odklopnik odstraniti za delovanje, ne da bi bilo treba izklopiti celotno omarico, kar bistveno skrajša čas vzdrževanja in zmanjšanje vpliva izpadov električne energije. Voziček je univerzalen in ga je mogoče hitro zamenjati, kar izboljša sistem učinkovitost delovanja in vzdrževanja.

2. S kovino prevlečena razdeljena struktura

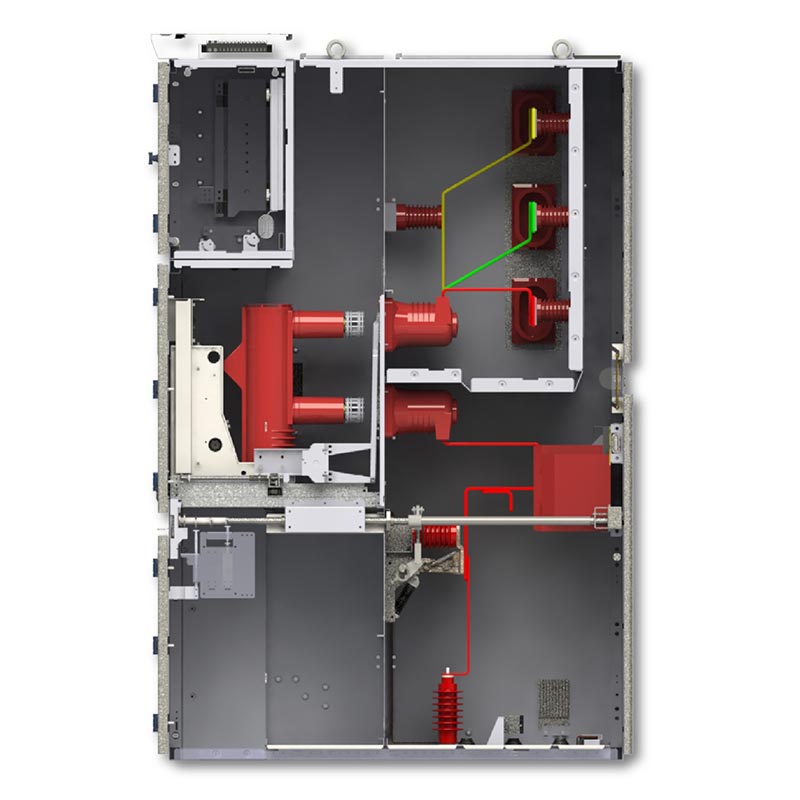

Kyn28 stikalna omarica 6kV je razdeljena na štiri neodvisne predelke s kovinskimi predelnimi stenami: zbiralka prostor, prostor za odklopnik, prostor za kable in prostor za nizkonapetostne instrumente. Vsak komponente pod napetostjo predelka so popolnoma izolirane, kar učinkovito preprečuje širjenje medfaznega in napake kratkega stika med fazo in zemljo, izogibanje kaskadnim okvaram, zmanjšanje tveganja električnega udara med vzdrževanje in izboljšanje varnosti delovanja opreme.

3. Celovita zaščita s petimi preventivami

Opremljen z mehanskim in električnim dvojnim sistemom zaklepanja s petimi preventivami, ki odpravlja napačno delovanje vir:

- Preprečuje nenamerno odpiranje ali zapiranje odklopnikov;

- Preprečuje potiskanje/odstranjevanje vozička odklopnika pod obremenitvijo;

- Preprečuje zapiranje ozemljitvenega stikala, ko je pod napetostjo;

- Preprečuje nenamerno vključitev pod napetost, ko je ozemljitveno stikalo zaprto;

- Preprečuje nenameren vstop v prostor pod napetostjo.

4. Kompakten, učinkovit in enostavno razširljiv

Omara ima kompaktno strukturo, ki prihrani prostor za namestitev. Njegova modularna zasnova omogoča prilagodljivo kombiniranje in razširitev tipov omaric za izpolnitev potreb po razširitvi sistema za distribucijo električne energije. Z lahkoto se prilagaja različne sistemske arhitekture, kot so enojna zbiralka in segmentirani sistemi z enojno zbiralko, kar olajša prihodnost sistemske nadgradnje in integracije.

Veljavni okoljski pogoji

1. Temperatura okolja: -10 ℃ ~ +40 ℃

2. Nadmorska višina: ≤1000 m (na voljo so prilagojeni modeli za območja z visoko nadmorsko višino nad 1000 m)

3. Vlažnost zraka: dnevna povprečna relativna vlažnost ≤95 %, mesečna povprečna relativna vlažnost ≤90 % (brez kondenzacije)

4. Okolje: brez jedkih ali eksplozivnih plinov, brez velikih količin prahu in brez vnetljivih ali eksplozivnih snovi mediji

Tipični scenariji uporabe

1. Pomožni sistemi elektrarne: uporabljajo se za sprejem, distribucijo in zaščito električne energije v elektrarni, kar zagotavlja stabilno napajanje pomožne opreme generatorja;

2. Distribucija električne energije v industrijskih in rudarskih podjetjih: Primerno za industrijske scenarije z visoko obremenitvijo, kot je rudarstvo, metalurgiji in kemični industriji, ki izpolnjujejo potrebe po nadzoru napajanja in zaščiti pred preobremenitvijo/kratkim stikom oprema visoke moči;

3. Komercialne in visoke zgradbe: Uporablja se v podpostajah velikih nakupovalnih središč, poslovnih stavb, hotelov itd., doseči varno distribucijo in prefinjeno upravljanje z močjo zgradbe;

4. Javne transformatorske postaje: kot osnovna srednjenapetostna oprema za distribucijo električne energije v mestnih in industrijskih transformatorskih postajah, zagotavljanje stabilnega delovanja regionalnega elektroenergetskega omrežja.

Primer uporabe v resničnem svetu

Študija primera: Projekt distribucije električne energije za proizvodno linijo valjarne velike jeklarske skupine v provinci Jiangsu

Ozadje projekta: Obstoječe stikalne naprave v valjarni jeklarske delavnice so se starale in pogosto nepravilno delovanje, kar vpliva na neprekinjeno delovanje proizvodne linije. Visoka zanesljivost srednje napetosti stikalna naprava je bila potrebna za zamenjavo.

Rešitev: izbranih je bilo 28 stikalnih enot Usune KYN28-6KV, združljivih z 10kV distribucijskim sistemom električne energije, z nazivni tok 1600A in kratkotrajni tok 31,5kA (4s), konfiguriran z vakuumskim vezjem VS1 odklopniki.

Rezultati implementacije: V treh letih od zagona je oprema delovala brez okvar. The petslojni zaklepni sistem učinkovito preprečuje napačno delovanje, razdeljena struktura pa preprečuje širjenje napak. Stabilnost napajanja proizvodne linije valjarne se je izboljšala za 99,9 %, kar je zmanjšalo letne izgube zaradi izpadov za več kot 5 milijonov juanov, kar je prislužilo visoko pohvalo strank.

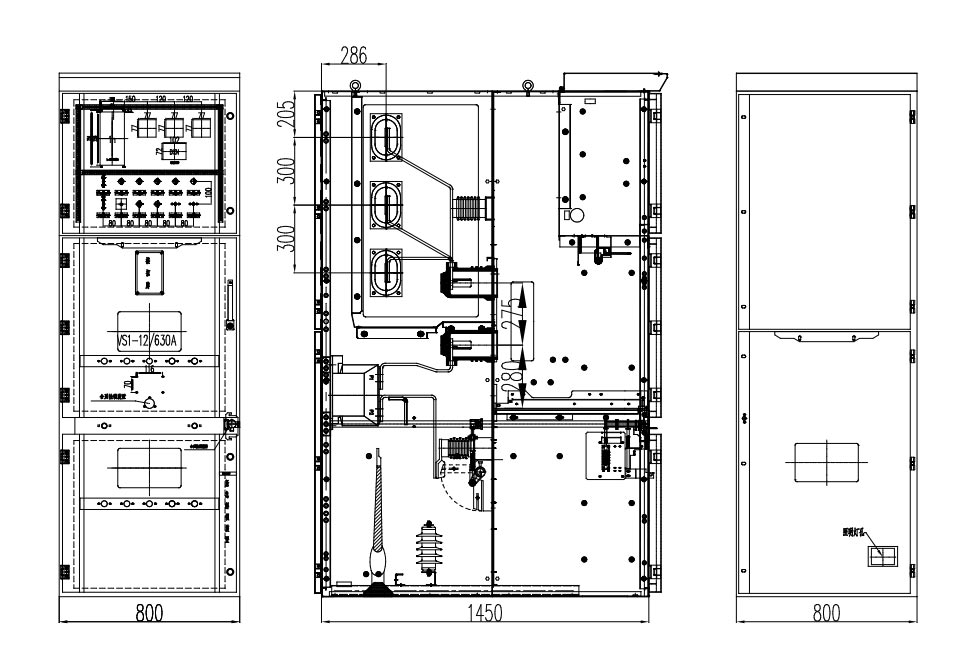

Zunanja dimenzija

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

pogosta vprašanja

V1: Katere so glavne prednosti stikalne naprave Kyn28 6kV v primerjavi s tradicionalno fiksno stikalno napravo?

O: V primerjavi s tradicionalnimi fiksnimi stikalnimi napravami je največja prednost Usune KYN28-6KV njegova odstranljiva oblika. Voziček odklopnika je mogoče premikati neodvisno, s čimer se odpravi potreba po izklopu celotne omare med vzdrževanje, kar bistveno zmanjša vpliv izpadov električne energije. Hkrati je njegova kovinsko oklepna razdeljena struktura in obsežen petodporni sistem zaklepanja nudita večjo varnost. Modularna zasnova olajša razširitev in sistemsko integracijo, prilagajanje zapletenim potrebam distribucije električne energije in posledično nižjo skupno stroški vzdrževanja v življenjskem ciklu.

V2: Ali je mogoče to stikalno napravo prilagoditi visoki nadmorski višini ali posebnim okoljem? Kaj je cikel prilagajanja?

O: Da. Za okolja z visoko nadmorsko višino > 1000 m bo Usune optimiziral zasnovo izolacije in izbiro komponent. Za posebna okolja, kot so korozivna okolja, okolja z visoko vlažnostjo in prašna okolja, prilagojene rešitve, kot so na voljo so protikorozijski premazi, izboljšano tesnjenje in zapore proti prahu. Proizvodni cikel za standard izdelki po meri je približno 15-20 dni, odvisno od zahtevnosti prilagajanja in količine naročila.

V3: Katere poprodajne storitve in storitve tehnične podpore ponuja Usune kot proizvajalec?

O: Kot izvorna tovarna Usune zagotavlja storitve celotnega življenjskega cikla: predprodaja vključuje zasnovo rešitve, parametre izbira in tehnično svetovanje; spremljanje prodaje vključuje sledenje napredku proizvodnje in tovarniško testiranje sodelovanje; poprodaja vključuje brezplačno montažo in zagon, usposabljanje operaterja, 1-letno garancijo za opremo, dobavo rezervnih delov in vzdrževanje ter 24-urni globalni odziv na tehnične potrebe stabilno delovanje opreme.
