Odklopno stikalo z žveplovim heksafluoridom 126 kv

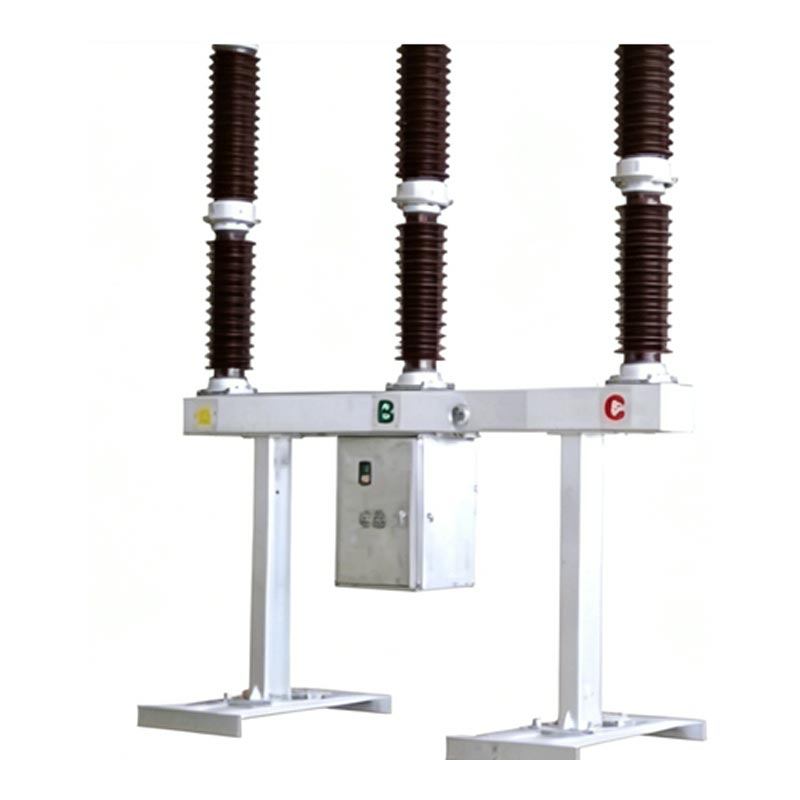

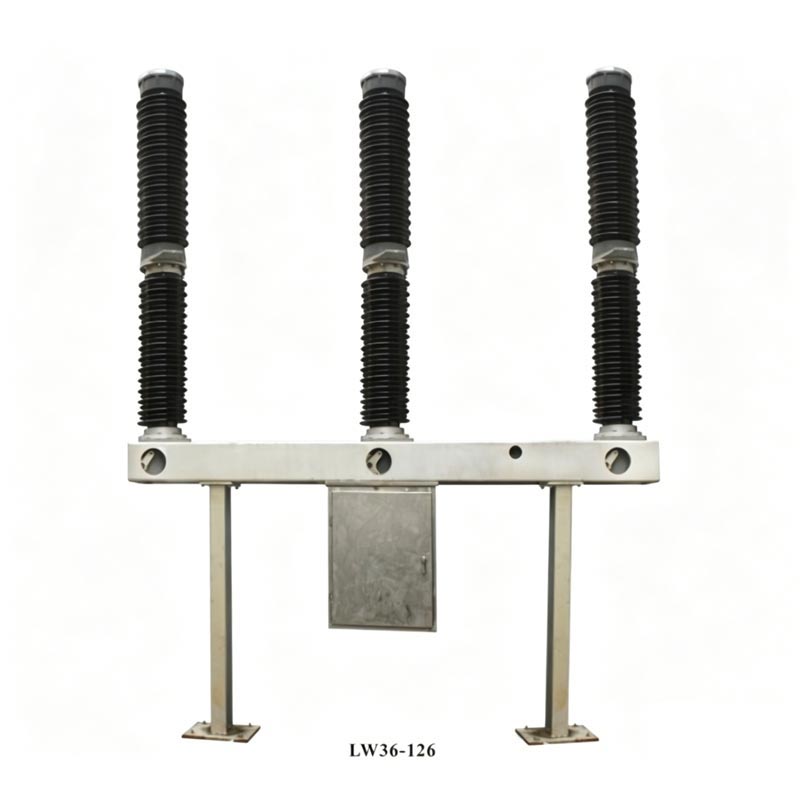

Usune LW36-110 žveplovo heksafluoridno stikalo za odklopnik 126 kV je osnovna naprava za nadzor in zaščito 110kV prenosni in transformacijski sistemi in se lahko uporabljajo tudi kot vezni odklopnik in stikalna oprema skupina. Izdelek ima integrirano strukturo za gašenje obloka z lastnim napajanjem, pri čemer je vsaka faza ena sama podpora, enosmerna enota. Vse tri faze so nameščene na istem okvirju in dosežejo mehansko povezavo preko vzmeti mehanizem delovanja. Vrh izdelka vsebuje porcelanasto pušo komore za gašenje obloka, srednji del vsebuje podporno porcelanasto pušo in okvir ter ohišje mehanizma, ki vsebuje električne krmilne komponente viseče pod okvirjem, kar ima za posledico kompaktno strukturo in priročno upravljanje.

Temeljne prednosti

1. Verodostojna skladnost

Skladen s kitajskimi standardi GB1984-2003 "AC High Voltage Circuit Breakers" in IEC62271-100:2001 "High Voltage" Stikalne in krmilne naprave – 100. del: Visokonapetostni odklopniki« in je prestala stroga tovarniška testiranja in certificiranje za zagotavljanje skladnosti in zanesljivosti izdelkov.

2. Vrhunska zmogljivost

Uporablja princip gašenja obloka "toplotna ekspanzija + pomoč pri pihanju", kar ima za posledico kratek oblok čas gašenja, dolga električna življenjska doba in nizek hrup delovanja; uporablja plin SF6 z odlično izolacijo in oblokom gasilne lastnosti kot medij, ki odpravlja nevarnost vžiga in eksplozije, zaradi česar je primeren za gosto poseljena območja.

3. Zanesljivi dokazi

Vzmetni mehanizem ima mehansko življenjsko dobo do 6000 ciklov, letno stopnjo uhajanja plina SF6 ≤0,5 %, in upor glavnega tokokroga ≤80 μΩ. Popolni tehnični parametri in testni podatki potrjujejo stabilnost izdelka.

4. Močna prilagodljivost

Široko prilagodljiv težkim zunanjim okoljem, z razponom temperature okolja od -30 ℃ do +40 ℃ in nadmorsko višino ≤3000 metrov. Močna odpornost na veter, led in potrese, ki ustreza potrebam različnih scenarijev energetskih projektov.

Osnovni tehnični parametri

Odklopno stikalo z žveplovim heksafluoridom 126 kV se ponaša z odlično električno zmogljivostjo z osnovnimi parametri izpolnjevanje visokih standardov 126kV energetske opreme, ki zagotavlja stabilno delovanje v kompleksnih elektroenergetskih sistemih. Ključno jedro parametri so naslednji:

Celotna struktura izdelka

Odklopno stikalo z žveplovim heksafluoridom 126 kV je sestavljeno iz treh faz, od katerih je vsaka opremljena s samonapajalno komora za gašenje obloka, podporna izolacijska naprava, adsorbent in nepropustna struktura. Uporaba statičnega tesnjenja O-obročki in tesnilna masa, medtem ko dinamično tesnjenje uporablja vzmetno kompresijsko tesnjenje, ki zagotavlja odlično zrakotesnost. The prenosni del povezuje enopolni odklopnik in pogonski mehanizem ter učinkovito prenaša delovna sila; vzmetni pogonski mehanizem ima vgrajen mehanizem, ki zagotavlja ročno, električno energijo funkcije shranjevanja in ponovnega zapiranja, ki nudijo prilagodljivo in zanesljivo delovanje.

Načelo delovanja izdelka

1. Zapiralno stanje: Sistemski tok tvori tokokrog skozi sponke, stacionarne kontakte, gibljive kontakte, cilindre, in vmesni kontakti, ki zagotavljajo normalen prenos moči.
2. Izklopno delovanje: Pod delovanjem pogonskega mehanizma se gibljivi kontakt premakne navzdol, kar povzroči električni oblok, ko se gibljivi in mirujoči kontakti ločijo; stisnjen plin SF6 v jeklenki razpiha oblok skozi šobo, oblok pa ugasne, ko tok preseže ničlo.
3. Plinski sistem SF6: opremljen z integriranim merilnikom gostote SF6 in krmilnikom s temperaturno kompenzacijo, lahko spremlja tlak plina v realnem času. Ko je tlak prenizek, se sproži alarm in mehanizem je zaklenjen, da prepreči mehanske poškodbe.

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

Primer uporabe

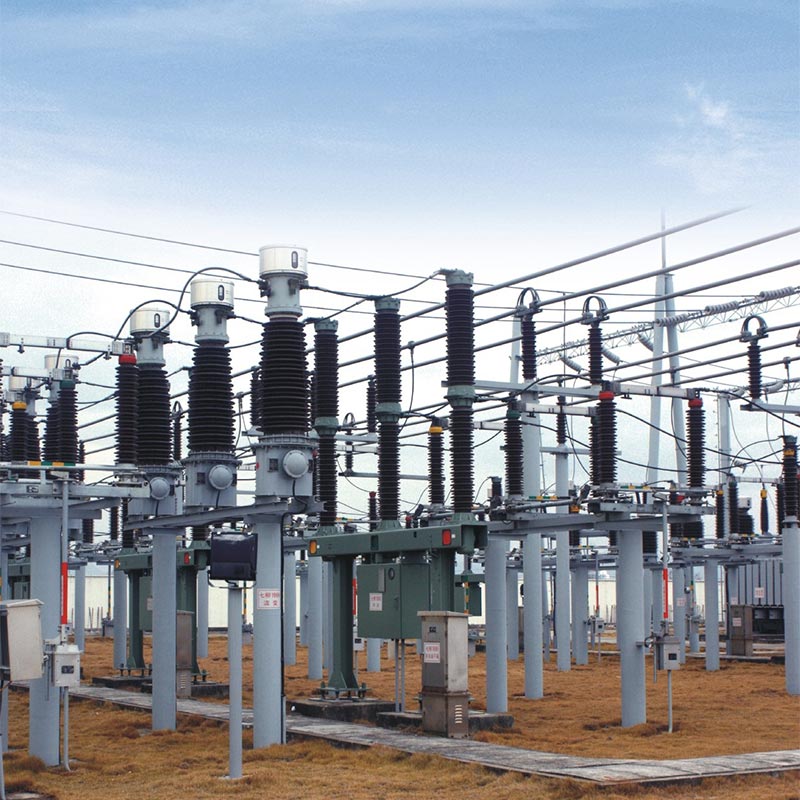

Leta 2024 je bilo Usune LW36-110 žveplovo heksafluoridno stikalo za odklopnik 126 kV uspešno uporabljeno na ključu 110 kV projekt prenosa in transformacije na severu Kitajske. Ta projekt je bil namenjen rešitvi problema nezadostnega zmogljivost oskrbe z električno energijo na podeželju in primestnih območjih. Projektno mesto ima veliko temperaturno razliko (-25 ℃ do +38 ℃) in pogostimi peščenimi nevihtami, ki postavljajo izjemno visoke zahteve glede okoljske prilagodljivosti in zanesljivosti močnostna oprema.

Kot imenovani dobavitelj za ta projekt je Usune zagotovil 28 odklopnikov LW36-110. Tovarna odposlana strokovni tehniki, ki bodo na kraju samem zagotovili navodila za namestitev, zagon in poskusno delovanje. Po osem mesecev stabilnega delovanja je izdelek dosegel nič napak, s stopnjo uhajanja plina SF6 daleč pod standardne zahteve (dejanski test ≤0,3%), odzivna hitrost odpiranja in zapiranja pa je v celoti ustrezala zasnovi projekta standardi. Po začetku delovanja je projekt učinkovito izboljšal stabilnost lokalnega električnega omrežja, zmanjšal izpade električne energije zaradi okvar opreme in prejel visoko priznanje lastnika projekta in lokalnih oddelek za napajanje, ki v celoti preverja odlično okoljsko prilagodljivost in zanesljivo delovanje Usune 126kV SF6 odklopnik v dejanskih delovnih pogojih.

pogosta vprašanja

V1: Kakšna je življenjska doba prekinitvenega stikala Usune z žveplovim heksafluoridom 126 kV in kateri so ključni vzdrževalne točke?

A1: Mehanska življenjska doba izdelka je 6000 ciklov, priporočena neprekinjena življenjska doba pa 12 let. Ključ točke vzdrževanja: tedenski rutinski pregledi (celovitost izolatorja, tlak plina SF6 itd.); letno vzdrževanje vsaka 3 leta (čiščenje izolatorjev, merjenje upora glavnega tokokroga itd.); ko izdelek doseže pogoji vzdrževanja (npr. 20 prekinitev kratkega stika s polno zmogljivostjo), obločni kontakti, adsorbent in tesnilni obroči je treba zamenjati. Proizvajalec bo poslal strokovno osebje, ki bo na kraju samem zagotovilo navodila za vzdrževanje.

V2: Ali se lahko odklopnik Usune LW36-110 uporablja v visokogorskih in mrzlih regijah? Kaj je največ primerno nadmorska višina?

A2: Da. Ta izdelek je posebej zasnovan za težka zunanja okolja, z močno prilagodljivostjo na visoke nadmorske višine in nizke temperature. Primerna je za nadmorske višine do 3000 metrov in prenese tudi nizke temperature kot -30 ℃, kar popolnoma ustreza potrebam visokogorskih in mrzlih regij, kot je zahodna Kitajska. Poleg tega je Škatla mehanizma ima vgrajen grelec, ki zagotavlja zaščito pred vlago in zmrzaljo v dežju, snegu in hudem mrazu letnih časih, kar zagotavlja stabilno delovanje.

Dobavitelj in poprodajne storitve

Zhejiang Usune Electric Co., Ltd., kot profesionalni proizvajalec visokonapetostne električne opreme na Kitajskem, ima popolno proizvodno linijo in strog sistem nadzora kakovosti. Tovarna je opremljena z naprednimi opremo za testiranje, vsak izdelek pa je pred tem podvržen vakuumiranju, polnjenju s plinom in testiranju mehanskih lastnosti zapusti tovarno, da zagotovi kakovost izdelka. Kot zanesljiv dobavitelj Usune zagotavlja poprodajne storitve na enem mestu, vključno z navodili za namestitev na kraju samem, zagonom, usposabljanjem za vzdrževanje in dobavo rezervnih delov. Profesionalec tehnična ekipa se hitro odziva na potrebe uporabnikov in zagotavlja dolgoročno stabilno delovanje opreme.
