Visokonapetostni odklopnik Sf6

Zhejiang Usune Electric Co., Ltd., profesionalni proizvajalec visokonapetostne električne opreme na Kitajskem, je lansiral visokonapetostni odklopnik LW36-110 Sf6. Ta izdelek je trifazna zunanja visokonapetostna stikalna naprava AC 50Hz primeren za nadzor in zaščito 110kV prenosnih in transformacijskih sistemov. Lahko se uporablja tudi kot vezni odklopnik in sklop stikalne naprave.

Visokonapetostni odklopnik Sf6 ima edinstveno načelo gašenja obloka "toplotna ekspanzija + pomoč pri pihanju", opremljen z vzmetnim pogonskim mehanizmom tipa CTB-1, ki je v skladu z nacionalnimi in mednarodnimi standardi, in ima odlično zmogljivost gašenja obloka, visoko varnost in stabilne lastnosti delovanja. Kot zanesljiv dobavitelja, je Usune zavezan zagotavljanju visokokakovostnih in vzdržljivih visokonapetostnih stikalnih naprav. Njegovo vezje LW36-110 SF6 Odklopnik se pogosto uporablja v ključnih projektih, kot so električna omrežja in industrijski parki, ki zagotavljajo zanesljivo oskrbo z električno energijo za gradnjo infrastrukture.

Temeljne prednosti

1. Napredna tehnologija za gašenje obloka

Z uporabo edinstvenega principa gašenja obloka "toplotna ekspanzija + pomoč pri pihanju" ima kratek oblok čas gašenja, dolga električna življenjska doba in nizek hrup delovanja, kar učinkovito izboljša stabilnost napajanja.

2. Visoka varnostna učinkovitost

Z uporabo plina SF6 kot izolacije in medija za gašenje obloka se ponaša z odlično izolacijo in gašenjem obloka zmogljivost, ki odpravlja nevarnost vžiga in eksplozije, zaradi česar je primeren za gosto poseljena območja.

3. Stabilen mehanizem delovanja

Opremljen z vzmetnim pogonskim mehanizmom tipa CTB-1, ima preprosto in kompaktno strukturo, varno in zanesljivo delovanje in močne zmogljivosti proti motnjam.

4. Skladnost z mednarodnimi standardi

Popolnoma skladen z GB1984-2003 "AC High Voltage Circuit Breakers" in IEC62271-100, 2001 "High Voltage Switchgear in krmilne naprave—100. del: Visokonapetostni odklopniki«, ki ustrezajo tehničnim zahtevam svetovne energije projekti.

Veljavni okoljski pogoji

Visokonapetostni odklopnik Sf6 je zasnovan za zunanjo uporabo in nudi močno okoljsko prilagodljivost primernost za različne težke pogoje delovanja:

1. Temperatura okolja: -30 ℃ ~ +40 ℃
2. Nadmorska višina: ≤3000m
3. Relativna vlažnost: dnevno povprečje ≤95 %, mesečno povprečje ≤90 % (pri 25 ℃)
4. Tlak vetra ≤700Pa; Debelina glazure ≤10 mm
5. Seizmična intenzivnost: vodoravni pospešek ≤0,3g, navpični pospešek ≤0,15g
6. Brez vnetljivih, eksplozivnih, kemično jedkih ali močno vibrirajočih okolij

Struktura izdelka in princip delovanja

1. Celotna struktura

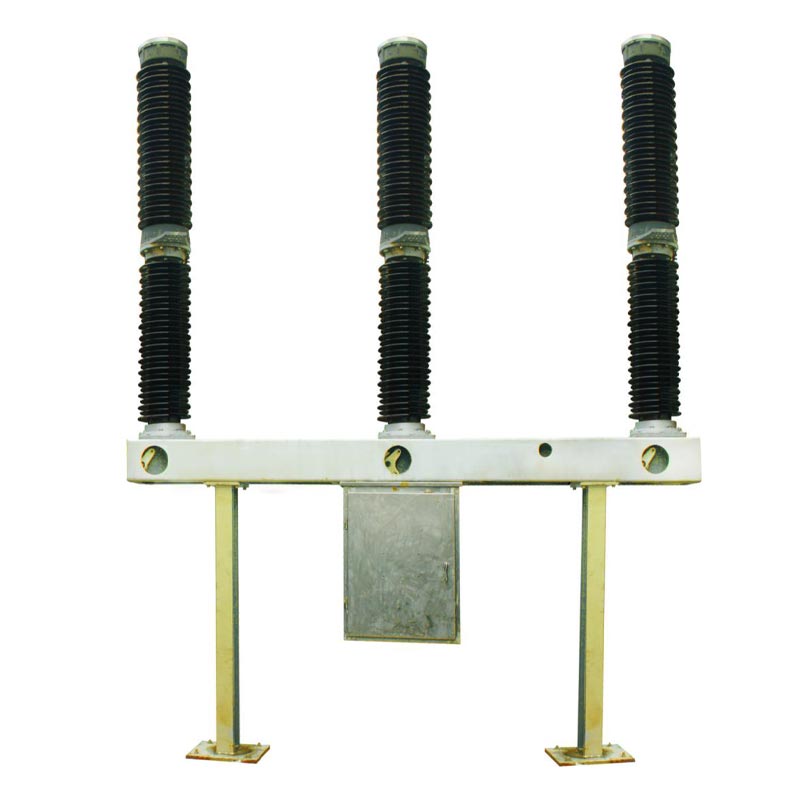

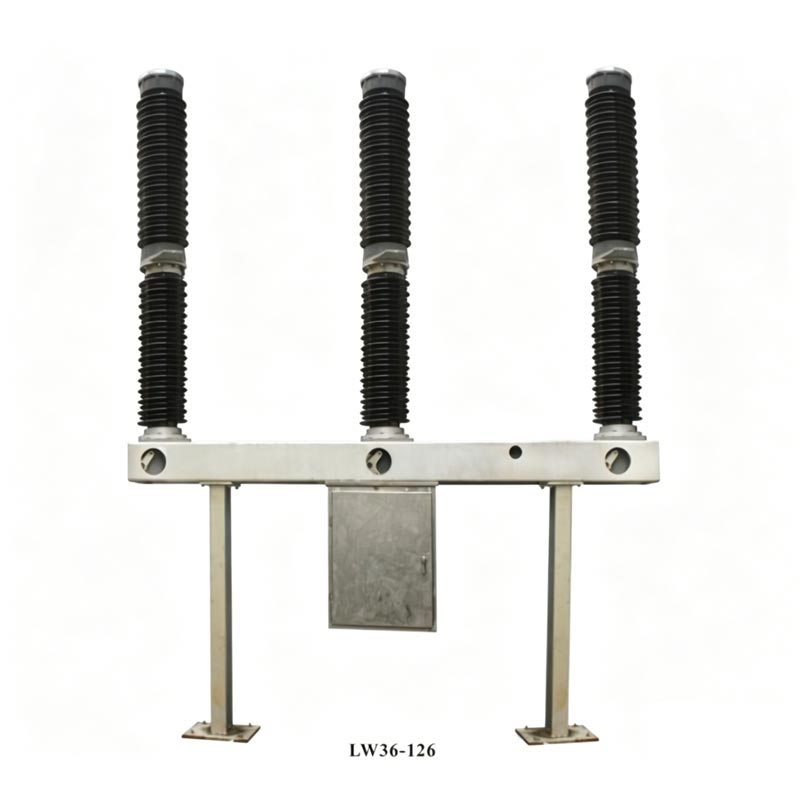

Visokonapetostni odklopnik Sf6 ima integrirano samougasno strukturo za gašenje obloka. Vsaka faza je enostebrna enoslojna (POLE). Vsak odklopnik je sestavljen iz treh faz, nameščenih na istem okvirju, in deluje z vzmetnim mehanizmom, pri čemer so tri faze mehansko povezane. Zgornji del izdelka ima porcelanasta puša komore za gašenje obloka, srednji del vsebuje podporno porcelanasto pušo in okvir ter škatla z mehanizmom je obešena pod sredino okvirja, v njej sta vzmetni mehanizem in elektrika krmilne komponente. Na sprednji strani okvirja je nameščen regulator gostote plina SF6, ki je podprt na obeh konča s podporami.

2 ključni komponenti in funkciji

- Enota za gašenje obloka: uporablja strukturo za gašenje obloka s samoenergijo. Ko se odklopnik sproži, se visokotlačna toplotna ekspanzija v cilindru ugasne oblok, kar zagotavlja hitro in učinkovito gašenje.
- Podporna izolacijska naprava: podpira izolator komore za gašenje obloka in zagotavlja izolacijo ozemljitve za komponente pod napetostjo; izolacijska palica povezuje upravljalno roko in zavorno palico, kar zagotavlja varnost izolacije.
- Adsorbent: nameščen znotraj zgornjega končnega pokrova komore za gašenje obloka, ohranja plin SF6 suh in absorbira razgradni plini, ki nastanejo pri razgradnji obloka. Med vzdrževanjem ga je treba zamenjati.
- Struktura za preprečevanje puščanja: uporablja kombinacijo statičnega tesnjenja (O-tesnilo + tesnilo) in dinamičnega tesnjenja (vzmetno kompresijsko tesnilo), ki dosega letno stopnjo uhajanja plina SF6 ≤0,5 %. - Mehanizem na vzmet: Omogoča operacije odpiranja, zapiranja in ponovnega zapiranja s hitro akcijsko hitrostjo (čas zapiranja ≤145ms, čas odpiranja ≤60ms), stabilen zmogljivost in podpira ročno in električno shranjevanje energije.

3. Načelo delovanja

- Zapiralni položaj: sistemski tok teče skozi sponke, stacionarno kontaktno podporno palico, stacionarni glavni kontakt, premikajoči se glavni kontakt, valj, vmesni kontakt in vmesna prirobnica, ki tvorijo vezje skozi terminali.
- Odpiranje: Pod delovanjem pogonskega mehanizma upravljalna roka potegne izolacijsko palico, bat palica, valj, gibljivi kontakt obloka in šoba navzdol; ob gibljivih in mirujočih kontaktih nastane oblok ločiti. Ko se gibljivi kontaktni sistem premakne v določen položaj, se šoba odpre in stisne plin SF6 odpihnite oblok in ugasnite oblok, ko tok preseže ničlo.
- Zapiranje: Mehanizem za upravljanje poganja gibljivi kontakt navzgor v položaj zapiranja, medtem ko SF6 plin vstopi v jeklenko in se pripravi na naslednje odpiranje.

Ključni tehnični parametri

Odklopnik Usune LW36-110 SF6 se ponaša z odlično tehnično zmogljivostjo, s ključnimi parametri, ki ustrezajo visokim standardi 110kV elektroenergetskih sistemov, ki zagotavljajo stabilno in učinkovito delovanje.

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

Primer praktične uporabe

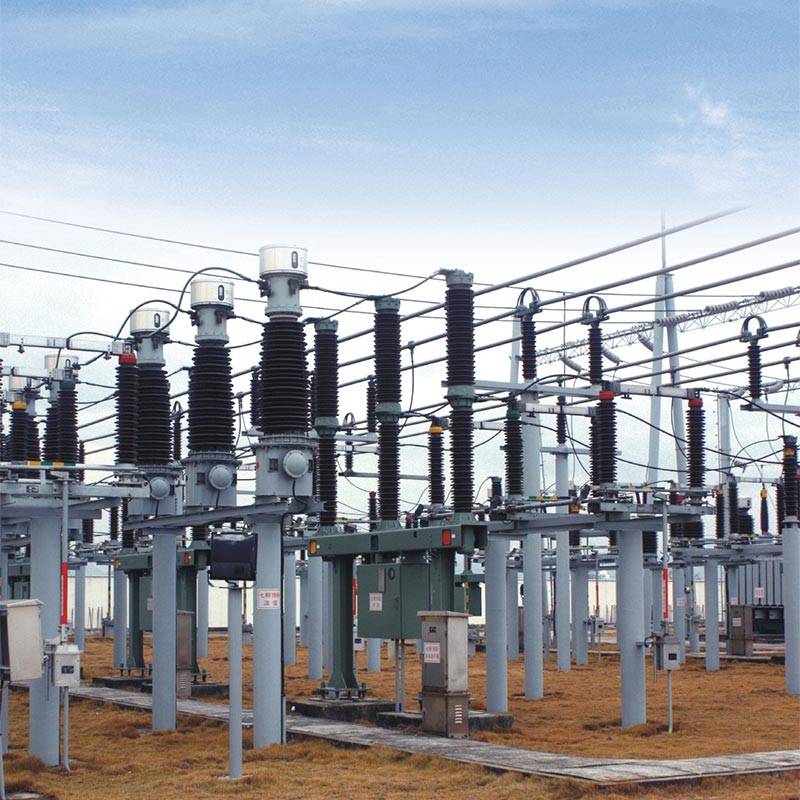

Študija primera: Projekt nadgradnje električnega omrežja 110 kV na severu Kitajske

Ozadje projekta: 110 kV električno omrežje na severu Kitajske je bilo potrebno za nadgradnjo svoje starajoče se stikalne naprave za izboljšanje moči stabilnost in varnost oskrbe, soočanje s težkimi okolji, kot so nizke zimske temperature (-25 ℃) in močan veter pritisk.

Uporaba izdelka: Projekt je izbral 20 odklopnikov Usune LW36-110 SF6. Njihova prilagodljivost nizkim temperaturam (-30 ℃ ~ + 40 ℃) in odlična zmogljivost gašenja obloka sta učinkovito rešila problem nestabilnega delovanja staranje opreme pri nizkih temperaturah.

Rezultati uporabe: Od zagona leta 2022 je oprema stabilno delovala štiri leta brez napaka pri gašenju obloka, uhajanje plina ali druge napake. Letna stopnja zanesljivosti napajanja se je povečala za 0,8 %, kar učinkovito zagotavlja normalno oskrbo prebivalcev in industrijskih podjetij v okolici.

pogosta vprašanja

V1: Kakšna je življenjska doba visokonapetostnega SF6 odklopnika Usune LW36-110 in kakšno je vzdrževanje potrebno med delovanjem?

A1: Izdelek ima mehansko življenjsko dobo 6000 ciklov in neprekinjeno življenjsko dobo do 12 let pri normalnih pogojih. vzdrževanje. Redno vzdrževanje vključuje tedenske vizualne preglede (celovitost izolatorja, tlak plina SF6 itd.) in letno vzdrževanje vsaka 3 leta (čiščenje izolatorja, merjenje upora glavnega tokokroga itd.). Major remont je potreben, ko so izpolnjeni pogoji vzdrževanja (npr. 12 let neprekinjenega delovanja, nazivni tok 2000 prekinitve itd.). Proizvajalec Usune zagotavlja strokovno vodenje vzdrževanja in dobavo rezervnih delov dolgoročno stabilno delovanje opreme.

V2: Kaj je treba storiti, če pride do puščanja plina SF6 v odklopniku in ali obstajajo kakšna varnostna tveganja?

A2: Ta izdelek ima dvojno neprepustno strukturo (statično tesnilo + dinamično tesnilo) z letno stopnjo puščanja ≤0,5%, daleč pod nacionalnim standardom. Če je zaznano puščanje, je točko puščanja mogoče določiti s pomočjo puščanja plina SF6 detektor. Po prekinitvi napajanja je mogoče zamenjati tesnilno maso ali O-obroč. Plin SF6 je nestrupen in negorljiv, vendar prekomerno puščanje lahko vpliva na izolacijo in delovanje opreme pri gašenju obloka. Izdelek je opremljen z regulatorjem gostote plina SF6; sproži alarm, ko je tlak pod vrednostjo alarma (0,45±0,03MPa) in se zaklene delovanje, ko je tlak pod tlakom zaklepanja (0,40±0,03MPa), s čimer se izognete varnostnim tveganjem.
