Visokonapetostno odklopno stikalo Usune LW36-110 za transformatorsko postajo je neodvisno razvita osnovna napajalna oprema in proizvaja Zhejiang Usune Electric Co., Ltd., vodilni kitajski proizvajalec visokonapetostnih stikalnih naprav industrija. Ta trifazna zunanja visokonapetostna stikalna naprava AC 50Hz se uporablja predvsem za nadzor in zaščito 110kV sisteme za prenos in transformacijo električne energije, lahko pa se uporablja tudi kot kontaktni odklopnik in v aplikacije, ki zahtevajo stikalne sklope. Izdelki so izdelani v profesionalni tovarni Usune, ki se integrira Raziskave in razvoj, proizvodnja in testiranje, ki zagotavljajo, da vsak izdelek izpolnjuje stroge standarde kakovosti, preden zapusti tovarno.
Da bi zagotovili zanesljivost in združljivost izdelka, je visokonapetostno stikalo za odklopnik Usune LW36-110 za Podpostaja je popolnoma v skladu s standardom GB1984-2003 "AC High Voltage Circuit Breakers" in izpolnjuje zahteve Standard Mednarodne elektrotehnične komisije (IEC) IEC62271-100:2001 "Visokonapetostne stikalne in krmilne naprave - Del 100: Visokonapetostni odklopniki". Kot profesionalni dobavitelj je Usune opravil strog sistem kakovosti certificiranje, njegova tovarna pa je opremljena z napredno proizvodno in preskusno opremo, ki zagotavlja, da učinkovitost vsakega izdelka ustreza ali presega industrijske standarde.
Z uporabo edinstvenega principa gašenja obloka "toplotna ekspanzija + pomožni" se ponaša z odličnim razbijanjem zmogljivost, kratek čas obloka, dolga električna življenjska doba in nizek hrup pri delovanju, kar učinkovito zagotavlja varnost električne energije delovanje mreže.
Uporablja plin SF6 z odličnimi izolacijskimi lastnostmi in lastnostmi za gašenje obloka kot izolacijo in za gašenje obloka srednja, brez nevarnosti vžiga ali eksplozije, zaradi česar je primerna za gosto poseljena območja in različne kompleksna okolja podpostaj.
Opremljen z vzmetnim pogonskim mehanizmom tipa CTB-1, ki ima preprosto in kompaktno strukturo, stabilno delovanje, visoka varnost in zanesljivost ter zmanjšano vzdrževanje in pogostost okvar.
Lahko stabilno deluje v težkih okoljih, pri čemer strogo upošteva različne okoljske indikatorje, zagotavlja dolgoročno stabilno delovanje v različnih regijah.
1. Nazivna napetost: 110kV; Nazivna frekvenca: 50Hz; Nazivni tok: 3150A
2. Nazivni prekinitveni tok kratkega stika: 40kA; Nazivni vklopni tok kratkega stika (vrh): 100kA
3. Nazivni tlak plina SF6 (20 ℃): 0,5 MPa; Letna stopnja uhajanja: ≤0,5%
4. Mehanska življenjska doba: 6000 ciklov; Odpiralni čas: ≤60ms; Čas zapiranja: ≤145ms
5. Temperaturno območje okolja: -30℃～+40℃; Nadmorska višina: ≤3000m

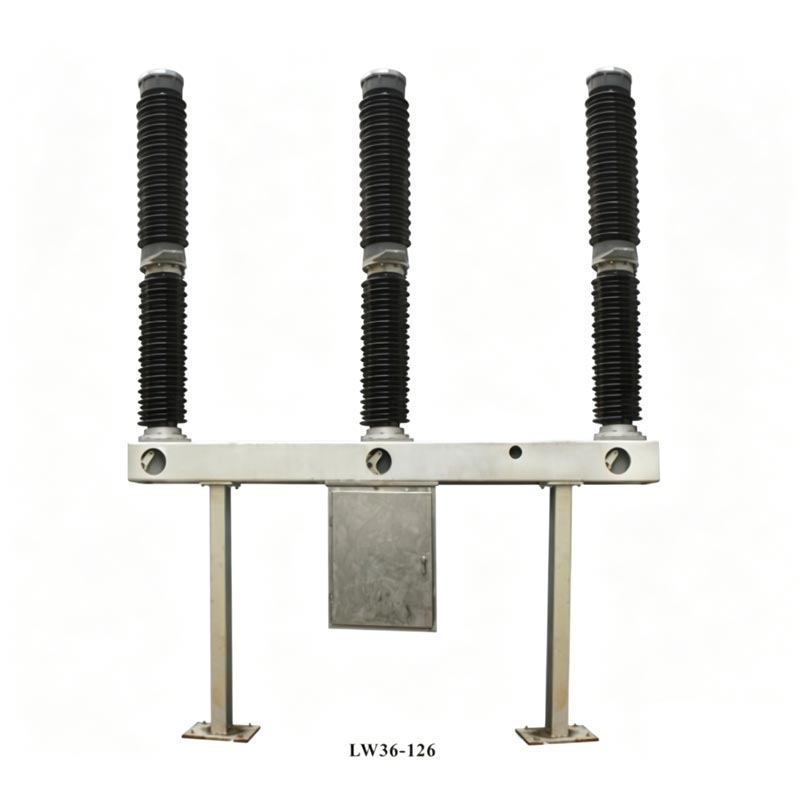

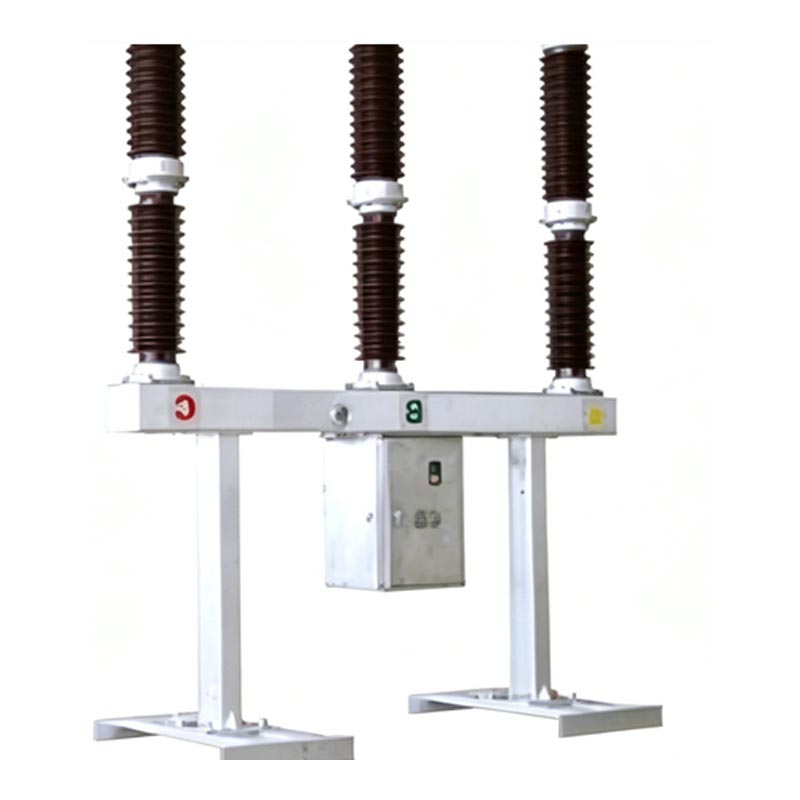

Visokonapetostno stikalo za odklopnik za transformatorsko postajo ima integrirano komoro za gašenje obloka z lastnim napajanjem strukturo, pri čemer je vsaka faza enostebrni enoprelom (POLE). Vsak odklopnik je sestavljen iz treh faz, nameščen na istem okvirju, ki ga poganja vzmetni mehanizem, s tremi fazami, ki so mehansko povezane. Vrh v izdelek ima porcelanasto pušo komore za gašenje obloka, srednji del vsebuje podporni porcelan pušo in okvir, škatla mehanizma pa je nameščena na sredini in obešena pod okvirjem. V njem je notranji vzmetni pogonski mehanizem in električne krmilne komponente. Izhodna vlečna palica mehanizma se poveže z ojnico in vrtljivo roko. Regulator gostote plina SF6 je nameščen na sprednji strani okvirja, ki je na obeh koncih podprt s podporami.
Sistemski tok teče skozi sponke, podporno palico stacionarnega kontakta, stacionarni glavni kontakt, premično glavno kontakt, cilinder, vmesni kontakt in vmesno prirobnico, nato tvori vezje s sistemom skozi terminali.
Pod delovanjem aktuatorja upravljalna roka potegne izolacijsko vlečno palico, batnico, valj, gibljivi lok stiku in šobo skupaj navzdol. Ob ločitvi gibljivih in mirujočih kontaktov nastane lok. kdaj premikajoči se kontaktni sistem premakne navzdol v določen položaj, šoba se odpre in stisnjen plin SF6 v valj se skozi šobo vpihuje v območje obloka. Oblok ugasne, ko tok preseže ničlo.
Pod delovanjem aktuatorja upravljalna roka potegne gibljivi kontakt, povezan z izolirano palico, navzgor do zaključnega položaja. Istočasno plin SF6 vstopi v jeklenko in se pripravi na naslednje odpiranje.
Sestavljen iz merilnika gostote SF6 (vgrajen manometer in krmilnik gostote), ventila za dovod plina, trifazni ventili in plinovod SF6. Ima temperaturno kompenzacijo, alarm in zaklepno tlačno zaščito zagotoviti stabilen tlak plina SF6.
Nahaja se znotraj ohišja mehanizma in vključuje ključne komponente, kot so delovna stikala, avtomatska stikala, izklopna stikala, releji, sponke, zapiralne tuljave, motorji in grelniki. Omogoča krmiljenje stikal, anti-pump, vzmetno shranjevanje energije, zaščita pred pritiskom plina SF6, funkcije ogrevanja in razsvetljave.

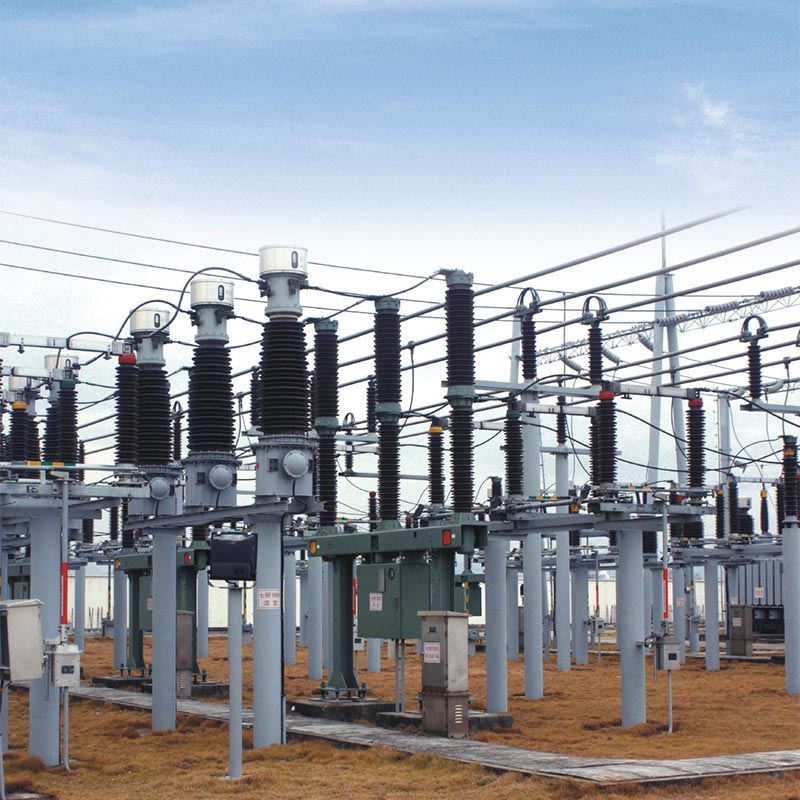

Če želite preveriti zanesljivost in praktičnost visokonapetostnega odklopnega stikala Usune LW36-110 za transformatorsko postajo, ta izdelek je bil uspešno uporabljen pri projektu transformatorske postaje 110 kV v ključnem industrijskem parku na vzhodu Kitajske. Kot kot zaupanja vreden dobavitelj je Usune za ta projekt zagotovil 12 odklopnikov LW36-110, ki delujejo stabilno več kot tri leta.
Ta transformatorska postaja oskrbuje z energijo več kot 50 velikih in srednje velikih podjetij znotraj industrijskega parka, ki zahteva izjemno visoko stabilnost in varnost. V zgodnjih fazah projekta naročnik celovito primerjal več kitajskih proizvajalcev in na koncu izbral odklopnike Usune LW36-110 zaradi njihove boljše tehnične zmogljivosti, strog nadzor kakovosti in celovite poprodajne storitve. Med delovanjem se izdelki so uspešno prestali ekstremne vremenske razmere, vključno z visokimi temperaturami, močnim dežjem in nizkimi temperature brez zabeleženih okvar. Stopnja uhajanja plina SF6 je bila daleč pod standardno zahtevo (≤0,5 %), mehansko delovanje je bilo gladko, časi odpiranja in zapiranja pa stabilni, kar učinkovito zagotavlja varno in stabilno delovanje elektroenergetskega omrežja parka. To je prineslo visoko pohvalo stranke in Usune je postal imenovani dobavitelj električne opreme za nadaljnje projekte širitve parka.
A1: Izdelek ima mehansko življenjsko dobo 6000 ciklov in pri normalni uporabi in rednem vzdrževanju je neprekinjen življenjska doba lahko doseže 12 let. Ključne točke vzdrževanja vključujejo: tedenske rutinske preglede (preverjanje izolatorja celovitost, tlak plina SF6 in stanje delovanja); letni remont na 3 leta (čiščenje izolatorjev, pregled pritrdilni elementi, merjenje upora glavnega tokokroga in vsebnosti vlage v plinu SF6); potrebni so večji remonti pod naslednji pogoji: 12 let neprekinjenega delovanja, 2000 nazivnih prekinitev toka, 20 polna zmogljivost (40kA) prekinitev ali 6000 mehanskih operacij. Usune nudi strokovne napotke za vzdrževanje in rezervne dele dobava za zagotavljanje dolgoročnega stabilnega delovanja izdelka.
A2: Da, ta izdelek je zelo prilagodljiv okolju in se lahko uporablja na visoki nadmorski višini in izjemno mrazu regije. Njegovo temperaturno območje okolja je od -30 ℃ do +40 ℃, z največjo prilagodljivo nadmorsko višino ≤3000 m. Lahko vzdrži pritisk vetra 700 Pa in 10 mm zaledenitev, njegova potresna trdnost pa izpolnjuje zahteve vodoravnega pospešek ≤0,3g in navpični pospešek ≤0,15g. Primeren je tudi za območja z dnevno povprečno relativno vlažnost ≤95 % in povprečna mesečna relativna vlažnost ≤90 % (25 ℃) in se lahko uporablja v okoljih brez vnetljivih, eksplozivne, kemično jedke in močne vibracije, ki v celoti izpolnjujejo okoljske zahteve večina projektov transformatorskih postaj na Kitajskem in celo po svetu.
Zhejiang Usune Electric Co., Ltd. je profesionalni proizvajalec in dobavitelj visokonapetostnih električnih stikalnih naprav v Kitajska, s poudarkom na raziskavah, razvoju, proizvodnji, prodaji in poprodajnih storitvah visokonapetostnega tokokroga odklopniki, stikala in druga električna oprema. Tovarna podjetja se nahaja v provinci Zhejiang na Kitajskem, pokriva območje več kot 10.000 kvadratnih metrov, opremljeno z naprednimi proizvodnimi linijami, opremo za testiranje in strokovna ekipa za raziskave in razvoj.
Usune se drži filozofije "Kakovost na prvem mestu, stranka najvišja," in strogo izvaja sistem nadzora kakovosti med proizvodnim procesom. Vsi izdelki so podvrženi strogemu testiranju, preden zapustijo tovarno. Kot zaupanja vreden dobavitelja, je Usune zagotovil visokokakovostno električno opremo za stotine projektov transformatorskih postaj tako doma kot mednarodno, pridobil široko priznanje strank za zanesljivo kakovost izdelkov in celovitost poprodajne storitve.
