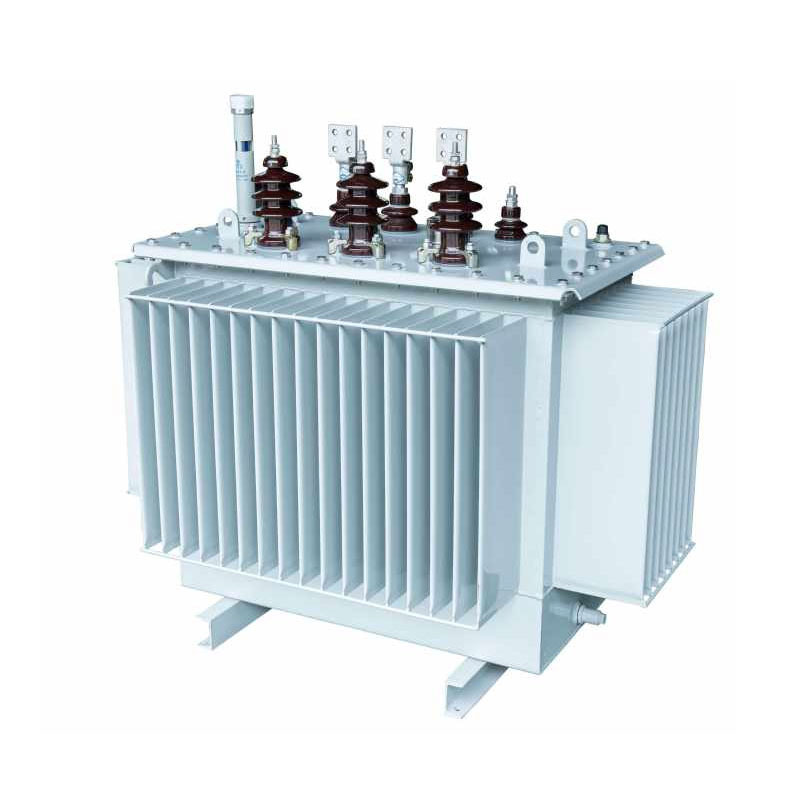

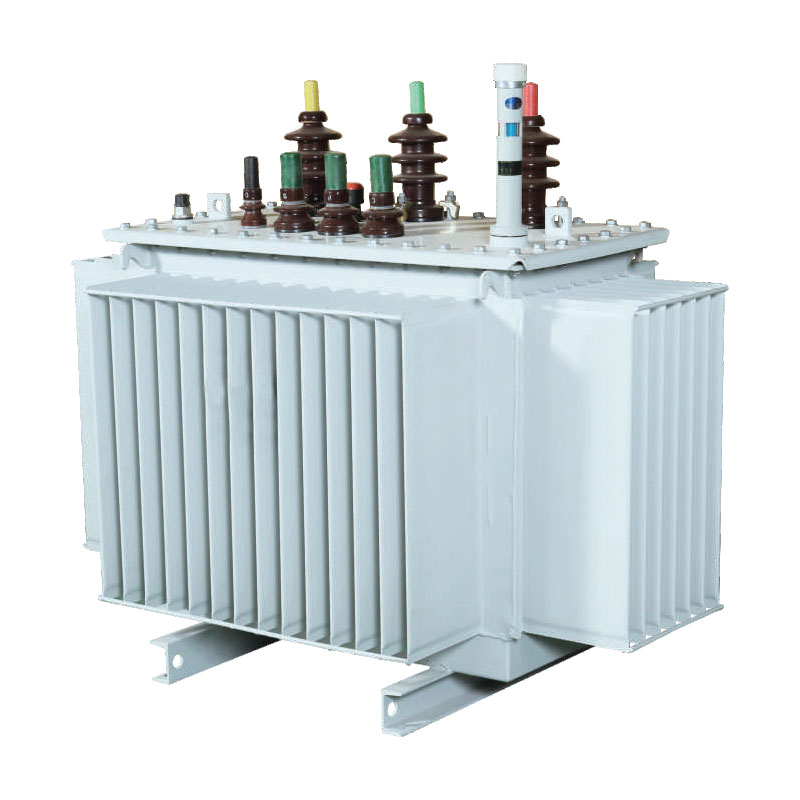

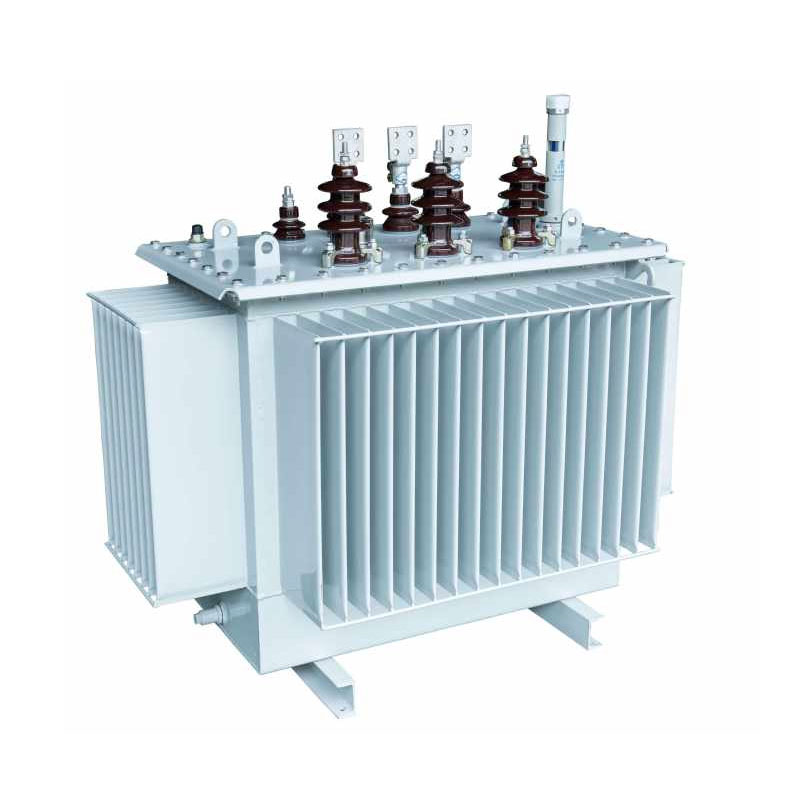

2500KVA tekočinski potopljeni distribucijski transformatorji

Optimiziran za 10kV, 20kV in 36kV srednjenapetostne distribucijske aplikacije, Usune 2500kVA distribucija s tekočino transformatorji se od tradicionalnih modelov z zloženim jedrom razlikujejo po uporabi enakostranične trikotne 3D navite strukture jedra, kar ima za posledico učinkovitejši sistem magnetnega vezja. Zasnova doseže magnetno vezje brez vrzeli z enakimi in minimalne dolžine poti v vseh treh fazah, kar bistveno zmanjša izgube v prostem teku in hrup med delovanjem, hkrati pa zagotavlja visoko natančno trifazno ravnovesje in zatiranje tretje harmonike. V kombinaciji z zrelo izolacijo, potopljeno v olje tehnologijo in industrijsko protikorozijsko zasnovo, se transformatorji popolnoma prilagajajo zapletenim pogojem delovanja izpolnjuje standardizacijske zahteve sodobnih pametnih omrežij.

Ti transformatorji, izdelani in preizkušeni v strogem skladu z industrijskimi standardi, so primerni za nadgradnjo omrežja v mestnih in podeželskih območjih ter oskrba z električno energijo za industrijska in rudarska podjetja. Neopazno se integrirajo z kombinirani transformatorji in montažne transformatorske postaje, ki ponujajo veliko vsestranskost uporabe in visoko zmogljivost stabilnost.

Glavne strukturne značilnosti in tehnične prednosti

1. Optimizirana jedrna struktura: nizke izgube in nizek hrup

Jedro uporablja visoko prepustne, nizko histerezne zrnato usmerjene silicijeve jeklene pločevine. Ti so natančno rezani z uporabo nemške opreme za prečno rezanje GEORG in sestavljen s 45° brezšivnim postopkom. Listi so zloženi na tvorijo večstopenjski krožni prerez, ki popolnoma odpravlja magnetno uhajanje in izgube v zračni reži. to učinkovito zmanjša porabo energije brez obremenitve in hrup delovanja, kar zagotavlja dolgoročno stabilnost magnetnega vezja in dosledno delovanje.

2. Visoko trdna tuljava z odlično odpornostjo proti kratkemu stiku

2500 kVA tekočinsko potopljeni distribucijski transformatorji imajo diferencirano konfiguracijo tuljav: visokonapetostni tuljava ima cilindrično strukturo, nizkonapetostna tuljava pa ponuja izbiro med cilindrično in folijsko strukture. Ta zasnova znatno poveča odpornost opreme na udarce kratkega stika in mehanske poškodbe stabilnost, ki učinkovito preprečuje deformacijo tuljave ali poškodbe zaradi nenadnih kratkih stikov v omrežju. Poleg tega je optimizira porazdelitev magnetnega polja, kar zagotavlja učinkovitejše delovanje magnetnega vezja in večjo skupno moč učinkovitost prenosa.

3. Rezervoar industrijskega razreda, ki nudi visoko vzdržljivost in vsestranskost

Rezervoar je izdelan iz visoko precizne hladno valjane jeklene pločevine, izdelane na specializirani valoviti GEORG proizvodna linija rezervoarjev. Površina je obdelana s petrokemično protikorozijsko prevleko, ki je odporna na olje, kemikalij in oksidacije, zaradi česar je primeren za težka industrijska okolja in pogoje delovanja na prostem. The valovita struktura zagotavlja učinkovito odvajanje toplote, hkrati pa se prilagaja toplotnemu raztezanju in krčenju izolacijskega olja med delovanjem. Popolnoma zaprta zasnova izolira enoto od zraka in znatno upočasni staranje izolacijskega olja in podaljšanje celotne življenjske dobe opreme.

4. Izolacijska struktura razreda A, ki zagotavlja varno in stabilno delovanje

Oprema uporablja izolacijski sistem razreda A s koncentrično razporeditvijo visoko- in nizkonapetostnih tuljav; the reža med tuljavami uporablja strukturo, ki združuje kartonske tulce z majhnimi pregradami za oljne reže. To večplastno izolacijska zasnova enakomerno porazdeli obremenitev električnega polja in učinkovito poveča splošno izolacijsko trdnost preprečevanje prekinitve izolacije in napak pri praznjenju, s čimer je zagotovljeno varno, dolgotrajno delovanje pri obeh nazivnih in pogoji delne obremenitve.

Vrsta izdelka

Varčevanje z energijo in gospodarske koristi

Distribucijski transformator Usune 2500kVA, potopljen v tekočino, nudi pomembne prednosti pri varčevanju z energijo, učinkovito zmanjšanje operativnih stroškov in emisij ogljika za podjetja. Spodnje formule za izračun osnovne ugodnosti omogočajo za natančno kvantifikacijo ekonomske in okoljske vrednosti:

1. Formula za letni strošek električne energije: letni strošek električne energije (CNY/leto) = [izguba brez obremenitve (kW) + izguba obremenitve (kW) × (povprečje) faktor obremenitve)²] × 365 dni × 24 ur × cena električne energije
2. Formula za emisije ogljika: letne emisije CO₂ = [izguba brez obremenitve (kW) + izguba obremenitve (kW) × (povprečni faktor obremenitve)²] × 365 dnevi × 24 ur × faktor emisije ogljika (kg-CO₂/kWh)

V primerjavi s tradicionalnimi transformatorji enake zmogljivosti ima ta izdelek nižje izgube v prostem teku in obremenitvi. Dolgotrajno delovanje nenehno znižuje stroške električne energije in zmanjšuje emisije ogljika, kar je usklajeno z "Dual Carbon" politik in korporativnih standardov zelene proizvodnje, hkrati pa zagotavlja izjemne gospodarske in okoljske koristi.

Tehnični parametri

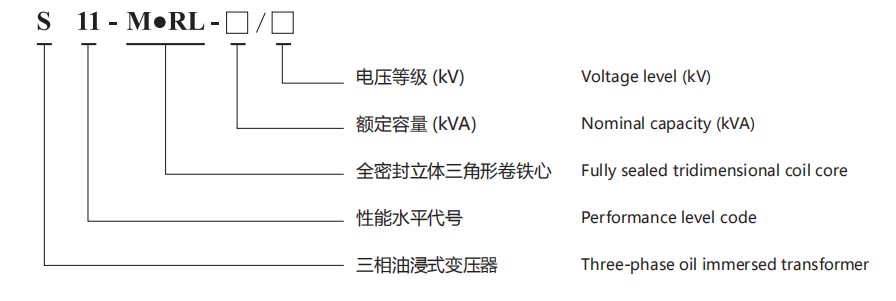

Trifazni oljni razdelilni transformator serije 10kV S11

Opomba: Za transformatorje z nazivno zmogljivostjo 500 kVA in manj je izguba obremenitve nad rampo v tabeli velja za Dyn11 priključno skupino, izguba obremenitve pod rampo pa velja za priključno skupino Yyn0.

10 kV trifazni potopljeni razdelilni transformator serije S13

Trifazni oljni razdelilni transformator serije 10kV S14

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

Primer uporabe v resničnem svetu

Leta 2025 je bilo osem tekočinsko potopljenih distribucijskih transformatorjev Usune 2500 kVA 10 kV uspešno nameščenih v ključu projekt obnove mestno-podeželskega omrežja v mestu Shouguang, Shandong. Te enote napajajo sodobne kmetijske rastlinjake, industrijski parki in stanovanjska območja – aplikacije, ki zahtevajo stroge standarde za stabilnost opreme, energijo učinkovitost in okoljska prilagodljivost.

Po zagonu so montažne enote RTP delovale stabilno skozi vse leto brez okvar. Izmerjeni hrup delovanja je ostal pod 55 dB, trifazno neuravnoteženost je bila manjša od 1 % in dušenje tretjega harmonika izvedba je bila odlična. V primerjavi s starimi transformatorji, ki so jih zamenjali, je projekt dosegel 17,8-odstotno zmanjšanje skupne izgube in prihranili več kot 260.000 CNY pri letnih stroških električne energije. Popolnoma zaprta zasnova rezervoarja odpravlja težave v zvezi s staranjem in puščanjem izolacijskega olja; letna zmogljivost brez napak v celoti potrjuje stabilnost izdelka in prednosti varčevanja z energijo v urbanih in podeželskih omrežnih okoljih.

pogosta vprašanja

V1: Katere napetostne ravni in scenariji uporabe ustrezajo tekočinsko potopljenim distribucijskim transformatorjem Usune 2500 kVA podpora?

Linija izdelkov pokriva srednjenapetostne ravni 10kV, 20kV in 36kV, zaradi česar je primerna za mestno-podeželsko omrežje prenove, industrijska in rudarska podjetja, trgovski parki in scenariji oskrbe z električno energijo v stanovanjih. Specializirane optimizacije so bile izvedene za kombinirane transformatorje in montažne transformatorske postaje, kar omogoča da izpolnjujejo zahteve glede namestitve in delovanja za zunanja okolja, težke industrijske pogoje in kompaktna mestna distribucijska mesta.

V2: Katere so glavne prednosti tega izdelka v primerjavi s tradicionalnimi transformatorji enake zmogljivosti?

Obstajajo tri glavne prednosti: Prvič, uporablja tridimenzionalno navito strukturo jedra brez rež, kar ima za posledico manjše izgube in hrup ter bolj uravnoteženo in stabilno trifazno napajanje. Drugič, optimizirana tuljava in strukture rezervoarjev zagotavljajo vrhunsko odpornost na kratke stike in korozijo, kar vodi do nižje stopnje okvar opreme. Tretjič, popolnoma zaprta, zračno izolirana zasnova upočasni staranje izolacijskega olja in podaljša življenjsko dobo za več kot 20 % v primerjavi s tradicionalno opremo in zmanjšanje dolgoročnih stroškov delovanja in vzdrževanja.

V3: Kakšne so prednosti prihranka energije in zmanjšanja emisij ogljika 2500kVA tekočinski potopljenih distribucijskih transformatorjev dokazano v dejanskem delovanju?

Izdelek zmanjša izgube pri delovanju na izvoru z optimiziranimi magnetnimi vezji in konstrukcijsko zasnovo; izmerjene izgube brez obremenitve in obremenitve presegajo tiste pri tradicionalni opremi, ki ustreza nacionalnim standardom. Na podlagi standardizirane formule za porabo energije in emisije ogljika, dolgotrajno delovanje dosledno znižuje električno energijo stroški za podjetja. Poleg tega zmanjšane izgube energije neposredno zmanjšajo emisije ogljika na strani napajanja, omogočanje zelenih, nizkoogljičnih nadgradenj za projekte omrežij in proizvodna podjetja, s čimer zagotavlja oboje ekonomska in okoljska vrednost.
