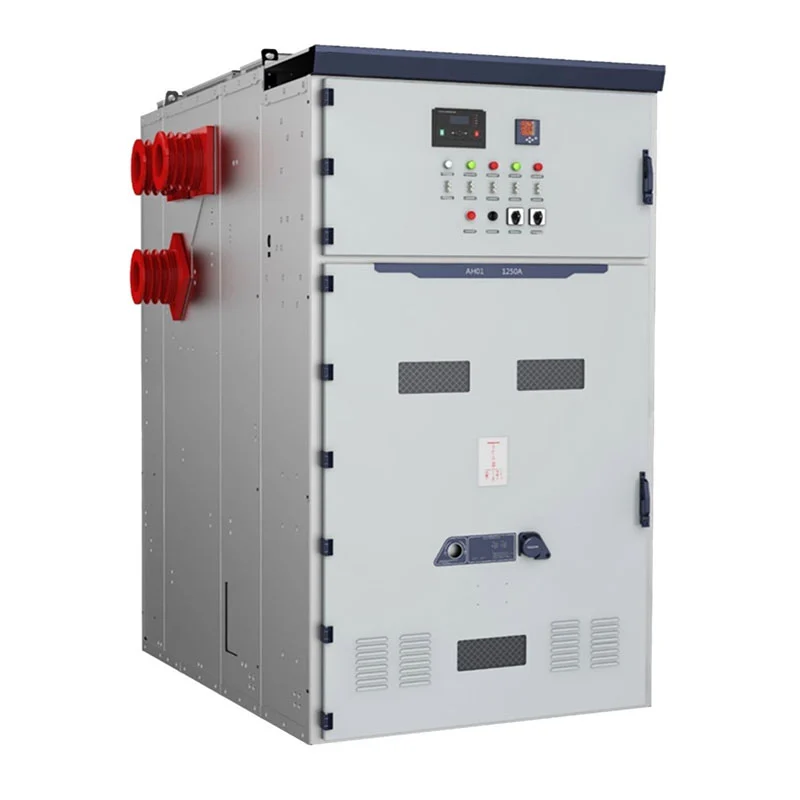

Notranja stikalna plošča KYN61-40.5 33kV VCB je razvita za projekte, ki zahtevajo višjo napetost v zaprtih prostorih. distribucijska platforma. Njegova konfiguracija združuje izvlečni vakuumski odklopnik v kovinskem ohišju konstrukcija, ločeni električni oddelki, sistemi vodil, kabelske povezave in sekundarna krmilna oprema v integrirano linijo stikalnih naprav.
Usune deluje v skladu s sistemi vodenja ISO 9001, ISO 14001 in ISO 45001. Oprema je zasnovana v skladu s veljavni standardi IEC in GB, s certifikatom CE, ki je na voljo za ustrezne trge.
Za distribucijske sisteme razreda 33 kV in 36 kV izbira stikalnih naprav zahteva več kot le ujemanje nazivne napetost. Inženirji morajo upoštevati raven izolacije, tok obremenitve, tok napake, konfiguracijo napajalnika, transformator zmogljivost, kabelsko povezavo, koordinacijo zaščite in okolje namestitve.
Notranja stikalna plošča KYN61-40.5 33kV VCB je namenjena za distribucijo srednje napetosti v zaprtih prostorih, kjer so ti električne parametre je treba uskladiti znotraj celotnega sistema distribucije električne energije.
V primerjavi z nižjenapetostnimi stikalnimi napravami daje višja sistemska napetost večji poudarek na izolaciji koordinacija in zmogljivost kratkega stika. Usune lahko konfigurira opremo glede na električne parametre zagotovi stranka.
Oprema uporablja kovinsko zaprto arhitekturo za organizacijo primarnega in sekundarnega električnega dela. Glavni tokokrog vključuje vakuumski odklopnik, priključke zbiralke, območje kabelskih zaključkov in pripadajočo ozemljitev komponente.
Sekundarna oprema se lahko uredi za zaščito, merjenje, nadzor, indikacijo in komunikacijo v skladu z projektne zahteve.
Ta konfiguracija omogoča, da se linija stikalnih naprav načrtuje okoli dejanskega električnega omrežja in ne po uporabi ena fiksna omarica za vsako aplikacijo.
Pri višjih napetostnih ravneh postane koordinacija zaščite pomemben del načrtovanja sistema. Odklopnik, zaščitni rele, transformator, kabel in predhodna oprema je treba izbrati glede na izračunano napako pogoji in filozofija zaščite.
Vakuumski odklopnik zagotavlja primarno stikalno in prekinitveno funkcijo. S tem povezana zaščita in krmilni sistem je mogoče konfigurirati glede na kupčevo električno zasnovo.
Kovinske predelne stene med funkcionalnimi deli pomagajo organizirati notranjo električno razporeditev, hkrati pa razbremenijo tlak ureditev zagotavlja nadzorovano pot za izpust tlaka v primeru notranje napake.
Vhodna omarica prejme moč iz zgornjega električnega omrežja in jo prenese na zbiralko stikalne naprave sistem. Določiti je treba nazivni tok, zaščitno opremo, zahteve za merjenje in konfiguracijo kabla iz projektne zasnove.
Odhodne omare distribuirajo moč transformatorjem, motorjem, proizvodni opremi ali drugim obremenitvam na nižji stopnji. The nazivni tok in nastavitve zaščite morajo ustrezati priključenemu bremenu.
Konfiguracije za merjenje PT in napetosti se lahko vključijo, če projekt zahteva nadzor napetosti, zaščitne funkcije ali električne meritve.
Ureditve za razdelitev vodil lahko razdelijo distribucijski sistem na ločene odseke in podpirajo električno napeljavo strategijo delovanja, ki jo določi projektant.
Konfiguracije merjenja se lahko zagotovijo za aplikacije, ki zahtevajo merjenje energije in električnih parametrov spremljanje.

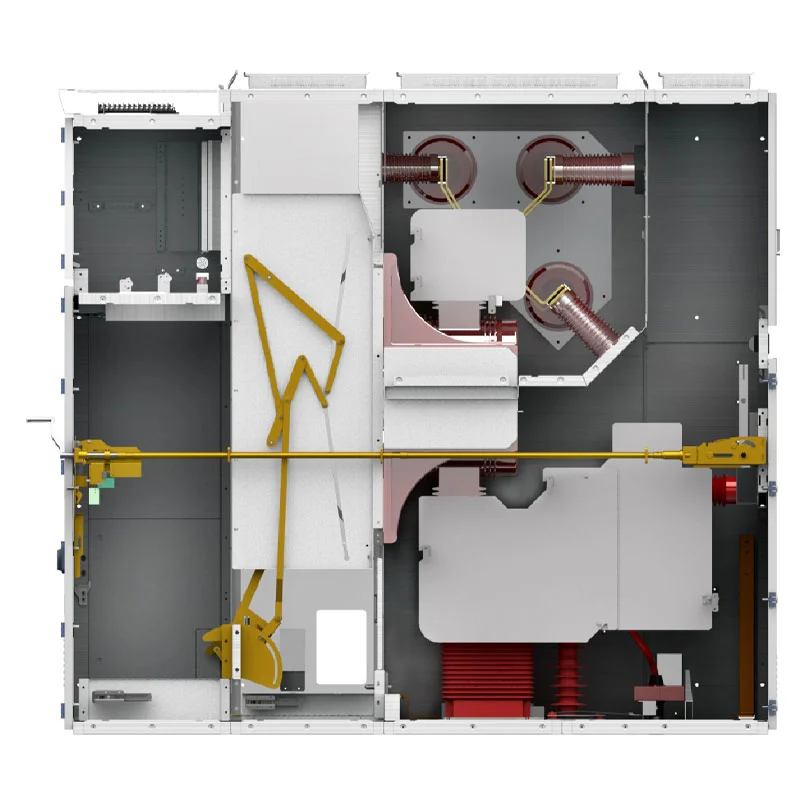

Omarica je organizirana v določene električne odseke, vključno s predelkom odklopnika, oddelkom zbiralke, prostor za kable in prostor za instrumente/kontrolo.
Oddelek odklopnika je opremljen z vakuumskim odklopnikom in njegovim pogonskim mehanizmom. Odsek zbiralke zagotavlja glavna električna povezava med omaricami, medtem ko prostor za kable zagotavlja prostor za dohodne in odhodne kabelske povezave.
Oddelek za instrumente in nadzor vsebuje sekundarne komponente, potrebne za zaščito, merjenje, nadzor in indikacija.
Ta ureditev daje inženirjem jasno notranjo arhitekturo pri načrtovanju namestitve, napeljave kablov, zagon in vzdrževanje.
Oprema vključuje mehanski zaklepni sistem, zasnovan za omejevanje nepravilnih delovnih sekvenc.
Petproporni mehanizem je namenjen preprečevanju nepravilnega delovanja odklopnika, premikanja izvleka enota pod obremenitvijo, zapiranje ozemljitvenega stikala, ko je pod napetostjo, napajanje tokokroga, medtem ko je ozemljitveno stikalo ostane zaprt, in nenameren dostop do razdelkov pod napetostjo.
V strukturo omare je vgrajena tudi naprava za razbremenitev tlaka, ki zagotavlja nadzorovan tlak sprostitev med stanjem notranje napake.
Notranjo stikalno ploščo KYN61-40.5 33kV VCB je mogoče konfigurirati za vhodno napajanje, transformatorske povezave, odhodni napajalniki, razdelitev vodila, merjenje in merjenje napetosti v notranjih razdelilnih postajah.
Elektrarne lahko uporabljajo stikalne naprave za srednjenapetostne pomožne distribucijske električne sisteme, povezane z generatorjem, transformatorske napajalnike in distribucijo električne energije v smeri toka.
Veliki industrijski objekti lahko uporabljajo različne konfiguracije napajalnikov za motorje, transformatorje, proizvodne sisteme, črpalke, kompresorji in pomožna električna oprema.
Rudarska dela z električnimi obremenitvami večje moči lahko konfigurirajo stikalne naprave okoli transformatorskih napajalnikov, motorjev, prezračevalna oprema, črpalni sistemi in procesne naprave.
Oprema je primerna tudi za specializirano infrastrukturo, kjer je treba uskladiti distribucijo električne energije z več zgradbami, območji opreme in pomožnimi sistemi.
Projekt izstrelitve rakete Cas-space je referenca projekta za aplikacije srednjenapetostnih stikalnih naprav Usune.
Objekt za izstrelitev raket vključuje specializirano infrastrukturo in več električnih obremenitev, porazdeljenih čez različna funkcionalna področja. Njegov sistem za distribucijo električne energije zato potrebuje usklajene vhodne tokokroge, podajalnik zaščita, električna izolacija, merjenje in nadzor.
Za ta projekt je bila stikalna naprava uporabljena kot del srednjenapetostne električne distribucije na lokaciji ureditev. Projekt je zahteval integracijo električne opreme s širšo infrastrukturo namesto obravnavati kot samostojno omarico.
Ta aplikacija prikazuje Usunejeve izkušnje pri dobavi srednjenapetostne distribucijske opreme za specializirane inženirski projekti s posebnimi zahtevami električnega sistema.
| Postavka | Specifikacija |
| serija | KYN61 |
| Nazivna napetost | 3,6 kV, 7,2 kV, 12 kV, 24 kV, 36 kV |
| Nazivna frekvenca | 50Hz / 60Hz |
| Nazivni tok | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Nazivni prekinitveni tok kratkega stika | 25kA, 31,5kA, 40kA, 50kA |
| Nazivni kratkotrajni vzdržni tok | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Stopnja zaščite | IP4X zunanje ohišje / IP2X notranji predelki |
| Temperatura okolja | -15°C do +40°C |
| Relativna vlažnost | Dnevno povprečje ≤95 %; mesečno povprečje ≤90% |
| Nadmorska višina | ≤1000 m, z zmanjšanjem za večjo nadmorsko višino |
| Namestitev | Notranja |
| Sistem | Trifazni AC |
Končno električno konfiguracijo je treba potrditi glede na dejansko projektno napetost, tok, stopnjo napake, izolacijske zahteve, zaščitna shema in pogoji namestitve.
Za projekt stikalne naprave razreda 33 kV bi morala javna naročila temeljiti na celotnem električnem sistemu in ne sama količina omare. Projektna skupina mora potrditi nazivno napetost sistema, trajni obremenitveni tok, raven kratkega stika, količina podajalnika, zmogljivost transformatorja, razporeditev kablov, zaščitne zahteve in zahtevano merilne funkcije.
Pri večjih projektih lahko ponudba vsebuje različne funkcije kabineta. Dohodni, odhodni, PT, merjenje, avtobus sekcionar, konfiguracije izolacije pa je mogoče kombinirati v skladu z električnim enočrtnim diagramom.
Ta pristop pomaga preprečiti neskladja med stikalno napravo in priključenimi transformatorji, kabli, zaščitnimi napravami, in nizvodne obremenitve.
Končna razporeditev omar se lahko razvije v skladu z elektro arhitekturo projekta. Drugačen število dohodnih in odhodnih tokokrogov je mogoče razporediti v usklajeno linijo stikalnih naprav.
Tipičen distribucijski sistem lahko vključuje vhodno omarico, ki je priključena na zgornji vir energije, več odhodne omare za napajanje transformatorjev ali večjih bremen ter dodatne PT ali merilne omare za napetost merjenje in spremljanje energije.
Kjer projekt zahteva dva vira napajanja ali razdeljene odseke vodila, so lahko tudi funkcije sekcioniranja vodila vključili v postavo.
Ta način konfiguracije omogoča, da je oprema primerna tako za posamezne transformatorske postaje kot za večje več omar distribucijski sistemi.

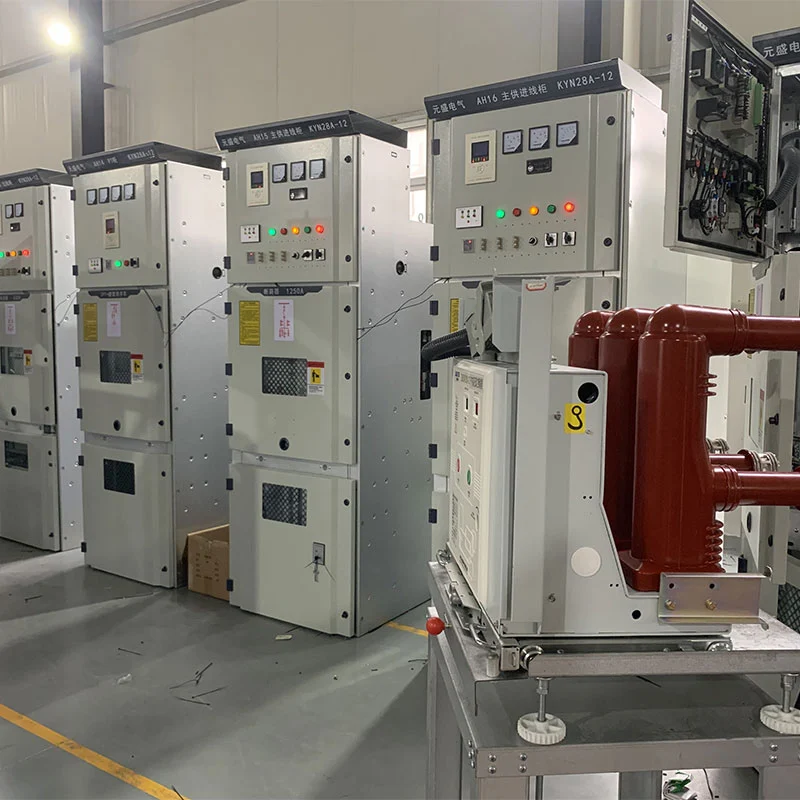

Pred dobavo je dokončana stikalna naprava podvržena pregledu sklopa omarice, priključkov primarnega kroga, sekundarno ožičenje, mehansko delovanje in ustrezne električne funkcije.
Izvlečni mehanizem, delovanje odklopnika, funkcije zaklepanja, ozemljitev in omarica konstrukcija se preveri med postopkom inšpekcije proizvodnje.
Usune lahko zagotovi ustrezne inšpekcijske zapise in testno dokumentacijo v skladu z zahtevami projekta, kar omogoča stranke, izvajalci EPC in inšpektorji tretjih oseb, da preverijo opremo pred odpremo.
Vrednost srednjenapetostnega stikalnega sistema ni omejena na njegovo začetno električno oceno. Za velike infrastrukturnih in industrijskih projektov, oprema mora podpirati tudi organizirano delovanje, načrtovano vzdrževanje, prihodnje upravljanje tokokrogov in stabilno integracijo s širšim omrežjem za distribucijo električne energije.
Razdeljena konstrukcija KYN61-40.5 33kV notranje VCB stikalne plošče zagotavlja definirano razporeditev za primarno in sekundarno opremo, medtem ko izvlečna zasnova odklopnika omogoča stikalno enoto prestavljen na pregled in servis.
Za objekte, kjer se pričakuje, da bo električna distribucija delovala več let, lahko ta kombinacija pomaga ustvarjati bolj obvladljiv srednjenapetostni distribucijski sistem in poenostavi prihodnje načrtovanje vzdrževanja.
Priložena specifikacija vključuje konfiguracije 3,6 kV, 7,2 kV, 12 kV, 24 kV in 36 kV. Dejanska nazivna napetost je treba potrditi glede na napajalni sistem stranke.
Priložena specifikacija navaja nazivno konfiguracijo 36 kV, ki se lahko upošteva za sisteme razreda 33 kV za potrditev dejanskih sistemskih zahtev, ravni izolacije in veljavnih standardov.
Uporablja se za sprejem, distribucijo, preklapljanje, zaščito, merjenje in krmiljenje srednje napetosti notranji trifazni izmenični napajalni sistemi.
Zagotovljene konfiguracije segajo od 630A do 3150A. Pravilno oceno je treba izbrati glede na maksimum stalna obremenitev in projektiranje.
Razpoložljive vrednosti vključujejo 25 kA, 31,5 kA, 40 kA in 50 kA, pri čemer je veljavna vrednost določena z izračunano napako ravni električnega sistema.
ja Usune lahko konfigurira dohodne, odhodne, PT, merjenje, sekcionar vodila in izolacijske funkcije naročnikov enočrtni diagram in tehnične zahteve.
Usune deluje v skladu s sistemi vodenja ISO 9001, ISO 14001 in ISO 45001. Izdelki so oblikovani v skladu s veljavni standardi IEC in GB, s certifikatom CE, ki je na voljo za ustrezne konfiguracije.
ja Usune lahko zagotovi tehnične specifikacije, poročila o preskusih, risbe in drugo projektno dokumentacijo v skladu z zahteve strank in inženiringa.
Standardna konfiguracija je zasnovana za notranjo namestitev. Posebne razmere, kot so visoka nadmorska višina, visoko vlago ali nenavadne okoljske razmere je treba potrditi pred naročilom.
