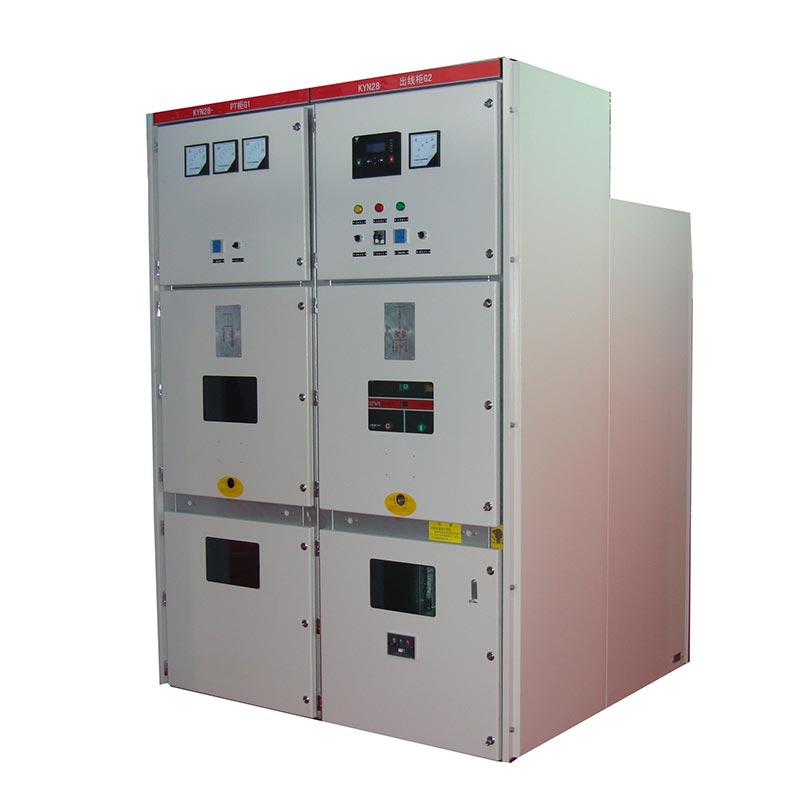

Kyn28 stikalna naprava 20kv

Stikalna naprava Usune Kyn28 20kV je notranja trifazna izmenična stikalna naprava s kovinskim ohišjem, ki se uporablja predvsem za napajanje 24kV sistemi, ki omogočajo sprejem, distribucijo, nadzor, zaščito in nadzor električne energije.

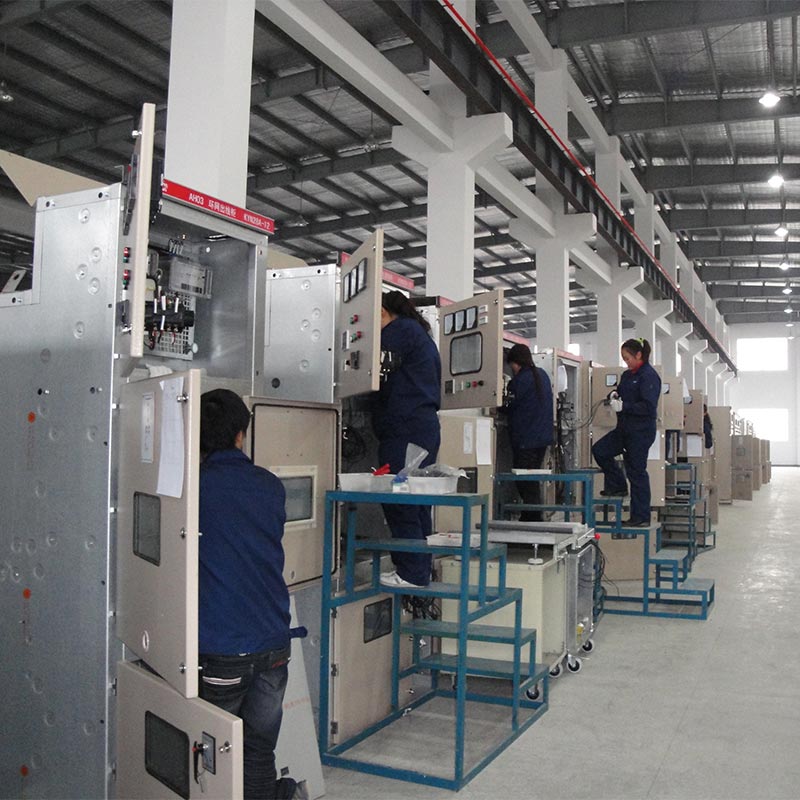

Izdelek uporablja zračno izolacijo + izolacijo s toplokrčnim/epoksidnim premazom z stopnjo zaščite IP4X (ohišje). Zaradi svoje kompaktne strukture in visoke stopnje izolacije je primeren za različne scenarije distribucije električne energije v zaprtih prostorih. Kot a srednjenapetostna rešitev za distribucijo električne energije, ki jo proizvaja profesionalni kitajski proizvajalec, ta izdelek s svojim stabilno delovanje in standardizirano zasnovo, je postal zaupanja vreden visokokakovosten dobavitelj za stranke po vsem svetu. Vsa osnovna proizvodnja je zaključena v naši lastni tovarni.

Nizkonapetostne stikalne naprave

Srednjenapetostne stikalne naprave

Glavni tehnični parametri

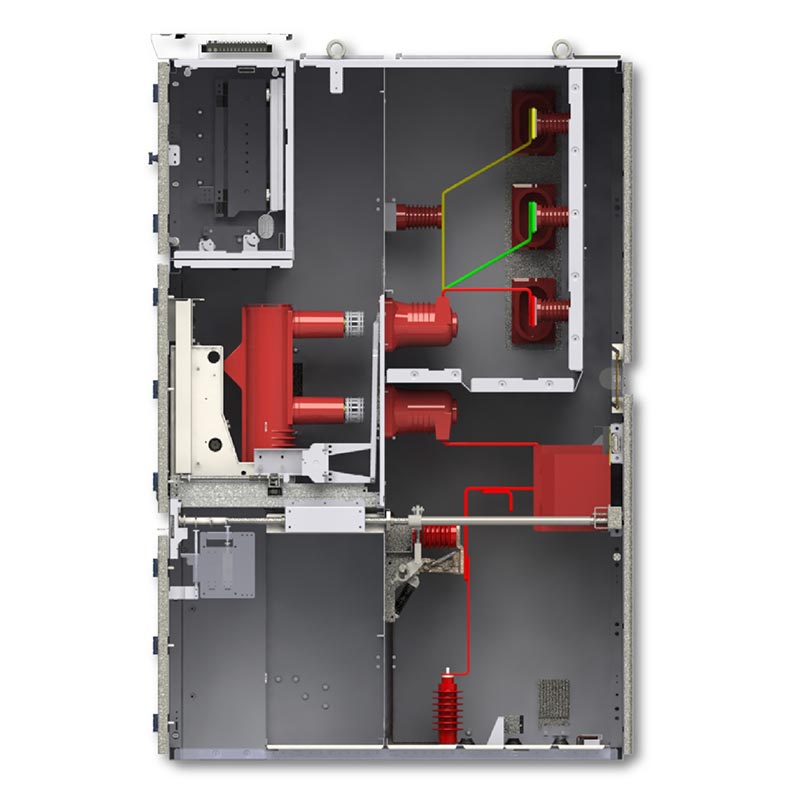

Struktura predelka omare

1. Predel za odklopnik: Namesti vakuumske odklopnike tipa VS1/ZN63/VD4.
2. Oddelek za zbiralke: razporedi glavne zbiralke, odcepne zbiralke in izolatorje.
3. Predal za kable: Opremljen s CT, PT, ozemljitvenimi stikali, kabelskimi sponkami itd.
4. Prostor za krmilne instrumente: Namesti releje, zaščitne naprave, instrumente in sekundarna vezja.
5. Kanal za razbremenitev tlaka: Opremljen z napravo za razbremenitev obloka na vrhu za izboljšanje varnosti delovanja.

Glavne lastnosti izdelka

1. Povsem kovinska izolacijska struktura za preprečevanje širjenja napak in medsebojnih motenj.
2. Popolna petodporna mehanska zapora za preprečevanje nenamernega odpiranja, zapiranja ali vstopa v pod napetostjo predelki.
3. Sredinsko nameščen odstranljiv voziček, ki omogoča delovanje in vzdrževanje na sprednji strani, kar olajša popravila.
4. Kyn28 stikalna naprava 20kV ima visoko stopnjo izolacije, močno odpornost na napake, kompaktno strukturo in je primerna za različne sheme distribucije električne energije.
5. Ustreza mednarodnim in nacionalnim standardom, s stabilno in zanesljivo kakovostjo.

Primer uporabe v resničnem svetu

Projekt distribucijske postaje v industrijskem parku. Ključni pokrajinski industrijski park vključuje več tovarniške stavbe, poslovne stavbe in podporni energetski objekti, ki zahtevajo izjemno visoko zanesljivost in varnost pri napajanju. Projekt je izbral 16 stikalnih enot Usune Kyn28 20 kV z nazivnim tokom 1250 A in prekinitveni tok kratkega stika 31,5kA.

Več kot dve leti od zagona je oprema delovala stabilno in hitro odpravila napake kratkega stika brez varnostnih incidentov. Spredaj nameščena vzdrževalna struktura znatno zmanjša težave pri vzdrževanju in izpade, kar je prineslo veliko pohval oddelka za delovanje in vzdrževanje parka.

Zunanja dimenzija izdelka

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

pogosta vprašanja

V1: Katere ravni napetosti veljajo za stikalno napravo KYN28-24?

A1: Ta izdelek ima nazivno napetost 24 kV in je združljiv s trifaznimi izmeničnimi napajalnimi sistemi 50/60 Hz, ki pokrivajo ravni 3,6 ~ 12 kV in 24 kV.

V2: Katero vrsto vakuumskega odklopnika je treba uporabiti s stikalno napravo?

A2: Standardna konfiguracija vključuje vakuumski odklopni voziček tipa VS1 (ZN63) in je združljiv tudi z industrijski standardni odklopniki, kot je VD4, ki nudijo močno medsebojno zamenljivost.

V3: Ali je stikalna naprava Kyn28 20 kV primerna za aplikacije s težkimi obremenitvami, kot so industrijska in rudarska podjetja ter podatkovni centri?

A3: Da. Izdelek ima največji nazivni tok 3150 A in prekinitveni tok kratkega stika 31,5 kA, dokazuje močno vzdržljivost in izpolnjuje potrebe po distribuciji električne energije kritičnih obremenitev v industriji in rudarska podjetja, podatkovni centri, visoke zgradbe in druge podobne aplikacije.
