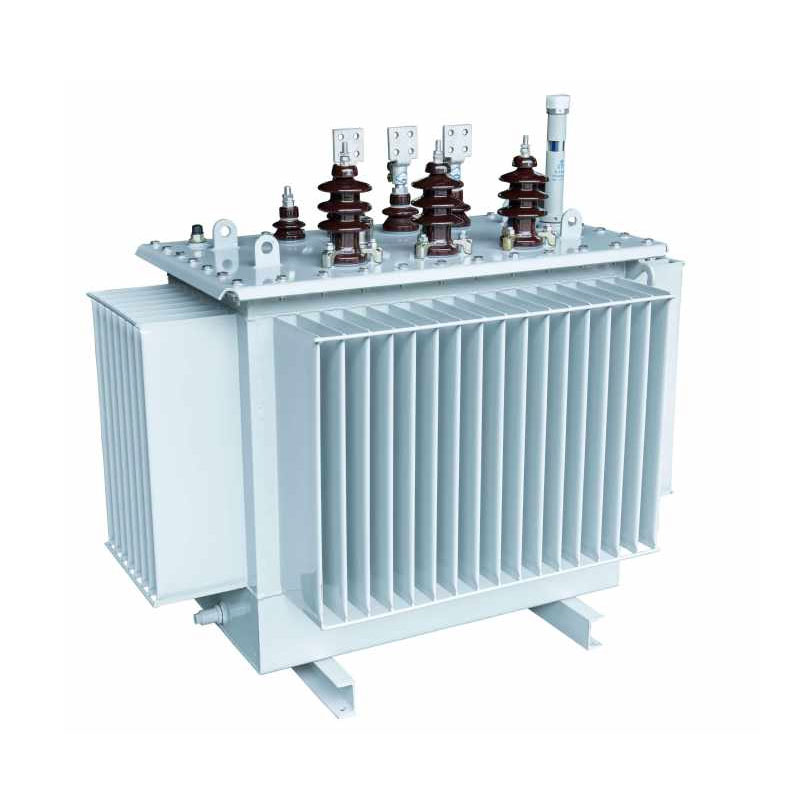

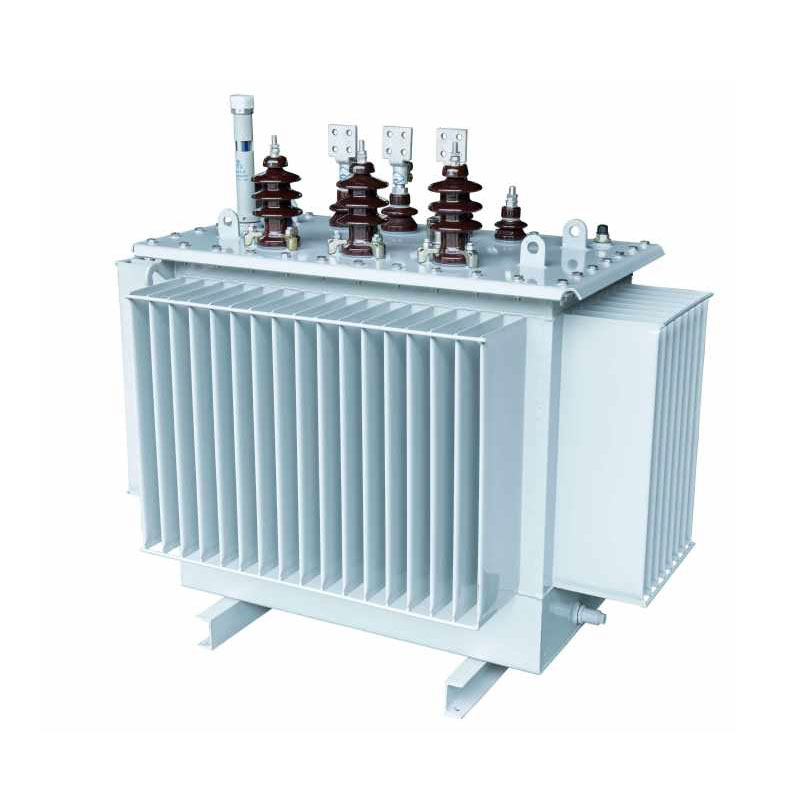

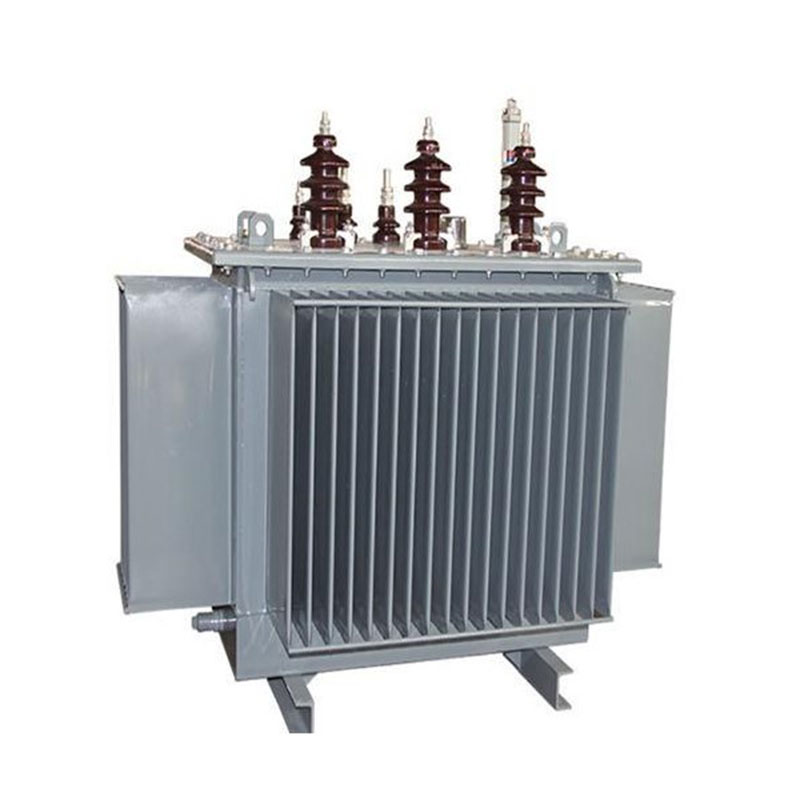

4000KVATrifazni oljni transformator

Trifazni oljni transformator Usune 4000kVA pokriva tri glavne napetostne nivoje 10kV, 20kV in 36kV, ki predstavlja nadgrajen, visoko učinkovit, energetsko varčen razdelilni transformator. Odmik od tradicionalnega strukturo jedra z zloženo laminacijo, sprejme enakostranično trikotno 3D postavitev navitega jedra. Rezultat te zasnove je a prečni prerez jedra stebra, ki se približuje krogu, tesno prileganje navitja in magnetno vezje brez vrzeli, v osnovi reševanje pogostih težav, ki jih najdemo pri tradicionalnih transformatorjih, kot so trifazno neuravnoteženost, visoke izgube pri obratovanju in čezmerni hrup.

Izdelek, podprt s standardiziranimi proizvodnimi linijami in strogimi sistemi nadzora kakovosti, nudi močno okoljsko zaščito prilagodljivost in visoka stabilnost delovanja. Izpolnjuje dolgoročne, zanesljive zahteve kompleksne oskrbe z električno energijo scenariji – vključno z nadgradnjami omrežja, industrijsko proizvodnjo in integracijo montažnih postaj – med zagotavljanjem odlične prednosti pri varčevanju z energijo in ekonomska vrednost.

Glavne strukturne značilnosti in prednosti izdelka

1. Optimizirana jedrna struktura: izjemno nizke izgube in tiho delovanje

Jedro je zgrajeno iz zrnato orientirane silicijeve jeklene pločevine visoke čistosti, obdelane z uvoženim nemškim Georgom prečno opremo. Uporablja natančen postopek spajanja 45° in večstopenjski krožni prerez struktura, oblikovana z laminacijo, ki učinkovito zmanjšuje magnetno uhajanje in histerezne izgube. Enakostranični trikotna postavitev zagotavlja, da so magnetne poti za vse tri faze enake in minimizirane. V celoti odpravljanje zračnih rež v magnetnem vezju, zasnova znatno zmanjša izgube brez obremenitve in hrup med delovanjem, zavira generacijo tretje harmonike in doseže natančno trifazno ravnovesje moči.

2. Ojačana zasnova tuljave z vrhunsko odpornostjo proti kratkemu stiku in udarcem

Visokonapetostna tuljava uporablja cilindrično zasnovo navitja, medtem ko nizkonapetostna tuljava podpira obe cilindrični in postopki navijanja folije. Optimizirana struktura tuljave zagotavlja racionalno porazdelitev magnetnega vezja, znatno poveča odpornost transformatorja na udarce kratkega stika in preobremenitve, s čimer učinkovito preprečevanje deformacije tuljave ali okvare opreme zaradi nihanj omrežja. Struktura koncentričnega navitja izboljša splošno strukturno stabilnost, kar zagotavlja varno in stabilno delovanje v pogojih dolgotrajne obremenitve.

3. Valovita posoda, odporna proti koroziji, zasnovana za težke pogoje in dolgo življenjsko dobo

Rezervoar je izdelan iz visoko natančnega hladno valjanega jekla z uporabo specializirane proizvodnje valovitih rezervoarjev Georg linija. Površina je prevlečena s posebnim premazom petrokemične kakovosti proti koroziji, ki je odporen na olje in kemična korozija, zaradi česar je primeren za različna težka industrijska delovna okolja. Integrirano valovita struktura zagotavlja učinkovito odvajanje toplote in samodejno prilagaja toplotno raztezanje in krčenje transformatorskega olja; poleg tega zračno izolirana notranja zasnova učinkovito upočasnjuje staranje izolacijsko olje, ki bistveno podaljša celotno življenjsko dobo opreme.

4. Izolacijska struktura razreda A, ki zagotavlja visok varnostni faktor pri obratovanju

Trifazni oljni transformator z močjo 4000 kVA uporablja celotno izolacijsko strukturo razreda A. Z visoko- in nizkonapetostne tuljave, razporejene koncentrično, reža med tuljavami uporablja zasnovo, ki združuje kartonske tulce in majhne oljne reže za optimizacijo notranje izolacije in sistemov za odvajanje toplote. To učinkovito krepi izolacijska trdnost opreme, odpravlja incidente okvare izolacije in zagotavlja neprekinjeno, varno delovanje pri nazivni obremenitvi in pogojih zmerne preobremenitve.

Vrsta izdelka

Varčevanje z energijo, zmanjšanje emisij ogljika in gospodarske koristi

Trifazni oljni transformator Usune 4000 kVA se ponaša z odlično zmogljivostjo varčevanja z energijo. Letno obratovanje stroške in emisije ogljika je mogoče natančno izračunati z uporabo standardnih industrijskih formul, ki zagotavljajo podatkovno podporo energetske ocene projekta in načrtovanje stroškov:

1. Formula za letni strošek električne energije: letni strošek električne energije (CNY/leto) = [izguba brez obremenitve (kW) + izguba obremenitve (kW) × (povprečje) Stopnja obremenitve)²] × 365 dni × 24 ur × Cena električne energije
2. Formula za letne emisije ogljika: letne emisije CO₂ = [izguba brez obremenitve (kW) + izguba obremenitve (kW) × (povprečna stopnja obremenitve)²] × 365 dni × 24 ur × faktor emisije ogljika (kg-CO₂/kWh)

V primerjavi s tradicionalnimi transformatorji enake zmogljivosti ima ta izdelek nižje izgube v prostem teku in obremenitvi. notri scenarijih, ki zahtevajo dolgoročno neprekinjeno delovanje, kot so industrijska proizvodnja in mestna električna omrežja, učinkovito znižuje stroške električne energije in zmanjšuje emisije ogljika. Popolnoma je v skladu z omrežnimi standardi varčevanja z energijo in zeleno zahteve industrijske proizvodnje, ki zagotavljajo izjemne gospodarske in okoljske koristi.

Tehnični parametri

Trifazni oljni razdelilni transformator serije 10kV S11

Opomba: Za transformatorje z nazivno zmogljivostjo 500 kVA in manj je izguba obremenitve nad rampo v tabeli velja za Dyn11 priključno skupino, izguba obremenitve pod rampo pa velja za priključno skupino Yyn0.

10 kV trifazni potopljeni razdelilni transformator serije S13

Trifazni oljni razdelilni transformator serije 10kV S14

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

Primeri praktičnih inženirskih aplikacij

Primer 1: Projekt distribucije električne energije za tekstilni industrijski park

Velika tekstilna skupina v Shandongu neprekinjeno upravlja svoje proizvodne linije vse leto in zahteva izjemno visoke stabilnost napajanja. Projekt uporablja več oljnih transformatorjev Usune 4000 kVA 10 kV za upravljanje jedrna distribucija električne energije parka. Od zagona je oprema delovala gladko z nizkim hrupom in nizko stopnjo poraba energije. Odpravil je prejšnje težave, kot sta nestabilnost trifazne napetosti in visoka poraba energije povezanih s staranjem transformatorjev—s čimer se učinkovito zmanjša letna elektrika podjetja ter O&M stroškov ob zagotavljanju stabilne oskrbe z električno energijo za tekstilne proizvodne linije.

Primer 2: Podporni projekt za mestne montažne postaje

Za projekt nadgradnje električnega omrežja v obalnem mestu na jugu Kitajske, oljni transformatorji Usune 4000 kVA 20 kV so bili izbrani za opremljanje montažnih razdelilnih postaj. Ima kompaktno strukturo in močno okolje Prilagodljivost se izdelek popolnoma prilega kompaktnim mestnim tlorisom in prenese kompleksno delovanje na prostem pogojev. Oprema je varno delovala več kot dve leti brez harmoničnih motenj in stabilno izhodna napetost, kar bistveno izboljša kakovost oskrbe z električno energijo za mestna komercialna in stanovanjska območja ter omogočanje učinkovite izvedbe nadgradnje mestnega omrežja.

pogosta vprašanja

V1: Katere vrednosti napetosti in scenarije uporabe podpira oljni transformator Usune 4000 kVA?

Ta izdelek podpira tri običajne nazivne napetosti – 10 kV, 20 kV in 36 kV – ki pokrivajo standardne civilne in industrijske scenariji distribucije električne energije. Še posebej je primeren za nadgradnjo omrežja v mestih in na podeželju ter oskrbo z električno energijo za industrijska in rudarska podjetja. Brezhibno se integrira z modularnimi transformatorskimi postajami in montažnimi zabojniki transformatorskih postaj, kar dokazuje izjemno vsestranskost v aplikacijah.

V2: Katere so ključne prednosti tega izdelka pri varčevanju z energijo v primerjavi s tradicionalnimi transformatorji?

Izdelek ima 3D enakostranično trikotno navito sredično strukturo; magnetno vezje je brez vrzeli, z trifazne magnetne poti so najkrajše in enake dolžine, kar drastično zmanjša neobremenitev in magnetno izgube zaradi puščanja. V kombinaciji z natančnim rezanjem pločevine iz silikonskega jekla in optimizirano strukturo tuljave zmanjša poraba energije pri delovanju in hrup. Dolgoročno delovanje prinaša znatno zmanjšanje stroškov električne energije in emisije ogljika, ki so v celoti v skladu s standardi državnega omrežja za zeleno energetsko učinkovitost.

V3: Kako deluje trifazni oljni transformator moči 4000 kVA v smislu okoljske prilagodljivosti in življenjska doba?

Oprema uporablja izolacijo razreda A in protikorozijske premaze industrijskega razreda, kar ji omogoča, da je odporna na olje kontaminacije, kemične korozije in temperaturnih nihanj, zaradi česar je primeren za različna težka delovanja pogojev. Valovita posoda za olje izolira enoto od zraka, kar učinkovito upočasni staranje izolacijskega olja in zmanjšanje pogostosti menjave olja in vzdrževanja. V standardnih delovnih pogojih transformator ponuja a dolga življenjska doba in nizki stroški vzdrževanja, kar zagotavlja stabilno delovanje v različnih okoljih, kot je industrijsko proizvodnih objektov in zunanjih električnih omrežij.
