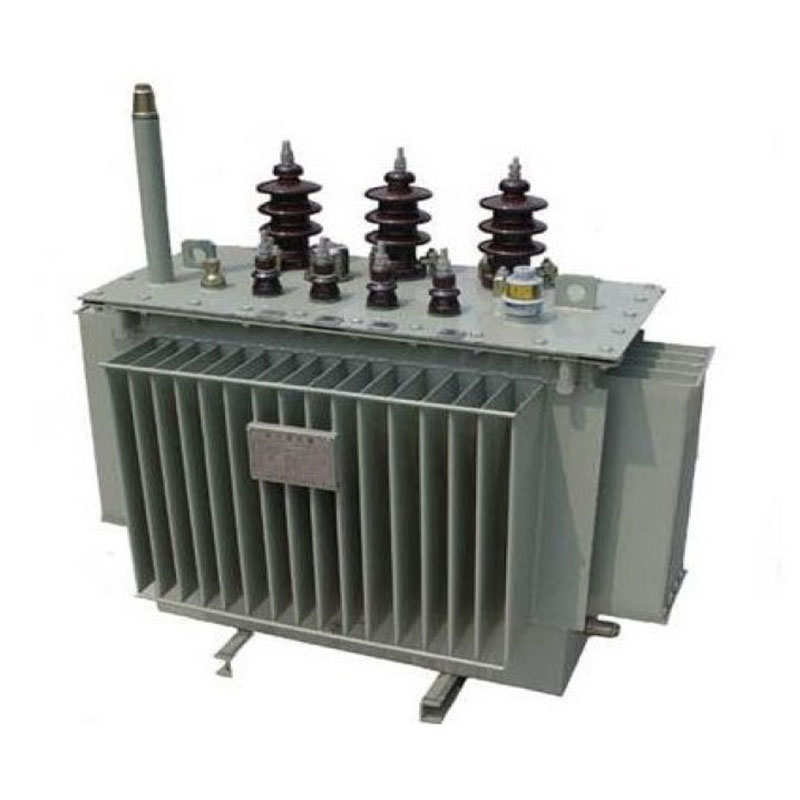

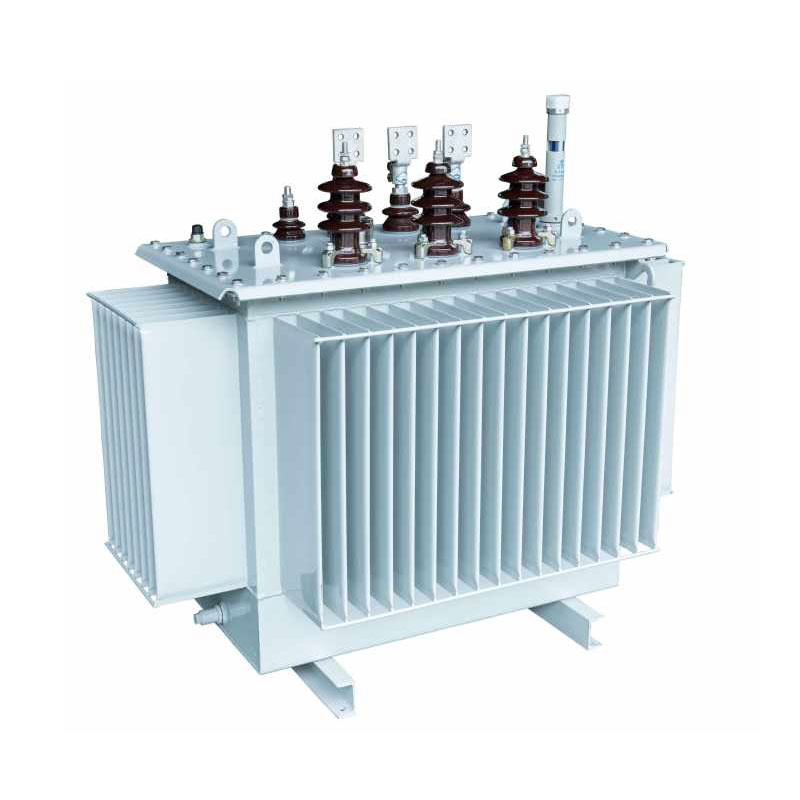

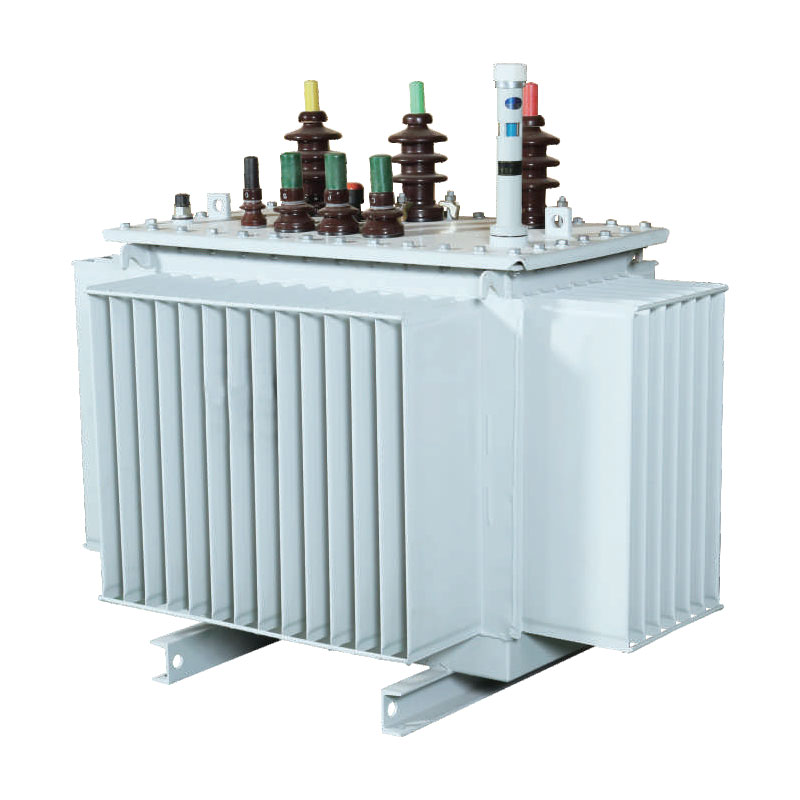

630 kVA Oljni samohlajeni transformator

Ta oljno potopljeni samohlajeni transformator z močjo 630 kVA predstavlja novo generacijo visokozmogljive distribucije transformatorji. Njegovo jedro uporablja 3D navito zasnovo, ki temelji na konfiguraciji enakostraničnega trikotnika, kar zagotavlja najkrajši in enako dolge magnetne poti za vse tri faze z ničelnimi zračnimi režami, medtem ko prečni prerez jedrnega stebra približuje krog. V primerjavi s tradicionalno opremo učinkovito zmanjšuje izgube in hrup, dosega natančnost trifazno ravnotežje, zavira tretje harmonike in ponuja znatno optimizirano električno zmogljivost.

Enota podpira nivoje napetosti 10 kV, 20 kV in 36 kV, uporablja metodo samohlajenja, potopljeno v olje, ki ne zahteva zunanja hladilna oprema, ki zagotavlja enostavno upravljanje in vzdrževanje ter močno prilagodljivost različnim delom pogojev. Široko se uporablja v mestnih in podeželskih omrežjih, industrijskih in rudarskih podjetjih ter integriranih transformatorskih postajah aplikacije. Usune, zanesljiv dobavitelj električne opreme, ki ga podpira zrela dobavna veriga, zagotavlja standardizirano, visokokakovostne izdelke in celovite podporne storitve za globalne stranke.

Glavne strukturne značilnosti in tehnične prednosti

1. Visoko natančno jedro z nizkimi izgubami

Jedro je izdelano iz visoko prepustnih zrnato usmerjenih silikonskih jeklenih plošč, obdelanih z uvoženim GEORG oprema za prečno rezanje in tehnika brezšivnega spajanja 45° za popolno odpravo zračnih rež magnetnega vezja. The plošče so oblikovane v večstopenjski krožni prerez, kar znatno zmanjša magnetno upornost, brez obremenitve izgube in obratovalni hrup. Ta zasnova rešuje težave, ki so skupne tradicionalnim transformatorjem, kot je trifazni neuravnoteženost in visoke izgube—s čimer je zagotovljeno dolgoročno delovanje z nizko porabo.

2. Struktura tuljave visoke trdnosti, odporna na udarce

Visokonapetostno navitje uporablja cilindrično strukturo, medtem ko nizkonapetostno navitje ponuja izbiro med cilindrične in folijske konfiguracije, ki ustrezajo posebnim pogojem delovanja. Ta zasnova optimizira magnetni tok distribucijo, ki učinkovito poveča odpornost opreme na kratke stike in udare strele preprečevanje lokalnega pregrevanja. Zagotavlja vrhunsko stabilnost delovanja in odpornost na motnje, zaradi česar je primerno za kompleksna okolja, kot so industrijska mesta in zunanja električna omrežja.

3. Proti koroziji odporen vzdržljiv valoviti rezervoar za olje

Rezervoar je izdelan iz natančnega hladno valjanega jekla z uporabo specializirane linije za proizvodnjo valovitih rezervoarjev in ima površinsko prevleko proti koroziji, ki omogoča, da prenese težke pogoje, kot je izpostavljenost olju in kemična korozija. Valovita oblika združuje učinkovito odvajanje toplote s prilagodljivo deformacijo zmogljivosti; prilagaja se toplotnemu raztezanju in krčenju izolacijskega olja, ohranja popoln zrak tesnilo za upočasnitev staranja olja in bistveno podaljša življenjsko dobo opreme.

4. Visoko varnostna izolacijska struktura

630 kVA oljno potopljeni samohlajeni transformator uporablja izolacijsko strukturo razreda A s koncentričnimi visokimi in nizkonapetostna navitja. Izolacija med tuljavami uporablja sestavljeno zasnovo, ki združuje kartonske ovoje z majhnimi oljne reže—za zagotovitev visoke dielektrične trdnosti in odličnega tesnjenja. Ta zasnova učinkovito blaži varnostna tveganja, kot so puščanje, kratki stiki in okvara izolacije, podpira 24-urno neprekinjeno delovanje in je v skladu z nacionalnimi standardi za varnost električne energije.

Vrsta izdelka

Varčevanje z energijo in analiza ekonomskih koristi

630 kVA oljno potopljeni samohlajeni transformator ponuja izjemne zmogljivosti varčevanja z energijo in zmanjševanja emisij ogljika. Standardizirane formule omogočajo natančen izračun letnih stroškov električne energije in emisij ogljika, ki zagotavljajo podatkovno vodena podpora za korporativne nadgradnje energetske učinkovitosti in upravljanje stroškov. Osnovne formule so naslednje:

1. Formula za letni strošek električne energije: letni strošek električne energije (CNY/leto) = [izguba brez obremenitve (kW) + izguba obremenitve (kW) × (povprečje) Faktor obremenitve)²] × 365 × 24 × Cena električne energije
2. Formula za letne emisije CO₂: letne emisije ogljika (kg) = [izguba brez obremenitve (kW) + izguba obremenitve (kW) × (povprečna obremenitev Faktor)²] × 365 × 24 × Faktor emisije ogljika (kg-CO₂/kWh)

V primerjavi s tradicionalnimi, zastarelimi transformatorji ima ta izdelek občutno manjše izgube v prostem teku in ob obremenitvi zmanjšanje stroškov električne energije in emisij ogljika v skladu s politiko nadgradnje zelene energije. Ponuja visoko stroškovna učinkovitost za dolgoročno delovanje in kratko vračilno dobo, ki zagotavlja tako ekonomsko kot okoljsko vrednost.

Tehnični parametri

Trifazni oljni razdelilni transformator serije 10kV S11

Opomba: Za transformatorje z nazivno zmogljivostjo 500 kVA in manj je izguba obremenitve nad rampo v tabeli velja za Dyn11 priključno skupino, izguba obremenitve pod rampo pa velja za priključno skupino Yyn0.

10 kV trifazni potopljeni razdelilni transformator serije S13

Trifazni oljni razdelilni transformator serije 10kV S14

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

Primeri aplikacij iz resničnega sveta

1. Projekt nadgradnje mestnega in podeželskega omrežja

V projektu nadgradnje podeželskega omrežja v Zhejiangu je bila zastarela oprema z velikimi izgubami zamenjana v serijah. Naslavljanje težave, kot so velika nihanja obremenitve, trifazno neravnovesje in čezmerni harmoniki, to izdelek - izkoriščanje prednosti 3D navitega jedra za stabilizacijo in uravnoteženje napetosti - bistveno izboljšano kakovost napajanja. Meritve na terenu so pokazale več kot 30-odstotno zmanjšanje izgube v prostem teku na enoto in 40-odstotno zmanjšanje stopnja izpada napajanja za distribucijsko območje. Enota je zelo primerna za kompleksno delovanje na podeželju pogojih, ki olajšajo energetsko učinkovite nadgradnje omrežja.

2. Projekt polnilne postaje za težka tovorna vozila

Polnilna postaja za težka tovorna vozila v Suzhouju je namestila več enot tega modela transformatorja za podporo operacije, ki vključujejo pogoste zagone/ustavitve nasipnih pilotov in nenadne spremembe obremenitve. Z odlično toploto zmogljivost disipacije (samohlajenje v olju), transformator ohranja stabilno in nadzorovano tuljavo temperature med delovanjem pri polni obremenitvi brez izklopov zaradi pregretja. To zagotavlja 24-urno neprekinjeno delovanje delovanje postaje, kar učinkovito zmanjša stroške, povezane z vzdrževanjem in izpadi.

pogosta vprašanja

V1: Kateri nivoji napetosti in scenariji uporabe so združljivi z oljno potopljenim samohlajenim Usune 630kVA transformator?

Izdelek podpira vse običajne visoke napetosti (10kV, 20kV in 36kV) in je primeren za aplikacije kot so nadgradnje mestnega in podeželskega omrežja, industrijska in rudarska distribucija električne energije, polnilne postaje in montažne ali modularne postaje. Ima samohladilno zasnovo brez ventilatorja, potopljeno v olje, primerno za uporabo na prostem namestitev; je odporen na ekstremne temperature, prah in blago korozijo, kar ponuja izjemno prilagodljivost na različne pogoje delovanja.

V2: Katere so specifične prednosti tega transformatorja pri varčevanju z energijo in kako zmanjšuje stroške?

Glavna značilnost izdelka za varčevanje z energijo je njegova 3D struktura navitega jedra brez rež, ki znatno zmanjša magnetno tokokroga, izgube brez obremenitve in obremenitve, hkrati pa učinkovito zmanjša harmonične izgube in izgube, povezane s toploto. Pod standardom pogojih delovanja zmanjša skupno porabo energije za 20–30 % v primerjavi s klasično opremo enako kapaciteto. To vodi do znatnih prihrankov pri letnih stroških električne energije in zmanjšanju emisij ogljika, usklajevanje s politikami zelene energije in zagotavljanjem izjemnih dolgoročnih gospodarskih koristi.

V3: Kakšne so prednosti glede življenjske dobe opreme ter dnevnega delovanja in vzdrževanja (O&M)?

Oprema uporablja zračno izoliran valovit rezervoar za olje in protikorozijske izolacijske materiale razreda A, ki znatno upočasnijo staranje olja in same enote, kar ima za posledico daljšo življenjsko dobo od standardne transformatorji. Ponaša se z nizko stopnjo napak in močno odpornostjo na udarce in motnje. Redno vzdrževanje zahteva le redne preglede nivoja olja in stanja izolacije, zaradi česar je O&M preprosto in stroškovno učinkovito – idealno za scenarije, ki zahtevajo dolgotrajno neprekinjeno delovanje.
