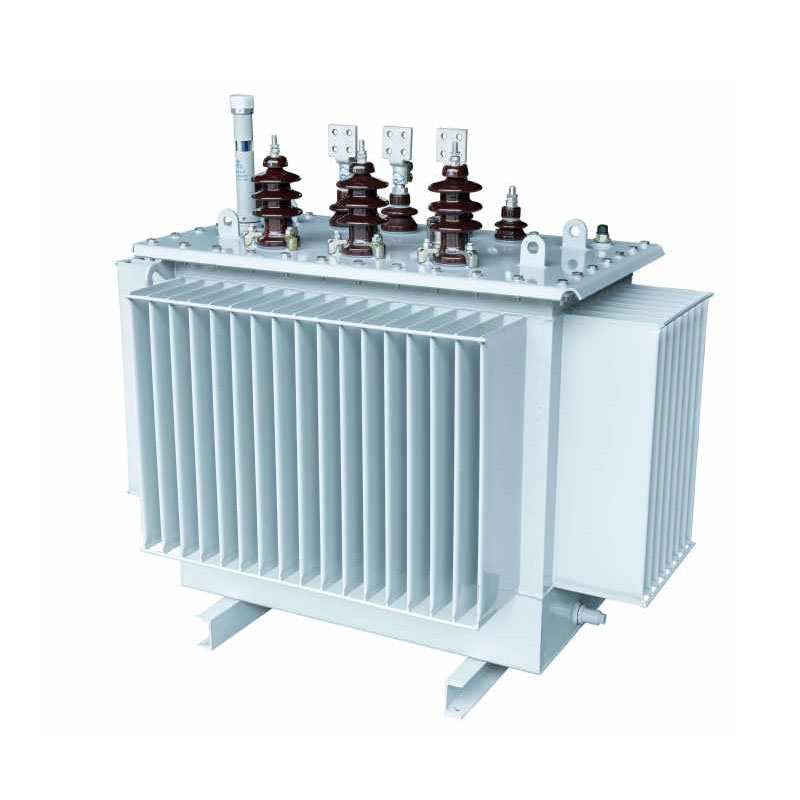

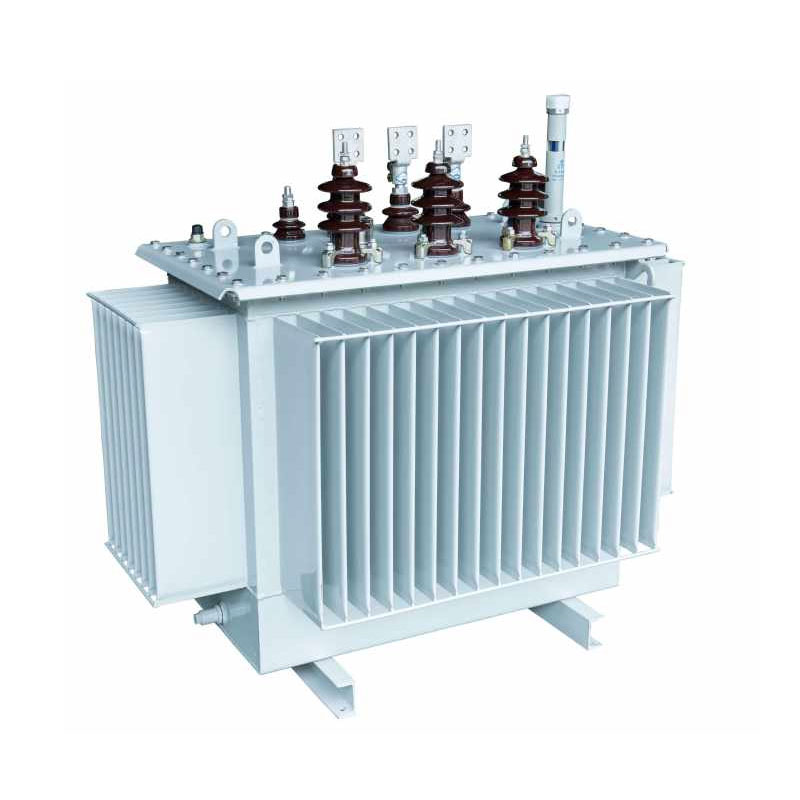

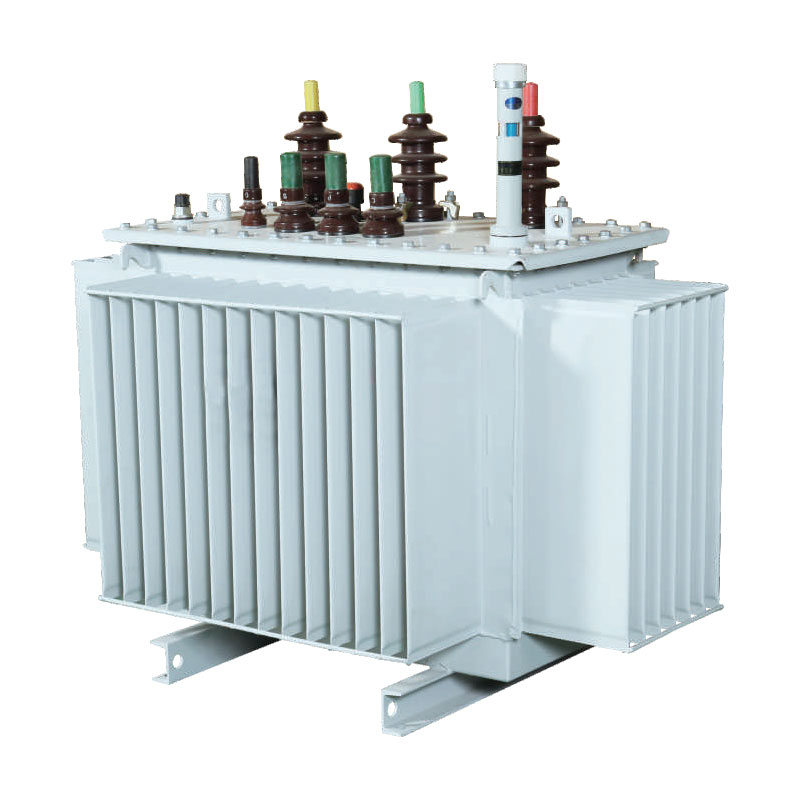

Oljni razdelilni transformator 1600KVA

Oljni razdelilni transformator Usune 1600 kVA je optimiziran za reševanje pogostih težav, ki jih najdemo v tradicionalnih transformatorjev, kot so visoke izgube, čezmeren hrup, trifazno neravnovesje in slaba okoljska prilagodljivost. Jedro uporablja 3D postavitev rane, ki tvori enakostranični trikotnik; magnetno vezje je brez vrzeli, s tremi enako dolgimi magnetne poti, katerih razdalja je čim manjša. Prečni prerez jedra stebra se bistveno približa krožni obliki povečanje učinkovitosti magnetne prepustnosti, bistveno zmanjšanje izgub brez obremenitve in hrupa pri delovanju, doseganje natančnih trifazno ravnovesje in ublažitev harmoničnih motenj.

Primeren za napetostne aplikacije 10 kV, 20 kV in 36 kV, izdelek je natančno izdelan v standardiziranih obratih in je podvržen strogemu, celovitemu testiranju. Odlikuje ga stabilno delovanje, močna odpornost proti preobremenitvi in visoka obratovalna varnost, zaradi česar je idealna izbira za integracijo z montažnimi ali modularnimi transformatorskimi postajami in prednostna rešitev za moderne nadgradnje pametnih omrežij.

Glavne strukturne značilnosti

1. Jedrni sistem

Jedro uporablja visoko prepustne, zrnato usmerjene silicijeve jeklene pločevine z nizkimi izgubami, obdelane z uporabo uvoženega zahodnega Nemška oprema za prečno rezanje Georg in tehnika brezšivnega spajanja 45°. Oblikovane so silicijeve jeklene pločevine v večstopenjsko strukturo krožnega prereza, ki popolnoma odpravlja zračne reže magnetnega vezja in zmanjšuje izgube toka uhajanja, s čimer se učinkovito zmanjša hrup delovanja in poraba energije brez obremenitve. Celotno jedro struktura je kompaktna in stabilna z visoko odpornostjo proti magnetni nasičenosti, kar zagotavlja dolgoročno gladko delovanje opreme delovanje.

2. Struktura navitja

Oljni razdelilni transformator 1600 kVA uporablja diferencirano zasnovo navitja: visokonapetostno navitje ima cilindrično strukturo, medtem ko nizkonapetostno navitje podpira tako cilindrično kot folijsko vrsto konfiguracije. Ta zasnova bistveno poveča odpornost opreme na kratke stike in strele udarci, ki preprečujejo deformacijo tuljave ali poškodbe zaradi tokovnih sunkov. Koncentrična razporeditev visokih in nizkonapetostne tuljave optimizirajo distribucijo magnetnega vezja, kar zagotavlja enakomernejši prenos moči in celovito izboljšanje splošne operativne učinkovitosti.

3. Struktura rezervoarja

Rezervoar je izdelan iz visoko natančnega hladno valjanega jekla z uporabo specializirane linije za proizvodnjo valovitih rezervoarjev. Njegova površina je obdelana s petrokemično protikorozijsko prevleko, ki nudi dolgotrajno odpornost na olje in kemična erozija, zaradi česar je primeren za različna težka industrijska okolja. Valovita struktura služi a dvojni namen: omogoča učinkovito odvajanje toplote za stabilizacijo dviga temperature med delovanjem pri polni obremenitvi hkrati pa se prilagaja toplotnemu raztezanju in krčenju transformatorskega olja. Popolnoma zaprta struktura izolira enoto od zraka, upočasni staranje izolacijskega olja in bistveno podaljša življenjsko dobo opreme življenjska doba.

4. Izolacijska struktura

Enota uporablja izolacijski sistem razreda A, ki ga odlikuje visoka dielektrična trdnost in odlična odpornost na visoke temperature. Z visoko- in nizkonapetostnimi tuljavami, razporejenimi koncentrično, je reža med tuljavami uporablja kompozitno strukturo – združuje ovoj iz papirnatih cevi z majhnimi oljnimi režami – za optimizacijo notranje postavitev izolacije in odpravo izolacijskih "mrtvih con". To učinkovito izboljša zmožnost vzdržljivosti napetosti in izolacijska stabilnost, preprečevanje dielektričnega razpada in napak pri praznjenju, s čimer se zagotovi varno in zanesljivo dolgoročno delovanje.

Vrsta izdelka

Gospodarske koristi in varčevanje z energijo/zmanjšanje emisij

Oljni razdelilni transformator Usune 1600 kVA nudi izjemno učinkovitost pri varčevanju z energijo, kar znatno zmanjša letne stroške električne energije in emisije ogljika za uporabnike. Naslednje osnovne formule omogočajo natančno količinsko opredelitev operativne vrednosti opreme:
1. Formula za letni strošek električne energije: letni strošek (CNY/leto) = [izguba brez obremenitve (kW) + izguba obremenitve (kW) × (povprečni faktor obremenitve)²] × 365 dni × 24 ur × cena električne energije
2. Formula za emisije ogljika: letne emisije CO₂ = [izguba brez obremenitve (kW) + izguba obremenitve (kW) × (povprečni faktor obremenitve)²] × 365 dni × 24 ur × faktor emisije ogljika (kg-CO₂/kWh)
V primerjavi s tradicionalnimi transformatorji z enakimi specifikacijami ima ta izdelek nižje izgube v prostem teku in obremenitvi. V tipičnih industrijskih delovnih pogojih s 60-odstotnim povprečnim faktorjem obremenitve ta enota doseže znatne prihranke električne energije, neposredno zmanjša stroške energije podjetja in emisije ogljika. Usklajen je z zahtevami politike "Dual Carbon" in ustvarja tako ekonomsko kot okoljsko vrednost za uporabnike.

Tehnični parametri

Trifazni oljni razdelilni transformator serije 10kV S11

Opomba: Za transformatorje z nazivno zmogljivostjo 500 kVA in manj je izguba obremenitve nad rampo v tabeli velja za Dyn11 priključno skupino, izguba obremenitve pod rampo pa velja za priključno skupino Yyn0.

10 kV trifazni potopljeni razdelilni transformator serije S13

Trifazni oljni razdelilni transformator serije 10kV S14

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

Primer uporabe v resničnem svetu

Kot profesionalen in zanesljiv dobavitelj električne opreme je bil Usunejev 1600kVA 10kV oljni razdelilni transformator uspešno uveden v projekt obnove mestno-podeželskega omrežja v mestu Donghai, Lufeng, Guangdong. Namestitev učinkovito rešili lokalne težave glede nezadostne moči in nestabilne oskrbe.

Pred nadgradnjo tradicionalna distribucijska oprema tega območja ni imela zadostne zmogljivosti; med vrhuncem poletja povpraševanje, težave, kot so padci napetosti in izklopi zaradi preobremenitve, so bile pogoste, kar je močno vplivalo na elektriko v stanovanjih uporabo in poslovanje malih in mikro podjetij. Leta 2026 je lokalni urad za oskrbo z električno energijo začel nadgradnjo omrežja projekt. Po večdimenzionalni primerjavi zmogljivosti izdelka, zmožnosti varčevanja z energijo in delovanja stabilnosti, so izbrali Usunejev visoko učinkovit oljni razdelilni transformator.

Projekt je uporabil model postavitve montažne transformatorske postaje. Ko je oprema naročena, je značilna nizke izgube, nizek hrup in odlično trifazno ravnotežje—učinkovito odpravila ozka grla pri oskrbi z električno energijo v regiji. Enota deluje stabilno pri visokih temperaturah in poletnih pogojih visoke obremenitve brez neobičajnega hrupa ali harmonike motnje. Izmerjeni podatki kažejo, da so izgube opreme veliko nižje kot pri standardnih transformatorjih nacionalna merila; letni stroški električne energije v omrežju so se zmanjšali za več kot 18 %, skupaj z zmanjšanjem emisij ogljika. Ta stabilna oskrba z električno energijo zagotavlja zanesljivo elektriko za prebivalce in neprekinjeno proizvodnjo za lokalno predelavo podjetij, s čimer je projekt uveden kot merilo uspešnosti za energetsko varčne prenove omrežja v vzhodnem Guangdongu.

pogosta vprašanja

V1: Za katere scenarije je primeren oljni razdelilni transformator Usune 1600 kVA?

Linija izdelkov pokriva napetostne ravni 10 kV, 20 kV in 36 kV, kar ponuja izjemno prilagodljivost. Je predvsem uporablja se za nadgradnjo mestnega in podeželskega omrežja, distribucijo električne energije za industrijska in rudarska podjetja ter uvedbo v težkih industrijskih okoljih, kot so kemični obrati in obrati za predelavo hrane. Združljiv je z montažnimi ohišja in kombinirane transformatorske postaje ter izpolnjuje zahteve po visoki moči napajanja scenarijev, kot je inženiring predorov projektov in velikih komercialnih kompleksov.

V2: Katere so glavne prednosti tega transformatorja v primerjavi s tradicionalnimi izdelki?

V primerjavi s tradicionalnimi transformatorji enake zmogljivosti ponuja ta izdelek štiri ključne prednosti: prvič, 3D zasnova navitega jedra z magnetnim vezjem brez vrzeli povzroči nižje izgube in zmanjšan hrup; drugič, optimizirano tuljava in izolacijska struktura zagotavljata vrhunsko odpornost na kratek stik in povečano varnost delovanja; tretjič, Valoviti rezervoar za olje industrijskega razreda, odporen proti koroziji, je primeren za težke pogoje delovanja in zagotavlja daljša življenjska doba; in četrtič, natančno trifazno uravnoteženje zavira harmonike tretjega reda in zagotavlja več stabilna kakovost napajanja.

V3: Kakšna je življenjska doba in dolgoročni stroški vzdrževanja oljnega razdelilnega transformatorja 1600 kVA?

Oprema ima popolnoma zaprto strukturo rezervoarja za olje, ki izolira enoto od zraka in tako upočasni staranje izolacijskega olja in omogoča življenjsko dobo več kot 20 let. Z zrelo, zanesljivo zasnovo in izjemno nizka stopnja okvar, enota ne potrebuje pogostega vzdrževanja - le občasna preverjanja nivoja olja in delovanja hrup je potreben. V primerjavi s tradicionalnimi transformatorji bistveno zmanjša stroške dela in materiala z delovanjem in vzdrževanjem, ki nudi vrhunsko stroškovno učinkovitost v celotnem življenjskem ciklu.
