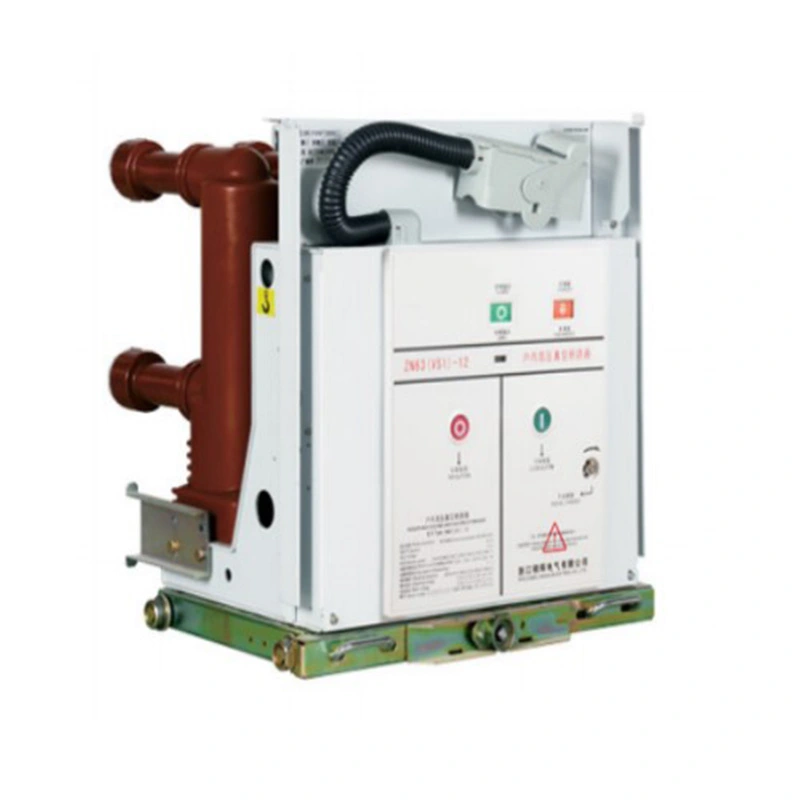

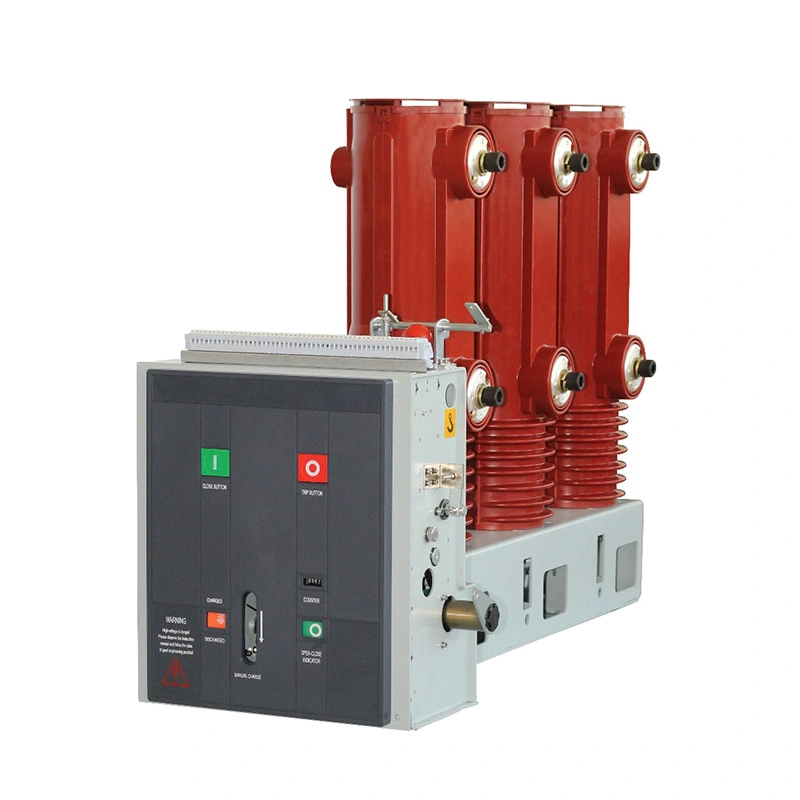

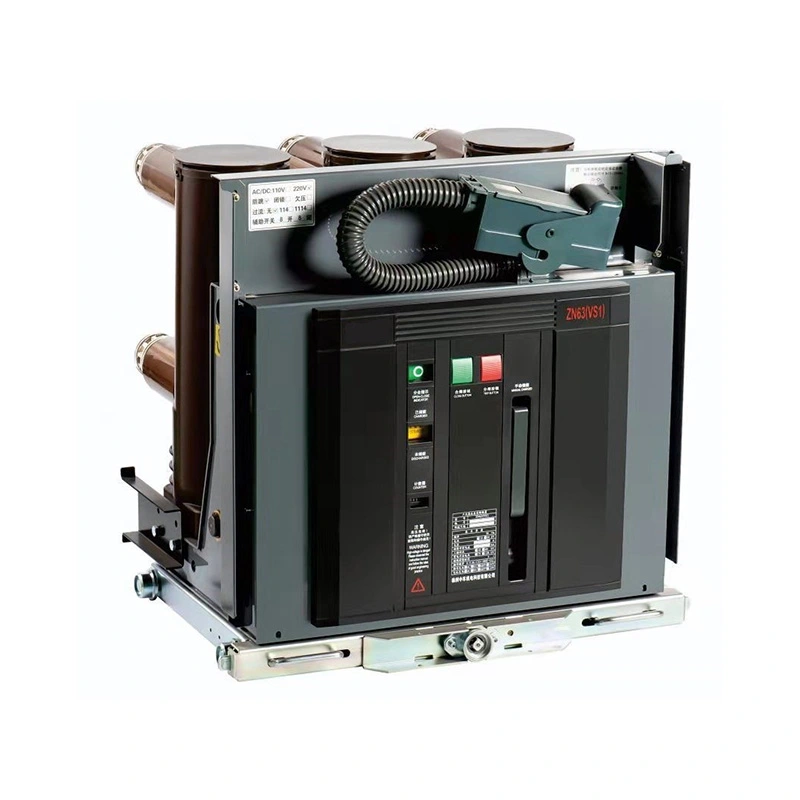

Visokonapetostni vakuumski odklopnik Usune 36 kV je zasnovan za zahtevne aplikacije distribucije električne energije, kjer potrebne so stabilna zmogljivost prekinitev, prilagodljiva konfiguracija in zanesljiv nadzor. Z optimiziranim VS1 strukturno zasnovo, napredno tehnologijo prekinitve vakuuma in izbirne inteligentne zaščitne funkcije, izdelek zagotavlja zanesljivo rešitev za sodobne visokonapetostne stikalne sisteme.
Pri projektih visokonapetostnih stikalnih naprav so mehanske dimenzije in združljivost omar kritični dejavniki izbor opreme.
Struktura fiksnega tipa VS1 je zasnovana z optimiziranimi dimenzijami namestitve, kar inženirjem omogoča integracijo odklopnik v različne konfiguracije omar v skladu z zahtevami nazivnega toka.
Standardnona struktura podpira različne širine omar in trenutne ravni, kar zagotavlja prilagodljivost za različne zasnove električnih sistemov.
| Širina omare | Nazivni tok | Značilnosti glavnih dimenzij |
| 800 mm | 630A-1600A | Kompaktna struktura za srednje tokovne aplikacije |
| 1000 mm | 630A-1600A | Primerno za večje konfiguracije omar |
| 1000 mm | 1600A-5000A | Zasnovan za višje tokovne zahteve |
Optimizirana mehanska postavitev pomaga zmanjšati težave pri namestitvi, hkrati pa izboljša usklajevanje opreme z visokonapetostne stikalne naprave.
Natančno ujemanje dimenzij je pomembno za zmanjšanje inženirskih sprememb med namestitvijo projekta.

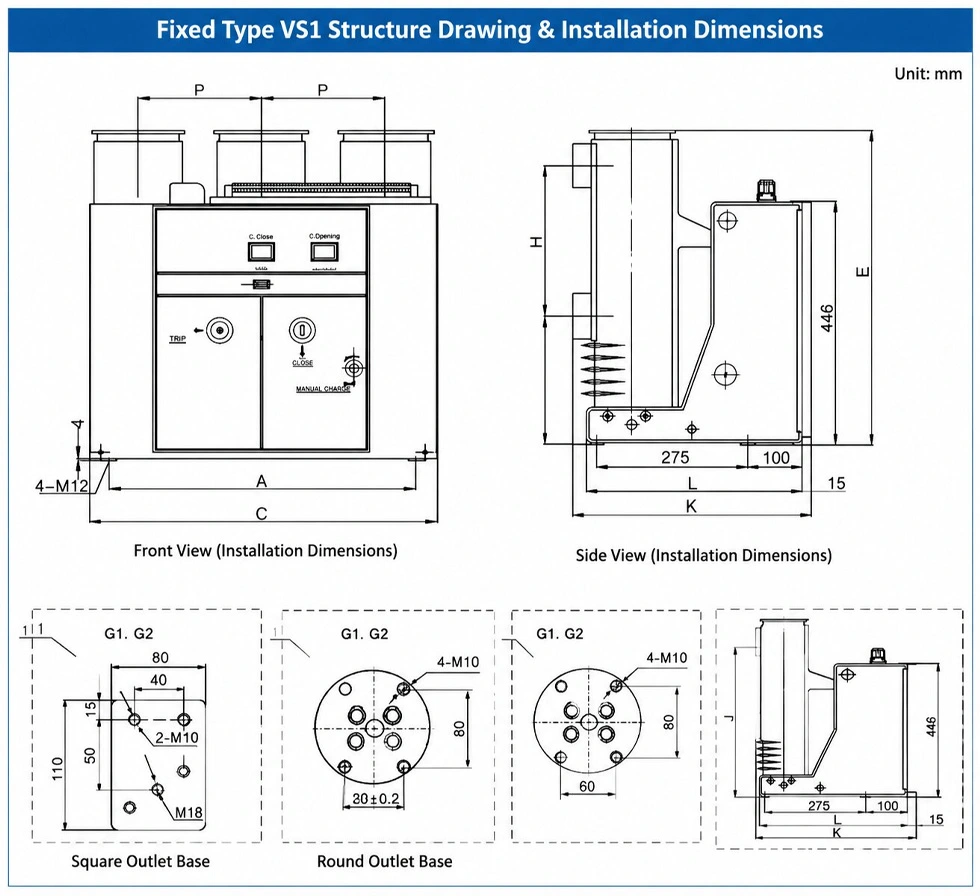

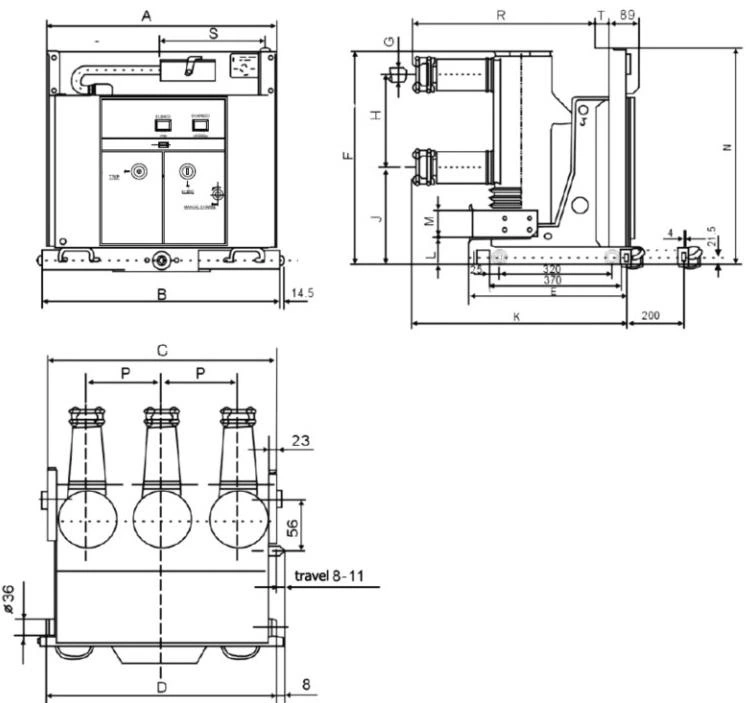

Serija VS1 zagotavlja standardizirane dimenzije namestitve, vključno s položajem namestitve, razporeditvijo sponk in zahteve za vmesnik kabineta.
| Parameter | 800 mm omarica | 1000 mm omara |
| Razpon nazivnega toka | 630A-1600A | 630A-5000A |
| Vrsta aplikacije | Fiksna namestitev | Fiksna namestitev |
| Oblikovanje strukture | Kompaktna konfiguracija | Konfiguracija visoke zmogljivosti |
Ta standardizirana zasnova strankam omogoča izbiro ustreznih konfiguracij glede na zmogljivost sistema in omarico zahteve.
Krmilni sistem neposredno vpliva na zanesljivost delovanja visokonapetostne stikalne opreme.
Visokonapetostni vakuumski odklopnik Usune 36 kV ima profesionalno zasnovo krmilnega vezja z opcijo komponente, vključno z zapiralno tuljavo, odpiralno tuljavo, pomožnimi stikali, blokirno tuljavo, sistemom za shranjevanje energije motorja in prenapetostna sprožilna tuljava.
| Komponenta | funkcija |
| HQ zapiralna tuljava | Nadzira delovanje zapiranja odklopnika |
| TQ odpiralna tuljava | Nadzira delovanje odpiranja odklopnika |
| M motor | Zagotavlja funkcijo shranjevanja energije |
| S1 pomožno stikalo | Označuje stanje shranjevanja energije |
| S8 pomožno stikalo | Označuje testni položaj |
| S9 pomožno stikalo | Označuje delovni položaj |
| Blokirna tuljava Y1 | Zagotavlja zaščito pred zaklepanjem delovanja |
| Y7-Y9 nadtokovna tuljava | Zagotavlja zaščito pred prevelikim tokom |
Ta konfiguracija omogoča inženirjem, da prilagodijo nadzorni sistem glede na različne zahteve projekta.
Med električnim delovanjem lahko ponavljajoči se signali zapiranja povzročijo nenormalna preklopna dejanja.
Izbirni protiodbojni rele pomaga preprečiti ponavljajoče se zapiranje tako, da odklopi zapiralni tokokrog, ko signal za zapiranje ostane predolgo aktiven.
Ta funkcija izboljša stabilnost delovanja in ščiti mehanizem mehanskega upravljanja pred nepotrebnim ponavljanjem dejanja.
Funkcija blokiranja preprečuje nepravilno delovanje, ko krmilni pogoji niso izpolnjeni.
Ko sekundarni krmilni napajalnik ni aktiviran ali ne dosega zahtevanega območja napetosti, pride do blokade mehanizem preprečuje nevarno zapiranje.
Ta zasnova izboljšuje varnost delovanja v zapletenih visokonapetostnih okoljih.
Izbirna funkcija sprožitve previsokega toka zagotavlja inteligentno zaščito pred napakami.
Sistem sprejema signale trifaznega toka s sekundarne strani tokovnega transformatorja in jih primerja z prednastavljene vrednosti. Ko tok preseže nastavljeno vrednost, zaščitna enota pošlje sprožilni signal za odpiranje odklopnik in zaključite postopek zaščite pred napako.
| Zaščitna funkcija | Opis |
| Zaznavanje toka | Nadzoruje tokovne signale faze A, B, C |
| Primerjava signalov | Primerja trenutne vrednosti s prednastavljenimi nastavitvami |
| Izhod potovanja | Aktivira odpiranje odklopnika |
| Rezultat zaščite | Varno odklopi napakni tok |
Različni projekti lahko zahtevajo različne ureditve krmilnega vezja.
Izdelek podpira izbirne konfiguracije ožičenja glede na zahteve kupcev, vključno s kombinacijami z funkcija proti odboju, funkcija blokiranja in možnosti delovanja.
| Konfiguracija | Proti odboju | Funkcija blokiranja |
| Standardnoni nadzor | Neobvezno | Neobvezno |
| Konfiguracija zaščite | Na voljo | Na voljo |
| Prilagojeno ožičenje | V skladu z zahtevami projekta | V skladu z zahtevami projekta |
Prilagodljiva zasnova ožičenja omogoča boljšo integracijo z različnimi sistemi zaščite in avtomatizacije.
Pri uporabi enosmernega napajanja mora polarnost črtkanih priključkov ostati enaka.
Polariteta ožičenja motorja mora slediti določenemu diagramu vezja, da se zagotovi pravilno delovanje shranjevanja energije.
Shema ožičenja predstavlja odklopnik v preskusnem položaju brez shranjevanja energije in v odprtem stanju.
Pravilno ožičenje je bistveno za zanesljivo delovanje krmilnega sistema.
Visokonapetostni vakuumski odklopnik Usune 36 kV je razvit za visokonapetostne distribucijske sisteme, ki zahtevajo zanesljiva preklopna zmogljivost in dolgoročna stabilnost delovanja.
Njegova optimizirana mehanska struktura, zanesljiva tehnologija prekinitve vakuuma in prilagodljiva krmilna konfiguracija omogočajo primeren je za projekte distribucije električne energije, kjer sta ključnega pomena varnost in zanesljivost.
Za inženirska podjetja in proizvajalce stikalnih naprav je združljivost z obstoječimi sistemi pomembna izbira faktor.
Standardnoizirana struktura, več možnosti širine omarice in nastavljiva krmilna vezja poenostavljajo integracijo v različne rešitve visokonapetostnih stikalnih naprav.
Pri izbiri visokonapetostnih odklopnikov morajo kupci pogosto uravnotežiti operativne zahteve in zaščito funkcije.
| Primerjalni predmet | Standardnona konfiguracija | Konfiguracija zaščite |
| Osnovna preklopna funkcija | Na voljo | Na voljo |
| Funkcija proti odboju | Neobvezno | Vključeno, ko je potrebno |
| Zaščita pred blokiranjem | Neobvezno | Na voljo |
| Prenapetostna zaščita | Zunanja zahteva | Integrirana možnost |
| Stopnja varnosti sistema | Standardnono delovanje | Izboljšana zaščita |
Različni sistemi napajanja zahtevajo različne tokovne zmogljivosti.
| Razpon nazivnega toka | Priporočena aplikacija |
| 630A-1600A | Sistemi za porazdelitev srednje obremenitve |
| 1600A-5000A | Napajalni sistemi z večjo zmogljivostjo |
Izbira pravilne nazivne vrednosti toka pomaga izboljšati učinkovitost sistema in prepreči preobremenitev opreme.

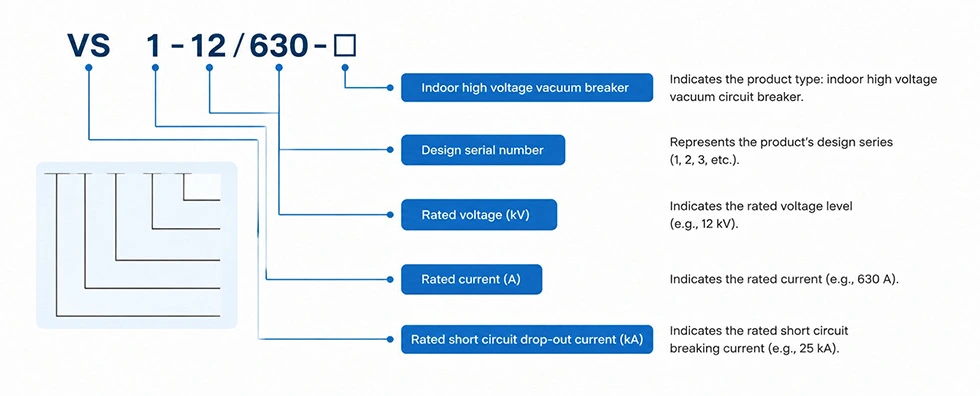

| Parameter | Specifikacija |
| Vrsta izdelka | 36 kV visokonapetostni vakuumski odklopnik |
| serija | VS1 |
| Vrsta namestitve | Fiksni tip |
| Nazivni tok | 630A-5000A |
| Širina omare | 800 mm / 1000 mm |
| Prekinitvena tehnologija | Prekinitev vakuumskega obloka |
| Možnosti nadzora | Zaščita proti odboju/blokiranju/prenapetostnemu toku |
| Standardnoi | IEC in GB |
| Certificiranje | CE |
Za zagotovitev pravilne konfiguracije morajo kupci pred naročilom zagotoviti popolne tehnične zahteve.
| Informacije | Namen |
| Nazivna napetost | Potrdite nivo sistemske napetosti |
| Nazivni tok | Izberite primerno kapaciteto |
| Dimenzije omare | Zagotovite združljivost namestitve |
| Nadzorna napetost | Ujemanje z operacijskim sistemom |
| Zahteve za ožičenje | Potrdite izbirne funkcije |
| Zaščitne zahteve | Izberite dodatne module |
Natančne tehnične informacije pomagajo skrajšati čas inženirske potrditve in izboljšajo učinkovitost projekta.
Usune uporablja strogo vodenje kakovosti v celotnem razvoju izdelka, proizvodnji in testiranju.
| Certificiranje | Standardno |
| Vodenje kakovosti | ISO 9001 |
| Upravljanje z okoljem | ISO 14001 |
| Upravljanje varstva pri delu | ISO 45001 |
| Električni standard | IEC in GB |
| Certificiranje izdelka | CE |
Ti certifikati dokazujejo predanost podjetja Usune dobavi zanesljive visokonapetostne električne opreme za globalne stranke.
Stranke morajo upoštevati nazivno napetost, nazivni tok, združljivost omarice, zahteve glede nadzora in zaščito funkcije.
ja Konfigurirate lahko funkcije, kot so nadzor proti odboju, zaščita pred blokiranjem in prenapetostni izklop glede na zahteve projekta.
Pravilno mehansko ujemanje zmanjša spremembe namestitve in izboljša učinkovitost integracije sistema.
Izdelek lahko podpira nadzor proti odboju, zaščito pred blokiranjem in inteligentne funkcije sprožitve previsokega toka.
