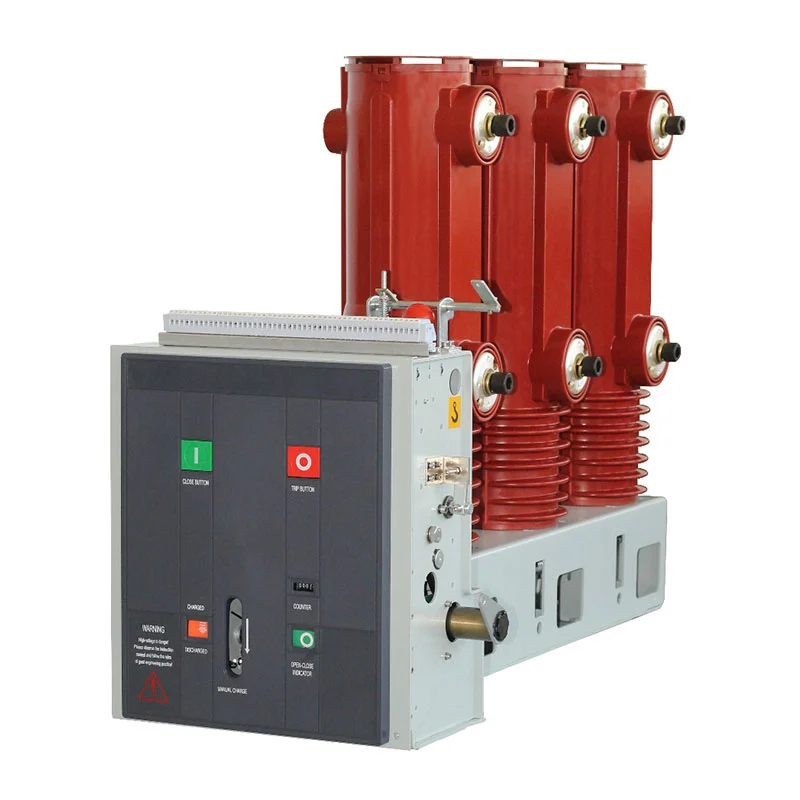

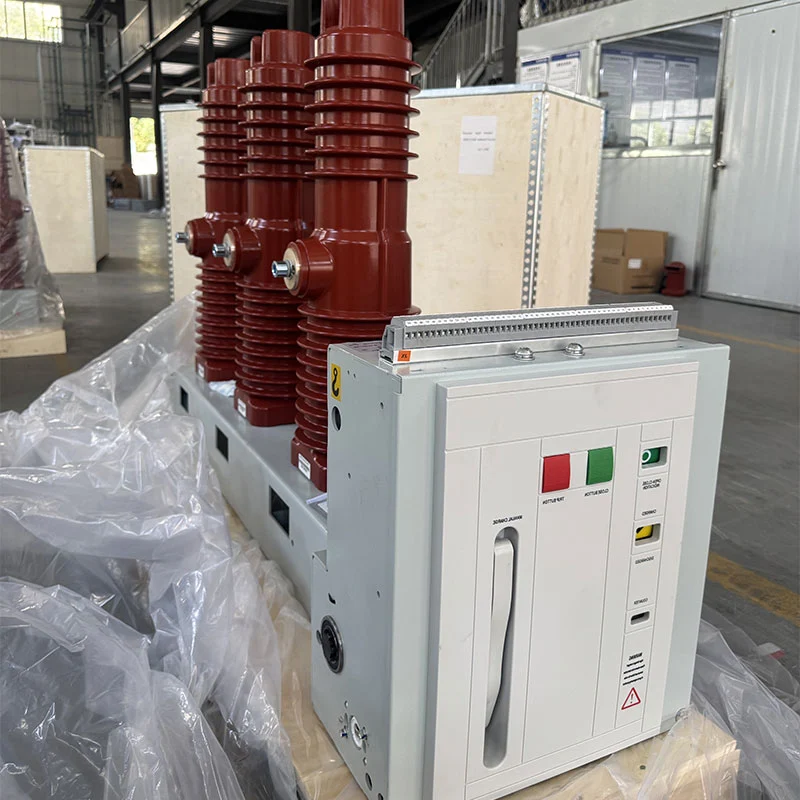

ZN85C-40.5 40,5kV notranji vakuumski odklopnik

Za razliko od kompletnih stikalnih omaric se ta notranji vakuumski odklopnik ZN85C-40.5 40,5 kV osredotoča na jedro preklopna funkcija napajalnega tokokroga. Njegova fiksna stransko nameščena struktura, modularni vzmetni pogonski mehanizem in tehnologija vakuumske prekinitve zagotavlja praktično rešitev za uporabo v zaprtih prostorih razreda 40,5 kV, vključno s sistemi kjer so potrebni pogosti preklopi.

Mehanska zasnova za dosledno preklapljanje

Modularni vzmetni pogonski mehanizem

Delovni mehanizem je zasnovan posebej za značilnosti vakuumskega odklopnika 40,5 kV. To ima modularni vzmetni mehanizem, nameščen znotraj okvirja odklopnika, ki omogoča mehanske izhodne značilnosti da ustreza zahtevam delovanja vakuumskega prekinjevalnika.

Mehanizem je zasnovan okoli zgornje in spodnje razporeditve odklopnika in tvori integrirani del celotna struktura. Ta konfiguracija poenostavlja pot mehanskega prenosa, hkrati pa zagotavlja stabilno podlago za zapiranje in odpiranje.

Fiksna stransko nameščena struktura

Fiksna stransko nameščena konfiguracija je namenjena električni opremi v zaprtih prostorih, kjer je odklopnik nameščen kot a namensko preklopno komponento. Odvisno od zasnove projekta, konfiguracije, kot so desna izhodna linija, vrh lahko izberete dohodne in vgrajene aranžmaje.

V primerjavi s celotno izvlečno stikalno omarico ta struktura omogoča oblikovalcu projekta, da se osredotoči na integracija odklopnika z zahtevano primarno in sekundarno električno opremo glede na specifičnost ureditev sistema.

Shranjevanje energije in delovni proces

Spomladansko shranjevanje energije

Energija zapiranja je mehansko shranjena v vzmetnem mehanizmu. Shranjevanje energije se lahko izvede preko motorja ali ročno z ročajem za shranjevanje energije. Med motoriziranim delovanjem sistem menjalnika poganja gred za shranjevanje energije in napne vzmet za zapiranje, dokler ni dosežen določen položaj shranjene energije.

Ko je shranjevanje energije končano, zadrževalni mehanizem drži vzmet v položaju in hranilnik energije indikator spremeni v ustrezno stanje. Pomožno stikalo tudi prekine napajanje motorja, ko je dosežen položaj shranjene energije, tako da je odklopnik pripravljen na ukaz za zapiranje.

Zaključna operacija

Postopek zapiranja se lahko sproži ročno z gumbom za zapiranje ali električno s krmiljenjem vezje. Ko zapiralni elektromagnet deluje, se shranjena energija vzmeti sprosti skozi odmikač in prenosni mehanizem.

Povezovalni mehanizem nato poganja izolirano delovno palico in gibljivi kontakt proti položaju zapiranja, medtem ko stiskanje kontaktne vzmeti. Po končanem zapiralnem hodu zadrževalni mehanizem zadrži zaprto položaj in pomožno stikalo se ustrezno spremeni.

Operacija odpiranja

Odpiranje se lahko sproži ročno ali z električnim ukazom za odpiranje. Mehanizem za odpiranje odklene zapiralno držalo, ki omogoča, da shranjena energija kontaktnih in zavornih vzmeti loči vakuumski prekinjevalec kontakti.

V zadnji fazi odpiranja hidravlični blažilnik absorbira preostalo mehansko energijo in nadzoruje položaj ločitve. Ta usklajeni mehanizem pomaga vzdrževati nadzorovan proces odpiranja.

Konfiguracija električnega nadzora

Zapiranje in odpiranje tuljav

Odklopnik je mogoče konfigurirati z AC ali DC napajanjem glede na zahteve projekta. Priloženo konfiguracija vključuje možnosti AC110/220V in DC110/220V za zapiralne in odpiralne tuljave, kar zagotavlja prilagodljivost za različne podpostaje in industrijske nadzorne sisteme.

Zapiralna tuljava ima nazivno moč 288 W, medtem ko je zapiralna tuljava prav tako navedena na 288 W. Normalno delovanje območje napetosti je 85%–110% nazivne napetosti za zapiralno tuljavo in 65%–120% nazivne napetosti za odpiralno tuljavo.

Motor za shranjevanje energije

Motor za shranjevanje energije zagotavlja samodejno pripravo na naslednje zapiranje. Priloženi ZYJ220 konfiguracija uporablja napajanje DC220V z nazivno vhodno močjo 90W. Pri nazivni delovni napetosti hranilnik energije čas ni daljši od 15 sekund.

Ta ureditev omogoča, da odklopnik po delovanju obnovi svoje stanje shranjene energije, ne da bi ga potreboval stalno ročno posredovanje.

Vakuumska prekinitev za aplikacije 40,5 kV

Tehnologija vakuumskega gašenja obloka

Vakuumski prekinjevalec je odgovoren za prekinitev električnega tokokroga med odpiranjem. Ko je kontakti ločeni, postopek prekinitve poteka znotraj vakuumskega prekinjevalnika in ne v zračno izolirana stikalna komora.

Zaradi kombinacije vakuumske prekinitve in vzmetnega mehanskega prenosa je kladivo primerno za srednjenapetostne aplikacije v zaprtih prostorih, kjer se zahtevata zanesljiva preklopna zmogljivost in ponavljajoče se delovanje.

Primerno za pogosto delovanje

Prvotna zasnova serije ZN85C-40.5 upošteva aplikacije, ki zahtevajo pogosto preklapljanje. Njegovo delovanje mehanizem je prilagojen karakteristikam vakuumskega prekinjevalnika 40,5 kV, medtem ko je motoriziran hranilnik energije sistem zmanjša potrebo po večkratnem ročnem polnjenju.

Zaradi tega je oprema primerna za industrijske objekte, transformatorske postaje in elektrarne, kjer poteka preklopna operacija so del običajnega upravljanja električnega sistema.

Tipična področja uporabe

Elektrarne

Odklopnik je mogoče vključiti v distribucijo električne energije v zaprtih prostorih in električne nadzorne sisteme pri proizvodnji električne energije objektov, kjer je potrebno zanesljivo preklapljanje in varovanje električnih tokokrogov.

Podpostaje

V transformatorskih postajah se lahko fiksna notranja konfiguracija integrira v ustrezno visokonapetostno električno napeljavo sistem v skladu z razporeditvijo primarnega kroga, krmilno shemo in zahtevami zaščite.

Industrijska in rudarska podjetja

Za industrijske in rudarske objekte z znatnimi električnimi obremenitvami lahko odklopnik zagotovi preklapljanje in zaščita deluje v notranjih sistemih za distribucijo električne energije in je primerna za aplikacije, ki zahtevajo redne preklopne operacije.

Električni sistemi z daljinskim upravljanjem

Ker je postopke zapiranja in odpiranja mogoče električno krmiliti, je odklopnik mogoče integrirati z ustrezen sekundarni krmilni sistem za lokalno ali oddaljeno delovanje v skladu z zasnovo projekta.

Glavna tehnična konfiguracija

Delovno okolje

Pogoji storitve v zaprtih prostorih

Oprema je namenjena za notranjo namestitev in jo je treba uporabljati v okolju, primernem za visoko napetost električna oprema. Končni projekt mora upoštevati temperaturo okolja, vlažnost, nadmorsko višino, prezračevanje in druge okoljske pogoje pri določanju celotne električne konfiguracije.

Zahteve za namestitev

Odklopnik mora biti nameščen na mestu brez močnih vibracij, udarcev ali korozivnih okoljskih pogojev. Namestitev mora zagotoviti tudi dovolj prostora za delovanje in vzdrževanje okoli opreme in vzdržujte zahtevano mehansko poravnavo odklopnika in pripadajočih električnih komponent.

Standardi in zagotavljanje kakovosti

Manufacturing Management

Zhejiang Usune Electric Co., Ltd. uporablja integriran sistem upravljanja, ki zajema kakovost izdelkov, okolje upravljanje ter varnost in zdravje pri delu. Podjetje ima certifikate ISO 9001, ISO 14001 in ISO 45001, podpiranje nadzorovanih proizvodnih procesov od izbire komponent prek montaže in pregleda.

Skladnost z IEC, GB in CE

Izdelek je razvit v skladu z veljavnimi standardi IEC in GB z električnimi parametri in konfiguracijami določeno glede na posebne zahteve projekta. Za ustrezne je na voljo tudi certifikat CE konfiguracija produkta, zagotavljanje dodatne dokumentacijske podpore za mednarodne projekte.

Referenca inženirskega projekta

Projekt izstrelitve rakete Cas-space

Notranji vakuumski odklopnik ZN85C-40.5 40,5 kV je bil omenjen v Cas-space Rocket Launch Project, zagotavljanje praktičnega inženirskega primera uporabe visokonapetostne električne opreme podjetja Usune v zahtevnem okolju industrijsko okolje.

Primerjava izdelkov

Odklopnik v primerjavi s celotno stikalno napravo

Notranji vakuumski odklopnik ZN85C-40.5 40,5 kV je predvsem stikalna in zaščitna komponenta, medtem ko popolna izvlečna stikalna plošča vključuje odklopnik z zbiralkami, predelki za kable, krmilno opremo, zaščitne naprave in druge komponente omar. Zato je odklopnik bolj primeren, kadar projekt zahteva a namenska stikalna naprava 40,5 kV za integracijo v večji električni sistem.

Podpora za projekt Usune

Konfiguracija na podlagi električnih risb

Usune lahko določi ustrezno konfiguracijo glede na kupčev enolinijski diagram, nazivno napetost, krmiljenje moči, ureditve namestitve in delovnih zahtev. Ta pristop pomaga zagotoviti, da izbrani odklopnik je združljiv z okoliško primarno in sekundarno električno opremo.

Prilagojeni električni parametri

Za projekte s posebnimi krmilnimi napetostmi, ureditvijo namestitve ali obratovalnimi zahtevami je tehnična o konfiguraciji se je mogoče pogovoriti pred proizvodnjo. To omogoča notranjemu vakuumskemu odklopniku ZN85C-40.5 40,5 kV, da prilagoditi dejanskemu električnemu sistemu, namesto da bi se zanašal na fiksno standardno konfiguracijo.

pogosta vprašanja

Kakšna je glavna uporaba tega izdelka?

To je notranji vakuumski odklopnik 40,5 kV, zasnovan za električni nadzor in zaščito v elektrarnah, transformatorske postaje, industrijski objekti in rudarska podjetja.

Je odklopnik fiksni ali izvlečni?

ZN85C-40.5 uporablja fiksno stransko nameščeno konfiguracijo namesto izvlečne konstrukcije vozička.

Ali ga je mogoče upravljati ročno?

ja Vzmetni mehanizem podpira ročno shranjevanje energije in ročno upravljanje, medtem ko je tudi električno delovanje na voljo.

Katere krmilne napetosti so na voljo?

Zapiralne in odpiralne tuljave je mogoče konfigurirati za AC110/220V ali DC110/220V glede na zahteve projekta.

Kako dolgo traja proces shranjevanja energije?

Določeni čas shranjevanja energije konfiguracije motorja ZYJ220 je ≤15 sekund pri nazivni napetosti.

Je primeren za pogoste menjave?

ja Izdelek je zasnovan za aplikacije, ki zahtevajo pogosto delovanje, odvisno od veljavnega delovanja pogojev in tehnične konfiguracije.

Ali lahko Usune prilagodi odklopnik?

ja Usune lahko konfigurira izdelek v skladu s projektnimi risbami, električnimi parametri, nadzornimi zahtevami in pogoji namestitve.
