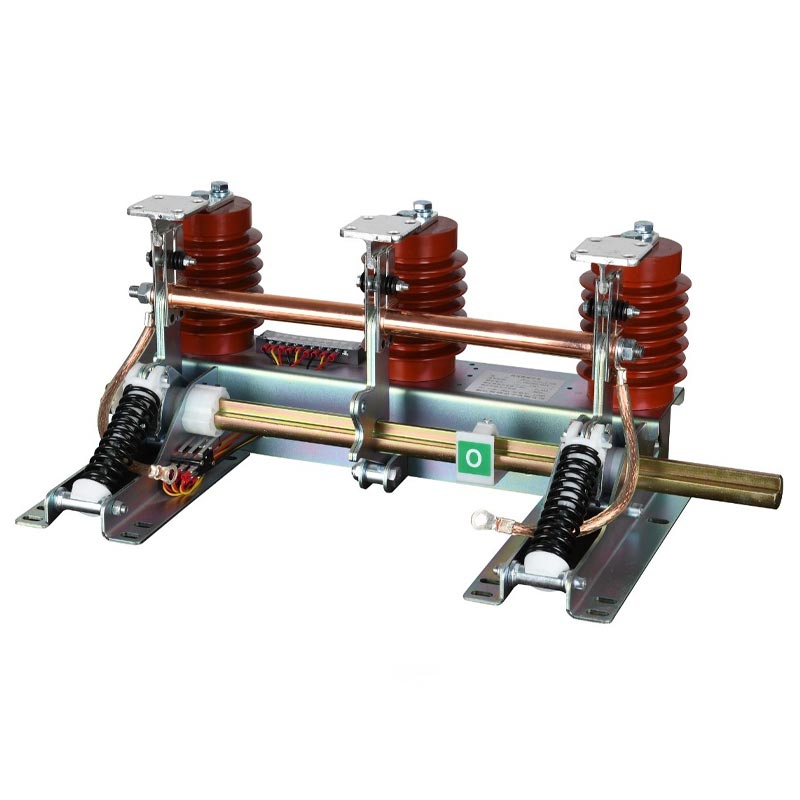

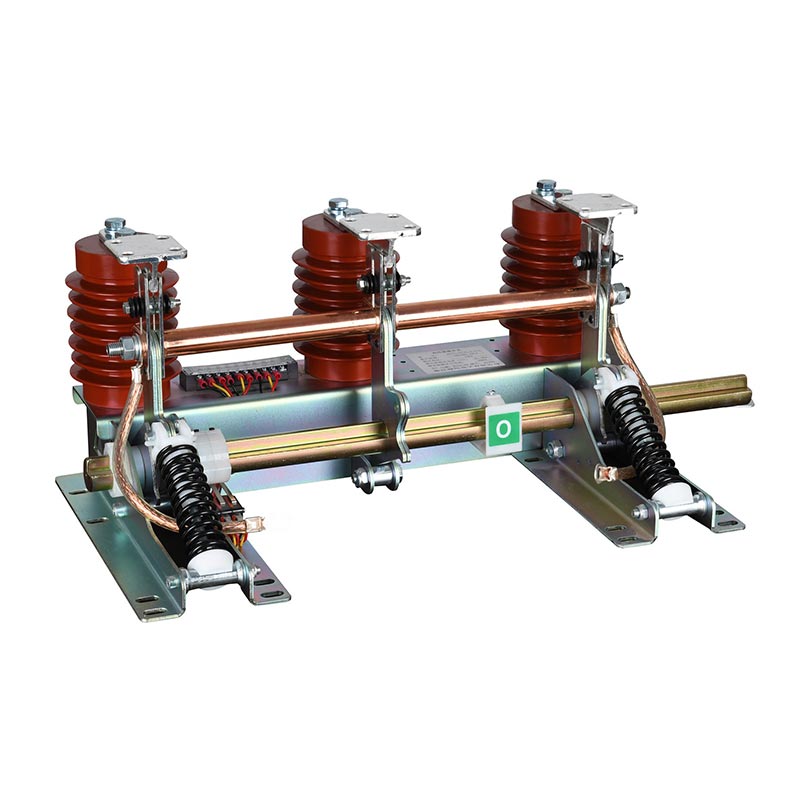

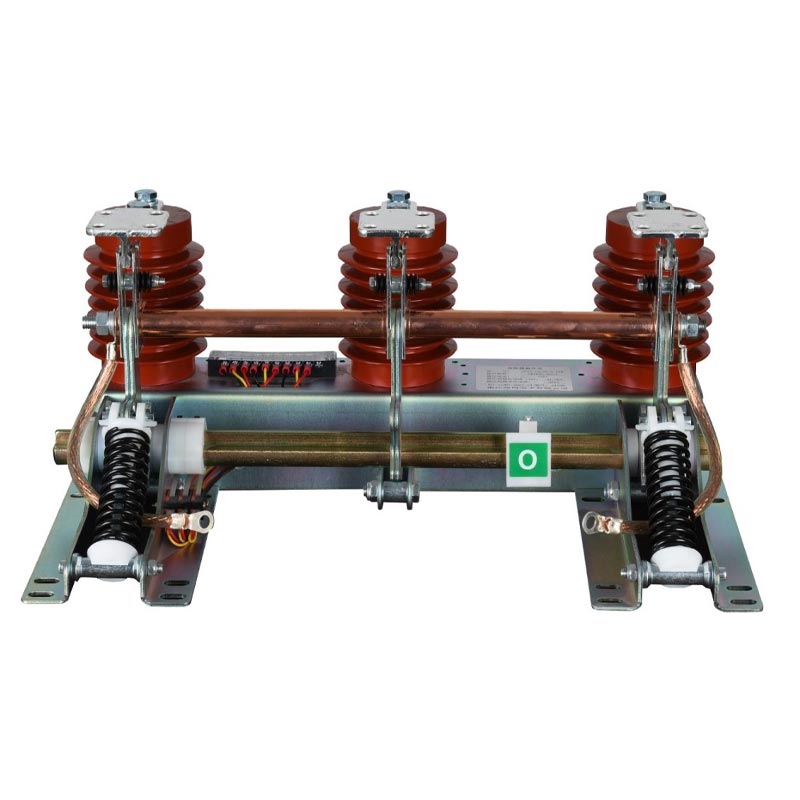

Ozemljitveno stikalo Jn15

Ozemljitveno stikalo Usune Jn15 je primerno za napajalne sisteme z izmeničnim tokom 12kV in pod 50Hz. Posebej zasnovan za vezje varnostno ozemljitev, se lahko uporablja z različnimi visokonapetostnimi stikalnimi napravami za zagotavljanje kritične zaščite ozemljitve med vzdrževanje opreme ali izpad električne energije. Z zanesljivim sproščanjem preostale napetosti in odpornostjo na tokove kratkega stika, zagotavlja varnost vzdrževalnega osebja in električne opreme.

Kot profesionalni proizvajalec se serija izdelkov Usune ponaša s kompaktno in robustno strukturo, ki omogoča stabilno delovanje v težkih notranjih okoljih z visoko vlažnostjo, visoko stopnjo prahu in zmerno onesnaženostjo. Popolnoma ustreza GB1985-89 in mednarodni standardi IEC129, ki zagotavljajo skladnost izdelkov in globalno uporabnost.

Osnovni tehnični parametri

Glavne prednosti izdelka

1. Varno in zanesljivo

Ozemljitveno stikalo Jn15 je opremljeno z natančnim mehanskim zaklepnim mehanizmom, ki preprečuje napačno delovanje (kot je zapiranje pod napetostjo); ima odlično odpornost proti kratkemu stiku, ki lahko zdrži kratkotrajni tok 31,5 kA/4 s in vrhovni tok 80 kA, ohranja strukturno celovitost v dogodek napake; visokokakovostne izolacijske komponente nudijo visoko izolacijsko trdnost, so odporne na vlago in odporen na onesnaženje in zagotavlja stabilno dolgoročno delovanje.

2. Kompakten in enostaven za uporabo

Optimizirana kompaktna struktura omogoča prilagodljivo namestitev v različne visokonapetostne stikalne naprave (kot je KYN28 in vrste HXGN); jasni indikatorji stanja in odprtine za dostop brez orodja omogočajo priročno delovanje in vzdrževanje; gibljivi deli so izdelani iz materialov, odpornih proti koroziji, in natančno mazani, kar zagotavlja nemoteno delovanje več kot 2000 ciklov.

3. Široka uporabnost in skladnost s standardi

Ozemljitveno stikalo Jn15 je združljivo s sistemi 6,6–12 kV in se lahko ujema z vsemi glavnimi visokonapetostnimi stikalne naprave. Popolnoma ustreza standardom GB1985-89 in IEC129, zaradi česar je primeren za različne projekte tako doma in v tujini. Zanesljivo lahko deluje v notranjih okoljih s temperaturami od -10 ℃ do +40 ℃, nadmorske višine ≤1000 m, vlažnost 95 % in stopnje onesnaženosti razreda II.

4. Tovarniško zagotavljanje kakovosti

Stikalo za ozemljitev Jn15 je izdelano v napredni tovarni Usune z uporabo avtomatiziranih proizvodnih linij in strogih testiranje kakovosti. Vsak izdelek je podvržen dinamičnim, statičnim in izolacijskim preizkusom, preden zapusti tovarno. A strokovna ekipa za raziskave in razvoj lahko zagotovi prilagojene konfiguracije na podlagi specifične napetosti, toka ali namestitve zahteve.

Primer uporabe v resničnem svetu: projekt distribucije električne energije mestnega komercialnega kompleksa

1. Ozadje projekta

320.000㎡ komercialni kompleks na vzhodu Kitajske zahteva varen in zanesljiv 10kV sistem za distribucijo električne energije, vključno z osem visokonapetostnih stikalnih prostorov tipa KYN28A-12. Za zagotovitev varnosti vzdrževanja so potrebna stabilna ozemljitvena stikala in zaščito sistema.

2. Rešitev in izvedba

Izvajalec je izbral ozemljitveno stikalo Usune Jn15 (skupaj 64 enot), ki ustreza vsem dohodnim in odhodnim linijam in PT omare. Montaža je bila izvedena po standardnih postopkih, doseganje mehanskih in električnih povezovanje s stikalno napravo. Med zagonom, delovanjem, medsebojnim zaklepanjem in kratkim stikom vzdrži preskus vsi so izpolnjevali načrtovanje in nacionalne standarde.

3. Dosežki projekta

- Varnost pri delovanju: brezhibno delovanje več kot 3 leta, dokončanje 18 vzdrževalnih ciklov brez kakršnega koli nevarnosti električne varnosti.
- Stabilnost sistema: Uspešno prestala 3 napake kratkega stika brez poškodb opreme, skrajšanje izpada električne energije čas okrevanja.
- Učinkovito vzdrževanje: jasni indikatorji statusa in priročno upravljanje, skrajšanje časa ozemljitve zaradi vzdrževanja približno 40 %.
- Povratne informacije strank: "Stikalo Usune JN15-12 je zanesljivo in enostavno za uporabo, ključnega pomena za splošno varnost napajanja kompleks. To bo prednostna izbira za prihodnje projekte."

Glavni tehnični parametri

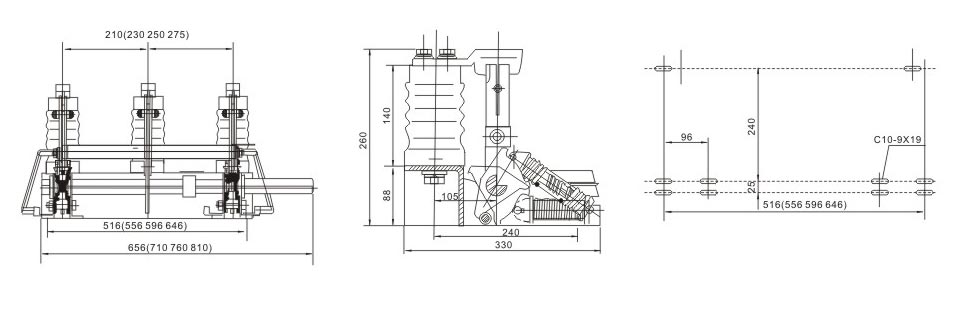

Zunanje dimenzije

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

pogosta vprašanja

V1: S katerimi vrstami stikalnih naprav je lahko združljivo stikalo za ozemljitev Usune Jn15?

O: Združljivo z vsemi glavnimi notranjimi visokonapetostnimi stikalnimi napravami, kot so KYN28A-12, HXGN-12, XGN2-12 itd., primeren za sisteme 6,6kV/10kV/11kV/12kV in standardni fazni razmik 150mm/165mm/210mm/250mm; posebne omare lahko prilagodite tako, da kontaktirate Usune.

V2: Kakšno vzdrževanje je potrebno za stikalo za ozemljitev JN15?

O: Priporočen načrt vzdrževanja:
- Vsakih 6 mesecev: vizualni pregled, preverjanje obrabljenosti, korozije, ohlapnih povezav in pogojev zaklepanja.
- Letno: Delovni preizkus, preverjanje gladkosti odpiranja in zapiranja ter pravilnosti zaklepanja.
- Vsakih 5 let: preizkus delovanja, preverjanje izolacije in odpornosti na kratek stik v skladu z standardi.
- Vsaki 2 leti: vzdrževanje mazanja, nanašanje maziva na gibljive dele za podaljšanje življenjske dobe.

V3: Ali se lahko JN15-12 uporablja na nadmorski višini nad 1000 m ali v korozivnih okoljih?

O: Standardni modeli so primerni za nadmorske višine ≤1000 m, onesnaženost razreda II in nekorozivna okolja. Za nadmorske višine >1000 m ali jedka (kemična, morska sol) okolja, Usune ponuja izboljšane izdelke, vključno z ojačana izolacija, protikorozijski premazi in zasnova znižanja moči glede na nadmorsko višino. Kontaktirajte našo tehnično ekipo za prilagojene rešitve.

Zaključek

Notranja visokonapetostna ozemljitvena stikala serije Usune JN15-12 združujejo varnost, zanesljivost in vsestranskost, prilagajanje 6,6–12kV napajalnim sistemom. Izpolnjujejo svetovne standarde in so se izkazali v dejanskih projektih, ki jih izdelujejo idealna izbira za zaščito pred ozemljitvijo. Kot profesionalni kitajski dobavitelj Usune zagotavlja visokokakovostne izdelke ter celovito tehnično podporo za različne projekte v elektrodistribuciji, industriji in trgovini.
