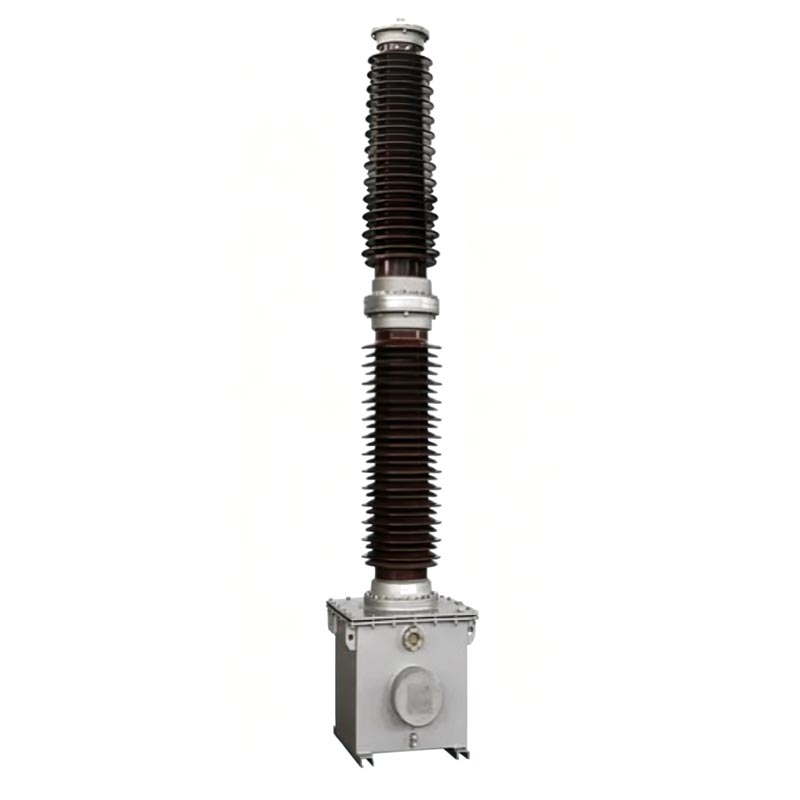

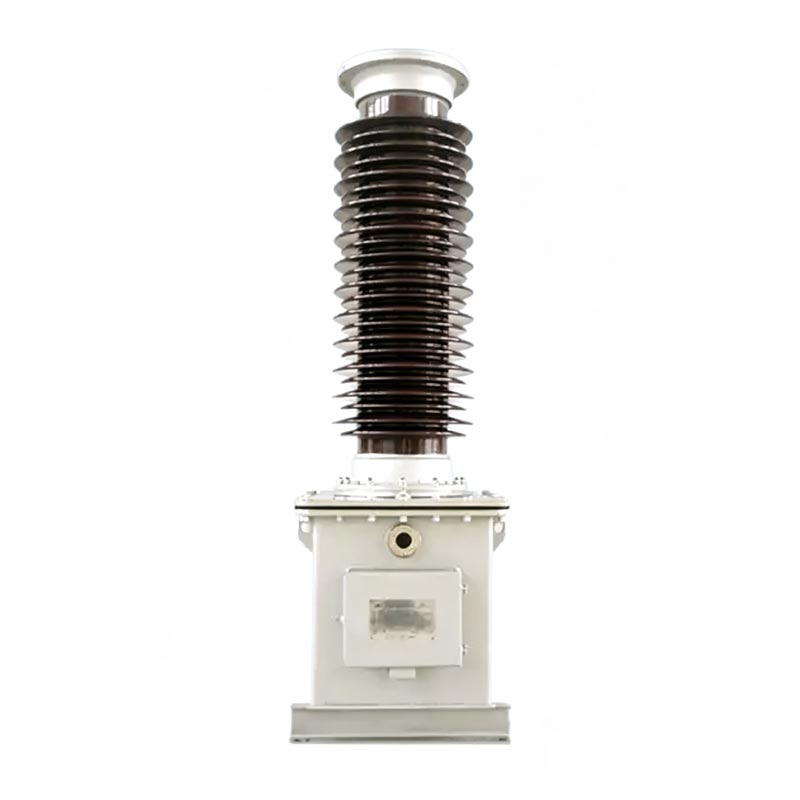

Zunanji napetostni transformator

Zunanji napetostni transformator serije Usune TYD pokriva vse nivoje napetosti od 35 kV do 220 kV in pretvarja visoko napetost sistemi na standardne nizkonapetostne signale 100/√3 V ali 100 V za potrebe merjenja energije, merjenja napetosti, relejna zaščita in preverjanje sinhronizacije omrežja. V primerjavi s tradicionalnimi elektromagnetnimi napetostnimi transformatorji, ta izdelek ima tudi komunikacijsko povezavo nosilca električnega voda, s čimer se izognete težavam s feroresonanco. Na splošno struktura je zanesljiva, kar zagotavlja dolgoročno varno in stabilno delovanje visokonapetostnih električnih omrežij, zaradi česar je jedro podporna naprava za gradnjo pametnega omrežja.

Kondenzatorski napetostni transformator

TYD-35 (66, 110/220)kV-0,01 (0,02)

Splošna navodila

Razlaga modela izdelka

Kode modelov serije TYD jasno določajo parametre izdelka in uporabne scenarije, kar olajša inženiring izbor in namestitev na kraju samem. Pravila kodiranja so naslednja:

1. Struktura modela: TYD ① – ② ③

- TYD: Koda za kapacitivni napetostni transformator
- ①: Nazivna fazna napetost sistema (enota: kV)
- ②: Nazivna kapacitivnost napetostnega delilnika (enota: μF, neobvezno 0,01 μF, 0,02 μF)
- ③: koda pripone funkcionalne funkcije

2. Razlaga kode pripone:

- H: Vrsta, odporna na onesnaženje, primerna za močno onesnažena območja
- G: višinski tip, primeren za območja nad 2000 m nadmorske višine
- F: Primerno za sisteme z nevtralno točko, ki niso učinkovito ozemljeni

3. Tipičen primer modela

TYD110/√3-0,02FH, ki predstavlja napetostni nivo 110 kV, nazivna kapacitivnost delilnika napetosti 0,02 μF, primeren za nevtralne točke, neučinkovito ozemljeni sistemi in onesnažena okolja razreda D, kapacitivni napetostni transformator.

Osnovne funkcije

1. Natančno merjenje in merjenje napetosti

Omogoča visoko natančno pridobivanje napetosti in merjenje energije, kar zagotavlja natančno poravnavo električnega omrežja podatke o porabi.

2. Zaščita električnega omrežja in avtomatski nadzor

Zagotavlja stabilne napetostne signale za relejno zaščito, samodejno krmiljenje električnega omrežja in sinhronizacijo verifikacija, ki omogoča hiter odziv na sistemske napake.

3.Komunikacijska povezava električnega voda

Deluje kot sklopitveni kondenzator za komunikacijo z nosilci po daljnovodu, s čimer doseže prenos signala po daljnovodu brez dodatno ožičenje.

Standardi izvedbe

Celoten postopek proizvodnje in testiranja zunanjega napetostnega transformatorja se strogo drži nacionalnih verodostojni standardi, ki v celoti izpolnjujejo specifikacije tehnične sprejemljivosti:
- GB/T20840.1-2010 "Instrumentalni transformatorji - 1. del: Splošne tehnične zahteve"
- GB/T20840.5-2013 "Instrumentalni transformatorji - 5. del: Dodatne tehnične zahteve za kapacitivno napetost transformatorji"
- GB/T19749-2005 "Sklopljeni kondenzatorji in kapacitivni delilniki napetosti"

Veljavni okoljski pogoji

Zunanji napetostni transformator se ponaša z odlično okoljsko prilagodljivostjo in lahko stabilno deluje v zapletenih pogojih zunanje razmere. Standardni veljavni parametri so naslednji:
- Scenariji namestitve: Primerno tako za notranjo kot zunanjo uporabo
- Temperatura okolja: -40℃～+45℃ (posebne pogoje je mogoče prilagoditi in se pogajati)
- Največja hitrost vetra: ≤150 km/h
- Nazivna nadmorska višina: ≤2000 m (višinska različica tipa G se prilagaja višjim nadmorskim višinam)
- Debelina glazure: ≤10 mm
- Ocena proti onesnaževanju: standardni razred D (plazna pot ≥ 43,3 mm/kV), izbirni razred E (plazna pot ≥ 53,7 mm/kV)

Strukturne prednosti izdelka

CVT serije Usune TYD ima modularno integrirano strukturo, sestavljeno iz dveh osnovnih delov: kapacitivne napetosti delilnik in elektromagnetno napravo. Struktura je robustna in trpežna:

1. Visoko trdni kapacitivni napetostni delilnik

Uporablja visokokakovostni kompozitni dielektrik iz tankega filma in kondenzatorskega papirja. Več elementov kondenzatorja je serijsko povezani znotraj porcelanaste puše, vakuumsko impregnirani z visokokakovostnim izolacijskim oljem. V celoti zaprta struktura je opremljena z napravo za kompenzacijo olja za vzdrževanje stabilnosti notranje napetosti in odstranjevanje olja težave s puščanjem in vlago. Struktura sornika zagotavlja priročno namestitev in varno povezavo.

2.Integrirana elektromagnetna naprava

Vključuje vgrajen vmesni transformator, kompenzacijski reaktor in dušilec reaktorja s hitrim nasičenjem, vse zaprto v jeklenem rezervoarju, napolnjenem z oljem. Preden zapusti tovarno, je vnaprej sestavljen z nizkonapetostnim delilnikom, zagotavljanje popolne izolacije sistema izolacijskega olja in odpravo medsebojnih motenj.

3. Zasnova varnostne zaščite

Opremljen z namenskimi terminali za dušenje, ozemljitev in nosilne valove z jasnimi oznakami. Večkratna zaščita strukture učinkovito preprečujejo varnostne nevarnosti, kot so uhajanje visoke napetosti in poškodbe sekundarne opreme.

Inženirska aplikacija Cas

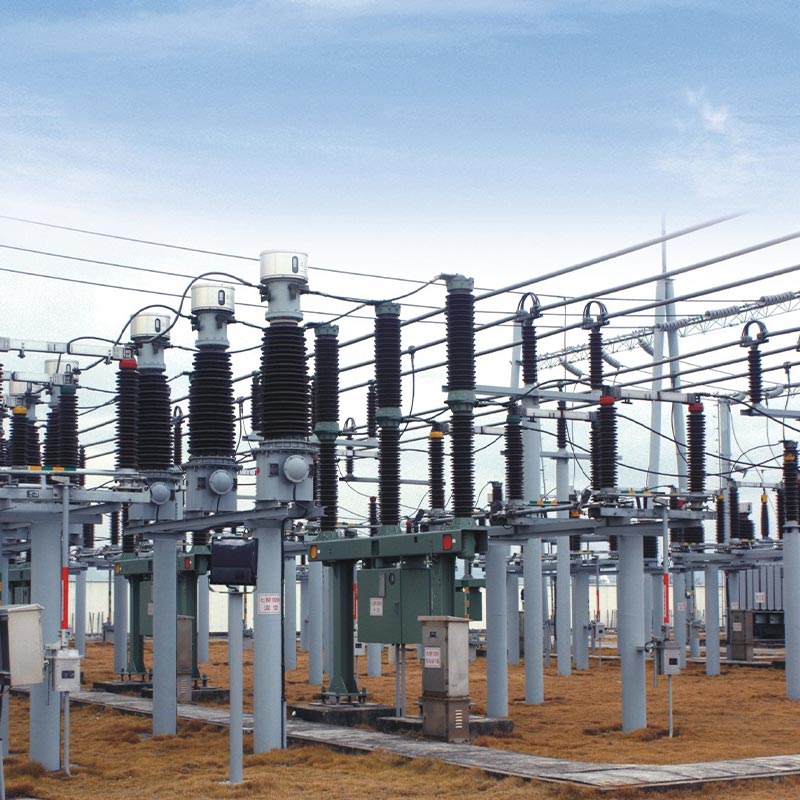

Kot visokokakovosten dobavitelj visokonapetostne CVT opreme so bili napetostni transformatorji Usune serije TYD uspešno uporabil pri ključnem projektu obnove mestnega električnega omrežja 110 kV v mestu Zhoushan v provinci Zhejiang. The projekt je izbral klasični model TYD110/√3-0.02FH, primeren za kompleksne pogoje delovanja lokalnega obalno območje z močno onesnaženostjo in neučinkovito ozemljeno nevtralno točko.
Prvotna oprema v tej postaji je trpela zaradi nestabilnega merjenja napetosti in šibke zaščite pred motnjami zmogljivosti. Po zamenjavi CVT-jev s CVT-ji serije Usune TYD je oprema stabilno delovala več kot 3 leta, pri čemer ohranja natančno merjenje in stabilen izhodni signal tudi v težkih okoljih, kot je visoka vlaga, slana prha in močan veter. To zagotavlja zanesljivo podporo za relejno zaščito in nosilec transformatorske postaje komunikacije, učinkovito izboljšanje zanesljivosti delovanja regionalnega električnega omrežja, zmanjšanje opreme stopnje napak in popolno preverjanje odlične vremenske odpornosti izdelka in njegove odpornosti na onesnaženje.

Specifikacije delovanja in vzdrževanja

1. Osnovni operativni parametri

- Dolgotrajno delovanje: 1,2-kratna nazivna napetost (1,2Un)
- Kratkotrajna preobremenitev: lahko deluje 30 sekund pri napetosti 1,5Un
- F-type namenski: Lahko neprekinjeno deluje 8 ur pri napetosti 1,9Un

2. Dnevne zahteve za vzdrževanje

- Redno preverjajte stanje tesnjenja opreme, da preprečite puščanje izolacijskega olja;
- Zagotoviti zanesljivo povezavo dušilnih sponk d1 in d2; delovanje v odprtem krogu je strogo prepovedano;
- Če nista povezana z nosilno opremo, morata biti terminala N in X zanesljivo kratkostično povezana;
- nepooblaščena demontaža tesnilnih vijakov in tesnilnih struktur lukenj za polnjenje olja je prepovedana;
- Rutinsko vzorčenje olja in testiranje elektromagnetne enote ni potrebno, da bi se izognili varnostnim nevarnostim, ki jih povzroča olje padci ravni.

Dimenzije izdelka.

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

pogosta vprašanja

V1: Katere osnovne teste je treba opraviti, preden začnete uporabljati CVT serije Usune TYD?

Opraviti je treba tri osnovne teste v skladu s standardom DL/T596-1996: Prvič, kapacitivnost in dielektrični je treba preskusiti izgubo kondenzatorskega delilnika, pri čemer vrednost kapacitivnosti odstopa od tipske tablice za ≤2 % in tangens dielektrične izgube ≤0,002. Drugič, izolacijsko upornost elektromagnetne enote je treba preizkusiti z uporabo a 2500 V megaommeter z izolacijsko upornostjo vsake sponke proti ozemljitvi ≥500 MΩ. Tretjič, kalibracija natančnosti test zahteva povečanje kota visokonapetostnih vodnikov, da se zmanjša motnja blodeče kapacitivnosti in zagotovi natančnost merjenja.

V2: Kateri so ključni previdnostni ukrepi za namestitev zunanjega napetostnega transformatorja na kraju samem?

Prvič, kondenzatorski delilnik in elektromagnetna naprava sta ujemajoč se komplet in ju je treba namestiti v skladu s številke imenske tablice; ne morejo se poljubno zamenjati. Drugič, dvižne luknje elektromagnetne enote za dvigovanje je treba uporabiti rezervoar za olje; dvigovanje porcelanastega tulca kondenzatorja je prepovedano, da preprečite opremo poškodbe. Tretjič, temelj mora biti pritrjen z visoko trdnimi vijaki M20, celoten nagib opreme pa mora ne presega 2/1000 mm. Četrtič, zagotovite, da je priključek X zanesljivo ozemljen in da je priključek za dušenje varno pritrjen priključen, da preprečite poškodbe opreme.

V3: Za katere scenarije so primerni modeli pripon H, G in F?

H je vrsta proti onesnaževanju, primerna za močno onesnažena in zelo korozivna okolja, kot so obalna območja in industrijski rudniki; G je tip za visoko nadmorsko višino, optimiziran za visoko nadmorsko višino, nizko napetost in nizko temperaturo okolja, primerna za območja nad 2000 m; F je sistemsko prilagodljiv tip, posebej zasnovan za nevtralno točko neučinkovito ozemljeni elektroenergetski sistemi, z večjo toleranco prenapetosti, primerni za posebna elektroenergetska omrežja pogoji delovanja.

Tovarniška trdnost in servisna garancija

Zhejiang Usune Electric je profesionalna tovarna visokonapetostne električne opreme, ki vključuje raziskave in razvoj, proizvodnjo, in prodajo. Z dolgoletnimi izkušnjami na področju visokonapetostnih transformatorjev ima celoten proizvodni sistem in strogi postopki nadzora kakovosti. Vsi izdelki TYD so opravili nacionalno standardno testiranje, kar zagotavlja stabilnost učinkovitost in visoka stroškovna učinkovitost. Standardizirani izdelki in prilagojene rešitve se lahko zagotovijo glede na različne ravni napetosti, okoljske razmere in zahteve električnega omrežja, kar zagotavlja zanesljivo visoko napetost podporna oprema za globalne energetske projekte.
