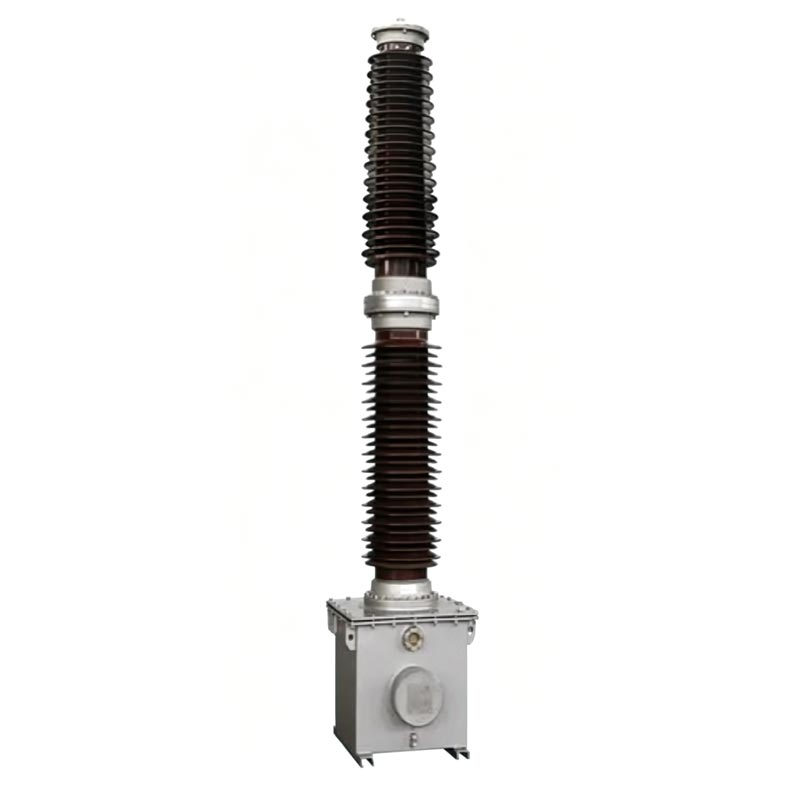

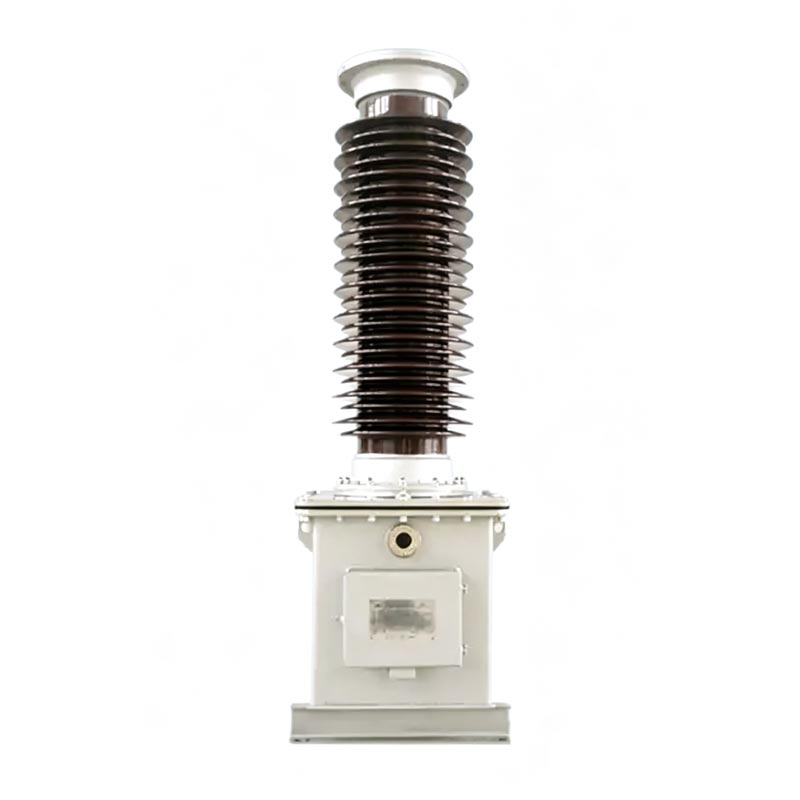

110 kV Pt napetostni transformator

Usune TYD serija 110 kV Pt napetostni transformator je posebej visoko zmogljiv kapacitivni napetostni transformator zasnovan za 110kV visokonapetostna električna omrežja. Izdelek sprejme načelo kapacitivnega delitve napetosti in popolnoma zaprta struktura, potopljena v olje, s čimer se izognemo pomanjkljivostim tradicionalnih transformatorjev, kot sta velika velikost in šibkost proti motnjam in ima odlično odpornost proti onesnaževanju, odpornost na nizke temperature in odpornost na veter. to oprema združuje funkcije za merjenje, zaščito in komunikacijo med nosilci ter je osnovna podpora naprava za inteligentno delovanje in vzdrževanje 110kV prenosnih in transformacijskih sistemov.

110 kV Pt napetostni transformator se strogo drži nacionalnih standardov GB/T20840.1-2010, GB/T20840.5-2013 in GB/T19749-2005. Njegovi postopki načrtovanja, proizvodnje in testiranja so standardizirani, vsi parametri delovanja pa ustrezajo specifikacije preventivnega testiranja za električno opremo.

Kondenzatorski napetostni transformator

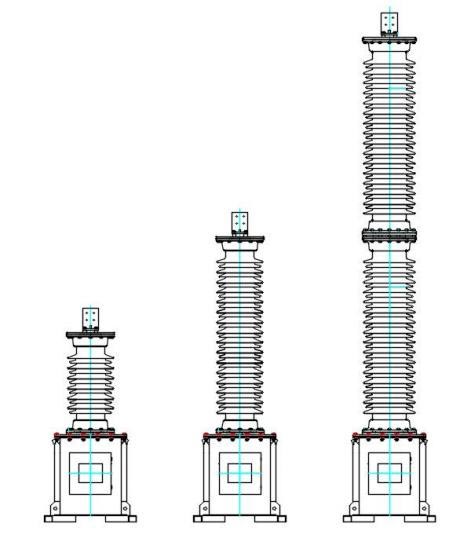

TYD-35 (66, 110/220)kV-0,01 (0,02)

Splošna navodila

Razlaga modela izdelka

- TYD: Posebna koda za kapacitivne napetostne transformatorje
- 110/3: Nazivna fazna napetost sistema, s katerim je združljiv, je 110kV
- 0,02: Nazivna kapacitivnost kapacitivnega delilnika napetosti je 0,02μF
- Koda značilnosti pripone: H - Vrsta proti onesnaževanju; G - višinski tip (primeren za višine nad 2000 m); F - Primerno za sisteme z nevtralno točko, ki niso učinkovito ozemljeni

Primer: TYD110/3-0.02FH predstavlja kapacitivni napetostni transformator, primeren za 110kV nevtralno točko neučinkovito ozemljena električna omrežja z nazivno kapacitivnostjo 0,02 μF in visoko stopnjo zaščite pred onesnaževanjem.

Komponente osnovne strukture

1. Kapacitivni delilnik napetosti

Sestavljen je iz spojnih kondenzatorjev in kondenzatorjev za delitev napetosti, zloženih skupaj. Več kompletov kondenzatorjev elementi so zaporedno povezani znotraj porcelanaste puše. Uporablja visokokakovosten tanek film in kondenzatorski papir kompozitni dielektrik in je vakuumsko impregniran z visokokakovostnim izolacijskim oljem. Oprema je popolnoma zaprta struktura z vgrajeno napravo za kompenzacijo olja za vzdrževanje stabilnega notranjega tlaka, preprečevanje puščanja olja, odpraviti potrebo po vzorčenju na kraju samem, učinkovito izolirati zunanjo vlago in nečistoče ter zagotoviti stabilnost izolacijska zmogljivost.

2. Elektromagnetna naprava

110 kV Pt napetostni transformator je v celoti zaprt v jeklenem rezervoarju, napolnjenem z oljem (ki služi tudi kot osnovo kondenzatorja), vključno z vmesnim transformatorjem, kompenzacijskim reaktorjem in reaktorjem za hitro nasičenje dušilec. Preden zapusti tovarno, je vnaprej sestavljen z nizkonapetostnim delilnim kondenzatorjem. Elektromagnetno enota in oljni tokokrog kondenzatorskega delilnika sta popolnoma izolirana, kar zagotavlja brez motenj in stabilno delovanje. Sekundarno ožičenje in terminali nosilnih valov so centralno nameščeni v razdelilni omarici na stranski steni rezervoarja, jasno označen za enostavno ožičenje in vzdrževanje na mestu.

Osnovne funkcije izdelka

1. Merjenje energije in nadzor napetosti

Natančno zniža izhod, da zagotovi standardni nizkonapetostni signal in nudi zanesljivo podatkovno podporo za napajanje merjenje omrežne energije in spremljanje napetosti v realnem času.

2. Relejna zaščita električnega omrežja

Opremljen z relejno zaščito in avtomatsko krmilno opremo, omogoča prepoznavanje napak v električnem omrežju, preverjanje sinhronizacije in zaščita linije, preprečevanje poškodb opreme in nesreč v električnem omrežju napetostne anomalije.

3.Komunikacijska povezava nosilca

Služi kot namenski spojni kondenzator za komunikacijo nosilca električnega voda, ki zagotavlja stabilen signalni kanal za prenos podatkov električnega omrežja ter daljinsko upravljanje in vzdrževanje.

Tehnični parametri in delovno okolje

1. Osnovni tehnični parametri

- Združljivi pogoji delovanja: 50/60Hz AC napajalni sistem
- Sekundarna izhodna napetost: 100/√3V, 100V (standardne specifikacije)
- Tangens dielektrične izgube: ≤0,002
- Napaka kondenzatorja: ne presega ±2 % nazivne vrednosti na tablici
- Izolacijska upornost: ≥500 MΩ (merjeno z megaommetrom 2500 V)
- Zmogljivost prenapetostnega delovanja: Dolgotrajno delovanje pri 1,2-kratni nazivni napetosti; kratkotrajno delovanje pri 1,5 krat nazivne napetosti za 30 sekund; Tip F lahko neprekinjeno deluje 8 ur pri 1,9-kratni nazivni napetosti

2. Veljavni okoljski pogoji

- Delovna temperatura: -40℃~+45℃ (prilagodljivo za posebne pogoje)
- Največja odpornost proti vetru: 150 km/h
- Veljavna nadmorska višina: ≤2000 m (modeli za visoko nadmorsko višino so na voljo na zahtevo)
- Največja debelina glazure: 10 mm
- Ocena proti onesnaževanju: standardni razred D (plazna pot ≥ 43,3 mm/kV), po izbiri razred E (lezna pot ≥ 53,7 mm/kV)

Primer inženirske uporabe

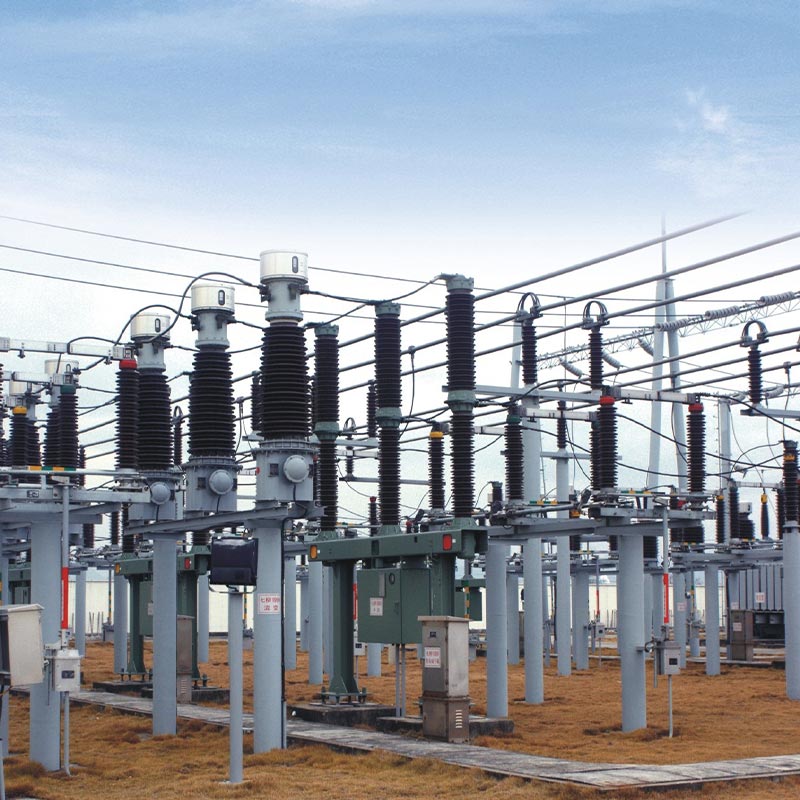

Usune TYD110/3-0.02FH proti onesnaževanju 110 kV Pt napetostni transformator je bil uspešno uporabljen na prostem projekt prenove regionalne transformatorske postaje 110 kV v provinci Zhejiang. Ta transformatorska postaja služi okolici industrijskih parkih in stanovanjskih območjih, ki zahtevajo izjemno visoko stabilnost napajanja in zanesljivost opreme. Nahaja se na obalnem območju z visoko vlažnostjo, visoko količino soli in močnim onesnaženjem ter s pogostim morskim vetričem, projekt zahteva stroge rezultate proti onesnaževanju, proti koroziji in proti staranju zaradi visoke napetosti opremo.

Oprema je bila dvignjena, nameščena in zagnana strogo v skladu s specifikacijami proizvajalca pred začetkom obratovanja. To kažejo dve leti delovanja in vzdrževanja na kraju samem ter podatki o rednih testiranjih glavni parametri, kot sta kapacitivnost opreme in dielektrična izguba, dosledno izpolnjujejo nacionalne standarde, brez težave, kot so puščanje olja, neobičajni hrup ali premik parametrov. Ima vrhunsko zaščito pred obraščanjem in korozijo struktura se učinkovito upira koroziji pršila obalne soli in vlažnega zraka ter se izogiba običajnim napakam, kot je npr. staranje izolacije in nihanje napetosti v tradicionalnih merilnih transformatorjih. Stabilno dopolnjuje moč merjenje, nadzor napetosti in komunikacijsko povezovanje nosilca, kar zagotavlja neprekinjeno in varno napajanje do transformatorsko postajo in popolno preverjanje stabilnosti in prilagodljivosti izdelka v težkih zunanjih pogojih.

Specifikacije namestitve in vzdrževanja

1. Namestitvene točke

Oprema je dobavljena kot celoten komplet kondenzatorskega napetostnega delilnika + elektromagnetne naprave. Namestitev mora strogo upoštevajte številke na imenski tablici; samovoljno mešanje in zamenjava sta strogo prepovedani. Za opremo pri dvigovanju je treba uporabiti namenske dvižne luknje za rezervoar za olje elektromagnetne enote; neposredno dvigovanje porcelanaste puše kondenzatorja je prepovedano. Temelj je pritrjen z visoko trdnimi vijaki M20 in celoto nagibni kot namestitve je ≤2/1000 mm, da se zagotovi stabilno delovanje opreme.

Ključne zahteve za ožičenje: priključka lopute d1 in d2 morata biti zanesljivo povezana; odprta vezja so strogo prepovedano. Če priključka N in X nista povezana z nosilno opremo, morata biti zanesljivo v kratkem stiku. Med delovanje opreme mora biti sponka X neposredno in zanesljivo ozemljena, da se prepreči vdor visoke napetosti sekundarno ohišje, poškoduje opremo in ogroža osebno varnost.

2. Delovanje in vzdrževanje ter varnostni ukrepi

Oprema ima popolnoma zaprto strukturo, potopljeno v olje, ki zagotavlja stabilno delovanje in odpravlja potrebo za rutinsko vzorčenje in testiranje olja. Redno vzdrževanje zahteva le redne preglede tesnjenja opreme stanje, tesnost sponk in odpravljanje težav za nenormalne zvoke, anomalije sekundarne napetosti in nenadne napetostni skoki v povezavi z odprtim trikotnikom. Nepooblaščena demontaža pritrdilnih vijakov in tesnil opreme struktura je strogo prepovedana. Kondenzatorskega delilnika in elektromagnetne naprave ne smete razstaviti brez dovoljenje proizvajalca. Ko je oprema odstranjena, jo je treba predati lokalni okoljski službi zaščitni oddelek za centralizirano in neškodljivo odlaganje za preprečevanje onesnaževanja okolja.

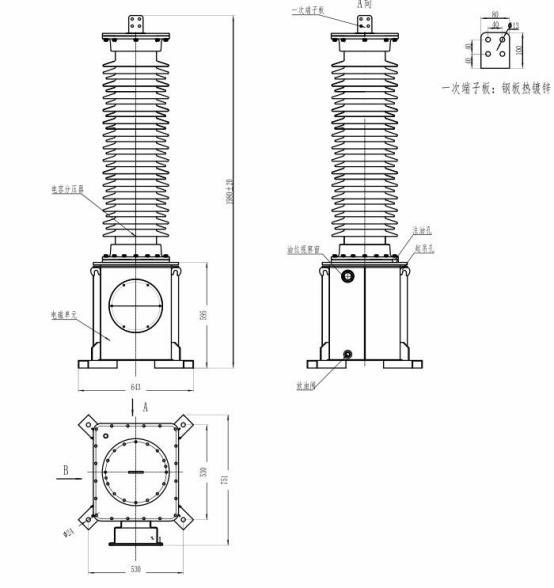

Dimenzije izdelka.

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

pogosta vprašanja

V1: Kakšne so razlike med modeli pripon H, G in F napetostnega transformatorja Usune 110 kV Pt in za kakšne scenarije so primerni?

H je vrsta, odporna na onesnaženje, primerna za obalne in močno onesnažene industrijske scenarije, z izboljšano lezna pot in odpornost proti koroziji; G je visokogorski tip, optimiziran za območja nad 2000 m nadmorske višine, primeren za nizkonapetostna in močna ultravijolična okolja; F je namenska vrsta za nevtralno točko, ki ni učinkovita ozemljitev, z večjo toleranco prenapetosti, primerna za ustrezne sisteme električnega omrežja. Ustrezen model se lahko izbere glede na geografsko okolje projekta in sistem električnega omrežja.

V2: Zakaj je med delovanjem opreme strogo prepovedano odklopiti sponke D1, D2 in N-X?

D1 in D2 sta blažilni sponki. Če jih odprete, bo prišlo do okvare lopute, sprožitve notranjih prenapetostnih sunkov in povzroči trajne poškodbe kondenzatorjev in elektromagnetnih enot. Ko ni priključena nobena nosilna oprema, odklop sponk N-X bo omogočil vstop visoke napetosti v sekundarno razvodno omarico in izgorel sekundar nadzorne in zaščitne opreme ter povzročitev varnostne nesreče. Zanesljivost terminalskih povezav mora biti preveriti pred zagonom opreme.

V3: Ali Usune 110 kV Pt napetostni transformator zahteva občasno vzorčenje olja in testiranje med delovanjem?

Ne, redno vzorčenje in testiranje olja ni potrebno. Elektromagnetna enota deluje pri nizki napetosti in a Preden je zapustil tovarno, je bil opravljen celoten sklop testov tesnjenja in delovanja, kar zagotavlja zanesljivost zmogljivost tesnjenja. Vzorčenje na kraju samem bo porušilo notranje ravnovesje tlaka opreme, kar bo povzročilo možne težave, kot so padec nivoja olja, vdor vlage in poslabšanje izolacije. Samo rutinski pregledi je treba preveriti celovitost tesnil in stabilnost električnih parametrov. Če so parametri nenormalni, se obrnite na proizvajalca za specializirano testiranje.
