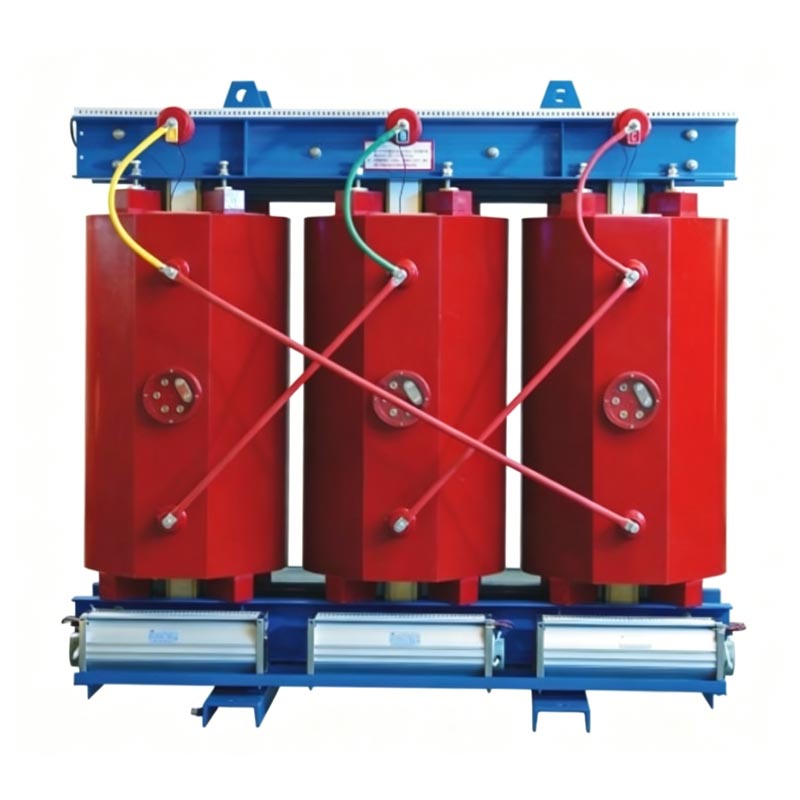

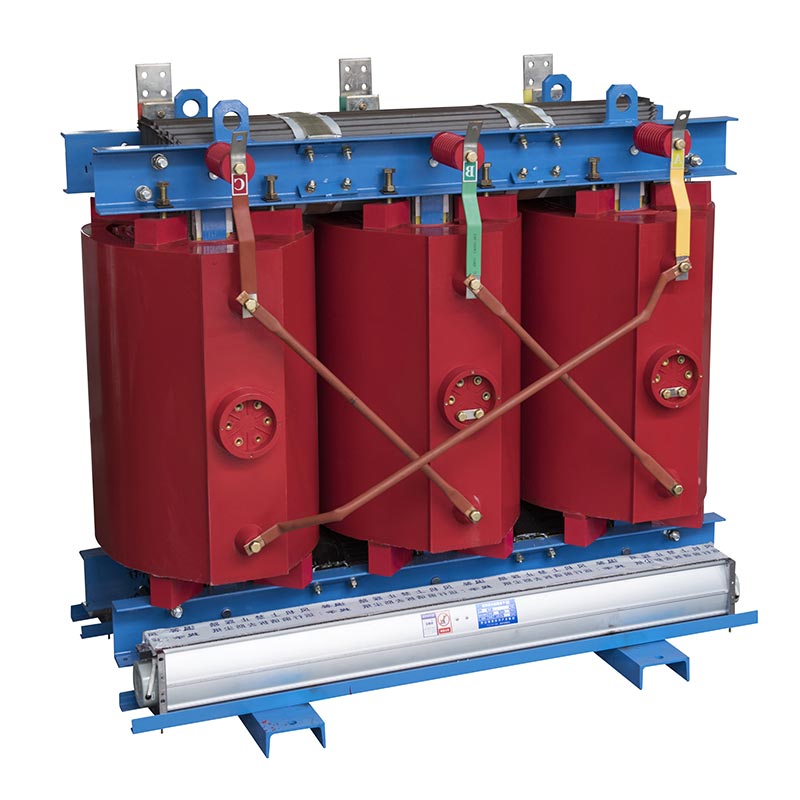

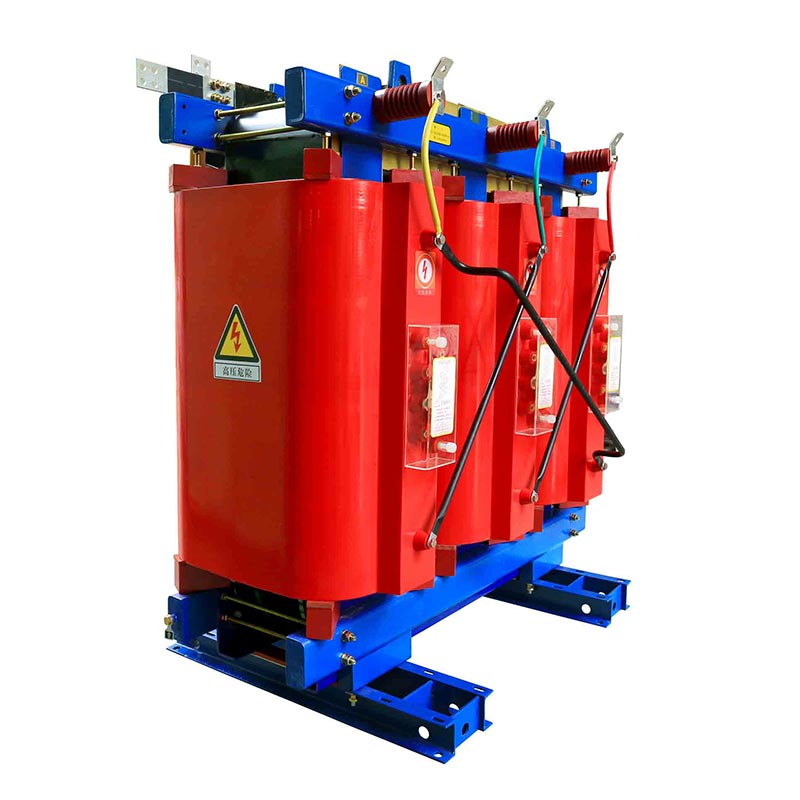

Trifazni distribucijski transformator iz lite smole

Trifazni distribucijski transformator iz lite smole je Usunejeva osnovna oprema za distribucijo električne energije suhega tipa. Za razliko od tradicionalni transformatorji, potopljeni v olje, ne vsebuje izolacijskega olja in uporablja visokotemperaturno epoksi smolo vakuumsko ulite tuljave z zrakom kot primarno izolacijo in hladilnim medijem. Izdelek ima kompaktno strukturo, odlično varnostno delovanje in ga je mogoče neposredno namestiti v zaprtih prostorih brez potrebe po namenskem rezervoarju za olje oz ognjevarne izolacijske naprave. Široko se uporablja v različnih scenarijih napajanja s strogo varnostjo, zahteve glede okolja in zanesljivosti.

Kot proizvajalec, ki je globoko zakoreninjen na električnem področju, Usune izkorišča zrel kitajski sistem dobavne verige in tehnološko kopičenje za ustvarjanje tega transformatorja, uravnoteženje zmogljivosti in stroškov za zagotavljanje stabilnega in učinkovite rešitve za distribucijo električne energije za globalne stranke.

Osnovne funkcije

1. Ognjevarno in protieksplozijsko varno, varno in zanesljivo

Trifazni distribucijski transformator iz lite smole uporablja izolacijske materiale, odporne na visoke temperature, in nima notranje izolacijsko olje, ki odpravlja nevarnost požara, eksplozije in puščanja olja. Njegova visoka stopnja varnosti omogoča primeren za gosto naseljena ali visoko tvegana okolja.

2. Okolju prijazno in brez onesnaževanja, zeleno in energetsko varčno

Brez onesnaževanja z nafto in emisij škodljivih plinov izpolnjuje okoljske standarde. Uporaba visokokakovostnega silicija jeklene pločevine, ima nizke izgube brez obremenitve in obremenitve, kar učinkovito zmanjšuje porabo energije pri obratovanju in prispeva do zelenega in nizkoogljičnega razvoja.

3. Nizka raven hrupa in nizka delna razelektritev, stabilno delovanje

Optimizirana struktura jedra in navitja povzroči nizek hrup delovanja (≤60dB); nizko delno praznjenje zagotavlja dolgoročno stabilno delovanje in zmanjša tveganje okvare.

4. Brez vzdrževanja in priročno delovanje in vzdrževanje

Zasnova zračne izolacije in zračnega hlajenja odpravlja potrebo po zamenjavi izolacijskega olja, kar poenostavi vsakodnevno delovanje in vzdrževanje ter občutno zmanjšanje poznejših stroškov vzdrževanja in izpadov.

5. Močna okoljska prilagodljivost

Prilagodljiv težkim okoljem, kot so visoka vlažnost, visoka nadmorska višina in visoka raven prahu, primeren za različne scenariji, vključno z zaprtimi prostori, pod zemljo, podzemnimi železnicami, bolnišnicami in šolami.

6. Kompaktna struktura in prilagodljiva namestitev

Trifazni razdelilni transformator iz lite smole je majhen in lahek ter zavzema malo prostora, omogoča lažji transport in namestitev na kraju samem ter je prilagodljiv zahtevam za namestitev v zaprtih prostorih.

Načelo delovanja

1. Ko izmenični tok teče skozi primarno navitje, se v navitju ustvari izmenični magnetni tok. železno jedro;
2. Izmenični magnetni tok prehaja skozi sekundarno navitje in inducira izmenično elektromotorno silo v sekundarni tuljavi z elektromagnetno indukcijo;
3. Na podlagi razmerja ovojev primarnega in sekundarnega navitja se poveča izmenična napetost oz. se zmanjša in se električna energija prenaša.

Za razliko od transformatorjev, potopljenih v olje, ta transformator Usune uporablja zrak kot izolacijski hladilni medij med navitja in jedro, ki se zanašajo na naravno ali prisilno zračno hlajenje za odvajanje toplote, varno in stabilno dokončanje pretvorba napetosti in prenos moči.

Tehnični parametri

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

Primeri uporabe v resničnem svetu

Primer 1: Notranji projekt distribucije električne energije v vrhunski bolnišnici

Ta bolnišnica ima izjemno visoke zahteve glede varnosti in stabilnosti oskrbe z električno energijo, zato je izbrala Usune Three Transformator za distribucijo fazne litine (1000 kVA, 10 kV/0,4 kV). Izdelek je ognjevaren, eksplozijsko varen, tiho in okolju prijazno. Namestili v podzemni bolnišnični razdelilnici električne energije, to ne zahteva posebnih protipožarnih naprav, brezhibno deluje 3 leta, z nizkimi ravnmi hrupa 55 dB in brez onesnaževanja, kar zagotavlja neprekinjeno napajanje kritičnih območij, kot so operacijske sobe in intenzivna nega enote.

Primer 2: Projekt nadgradnje napajalne linije mestne podzemne železnice

Določena linija mestne podzemne železnice je morala nadgraditi svoj notranji sistem za distribucijo električne energije, da se prilagodi visoki vlažnosti in prašno podzemno okolje. Usune, kot imenovani dobavitelj za projekt, je zagotovil več 2500 kVA transformatorji iz smole. Ti izdelki so odporni na vlago, prah, ne potrebujejo vzdrževanja in so primerni za težke podzemnih okoljih. Po namestitvi se vzdrževalna obremenitev zmanjša za 60%, kar zagotavlja stabilno oskrbo z električno energijo za delovanje podzemne železnice.

pogosta vprašanja

V1: Katere so glavne prednosti transformatorjev iz smole Usune v primerjavi s transformatorji, potopljenimi v olje?

A1: Glavne prednosti so koncentrirane v treh dimenzijah: varnost, varstvo okolja in vzdrževanje. št izolacijsko olje odpravlja nevarnost požara, eksplozije in iztekanja olja, kar ima za posledico višjo stopnjo varnosti; brez olja onesnaževanje in brez emisij škodljivih plinov povečujeta prijaznost do okolja; zasnova zračne izolacije odpravlja zahteva menjavo olja, ne zahteva vzdrževanja in je primeren za notranja okolja. V nasprotju s tem Oljni transformatorji zahtevajo redne menjave olja in ognjevarne izolacijske naprave, kar vodi do višjih stroški vzdrževanja in večja varnostna tveganja.

V2: Kakšni so okoljski pogoji in zahteve glede namestitve za distribucijo trifazne lite smole Transformator?

A2: Primerno za temperature okolja od -20 ℃ do 60 ℃ in lahko prenese visoko vlažnost (≤95 %, brez kondenzacije), visoko nadmorska višina (≤3000 m) in prašna okolja; namestitev ne zahteva posebne podlage, lahko neposredno pritrjen na tla ali steno; notranja namestitev ne zahteva oljne kopeli ali ognjevarne predelne stene, le vnaprej rezervirana prostor za odvajanje toplote, zaradi česar je namestitev priročna in prilagodljiva.

V3: Kakšna je garancijska doba izdelka? Katere poprodajne storitve so na voljo?

A3: Kot certificiran proizvajalec Usune zagotavlja 3-letno garancijo za izdelek (od datuma uspešne namestitve in sprejem). Med garancijskim obdobjem bodo okvarjeni deli brezplačno popravljeni ali zamenjani; življenjska doba Zagotovljena je tudi tehnična podpora, diagnoza napak na daljavo ter navodila za delovanje in vzdrževanje na kraju samem. Zanašanje v lokalni kitajski tovarni se lahko hitro odzovemo na potrebe strank in zagotovimo dolgoročno stabilno delovanje opremo.
