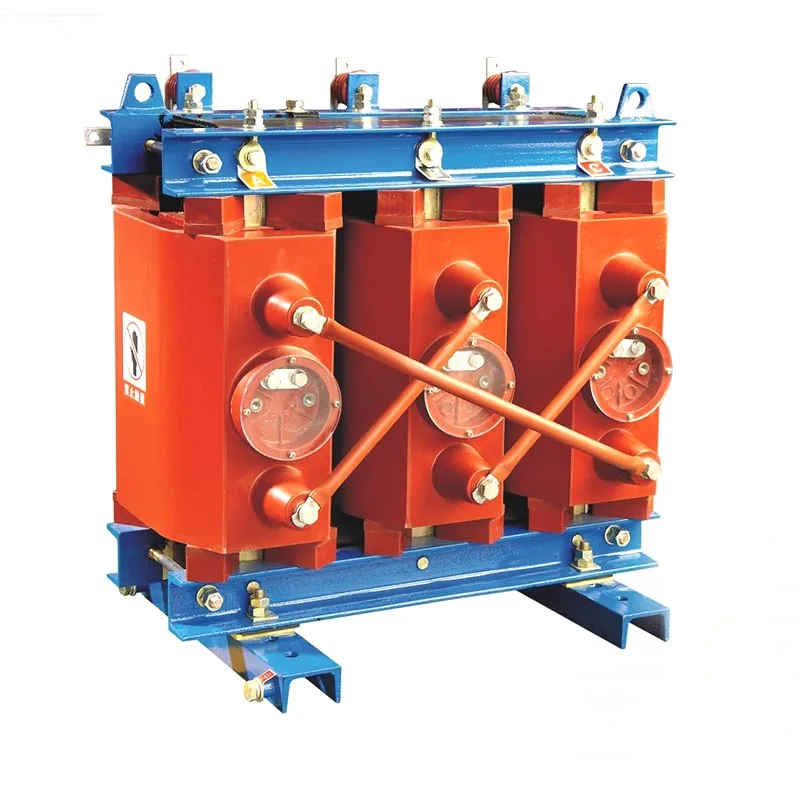

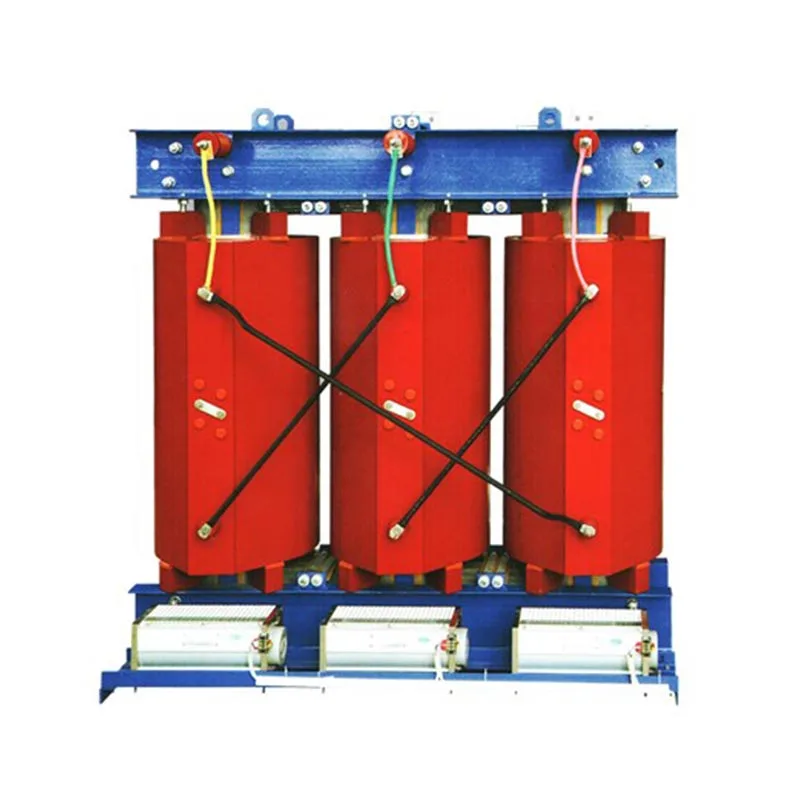

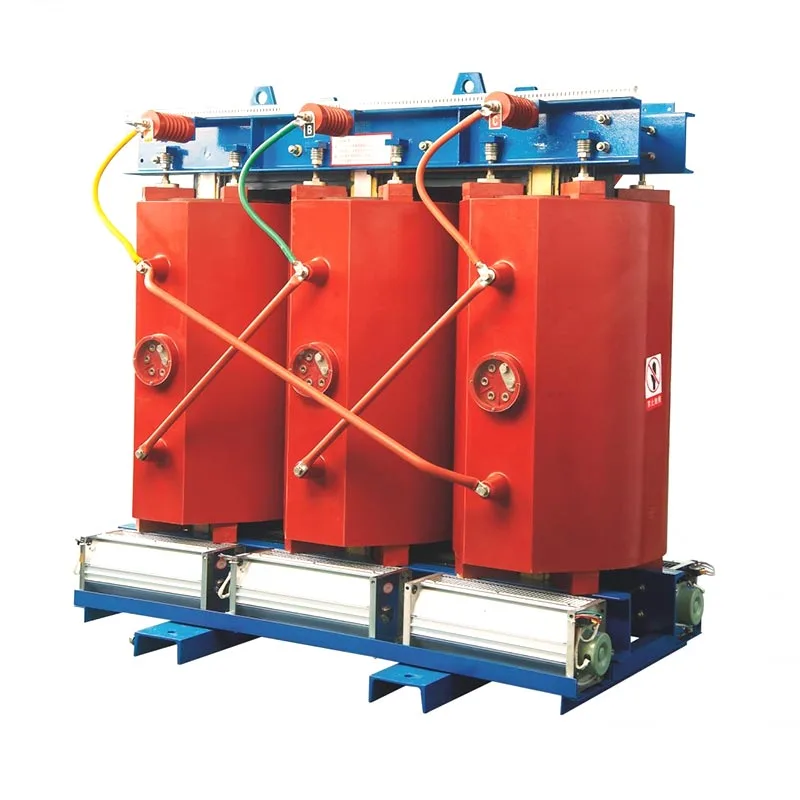

630kVA suhi transformator iz epoksi smole

Suhi transformator iz epoksidne smole Usune 630 kVA je razdelilni transformator brez olja, zasnovan za napajanje v zaprtih prostorih scenariji dobave, ki zahtevajo visoke varnostne standarde. Vsebuje vgrajena visoko- in nizkonapetostna navitja epoksi smolo, odporno na visoke temperature, za izolacijo in odvajanje toplote pa se zanaša na zrak. Ta oblika popolnoma odpravi varnostne nevarnosti, povezane z oljnimi transformatorji, kot so puščanje olja, požari in eksplozije—in zagotavlja nič emisij škodljivih plinov med delovanjem.

Ta oprema je primerna za kompleksna notranja okolja, za katera je značilna visoka vlažnost, prah ali velika nadmorska višina. pogosto se uporablja v bolnišnicah, šolah, postajah podzemne železnice, komercialnih kompleksih in industrijskih obratih. Nazivna moč 630 kVA je standardna specifikacija za aplikacije z majhno do srednjo močjo, zmogljivost balansiranja napajanja, namestitev prostorske zahteve in energetska učinkovitost; je prednostna izbira tako za nove instalacije kot za naknadno opremljanje notranjih sistemov za distribucijo električne energije.

Ključne lastnosti izdelka

1. Odpornost proti ognju in eksploziji; Visoka varnost

Uporablja izolacijske materiale iz visokotemperaturne epoksidne smole razreda F in ne vsebuje izolacijskega olja. celo v ekstremnih pogojih, kot so preobremenitve ali kratki stiki, enota ne bo zagorela, eksplodirala ali puščala. Njegovo visoka stopnja varnosti je popolnoma v skladu s strogimi predpisi o požarni varnosti za javne zgradbe in pod zemljo prostori.

2. okolju prijazen; Brez onesnaženja

Delovanje ne vključuje onesnaženja z oljem ali sproščanja strupenih/škodljivih plinov. Ne zahteva namenskih oljnih jam oz protipožarne izolacijske pregrade in jih je mogoče namestiti neposredno v zaprtih prostorih, kar učinkovito zmanjša stroške nizke gradnje in usklajevanje s trendi industrije v smeri nizkoogljičnega in okolju prijaznega razvoja.

3. Nizka raven hrupa in nizka delna razelektritev; Stabilno delovanje

Optimizirane strukture jedra in navitja folije znatno zmanjšajo hrup magnetnih vibracij in notranje delno ravni praznjenja. To preprečuje staranje izolacije zaradi električne erozije in zagotavlja stabilno in neprekinjeno delovanje že več kot 20 let.

4. Nizka poraba energije in visoka učinkovitost

Železno jedro je izdelano iz visokokakovostnih zrnato orientiranih silikonskih jeklenih plošč, ki učinkovito zmanjšujejo tako in izgube obremenitve. Pri komercialnih in industrijskih projektih, ki vključujejo dolgoročno obratovanje, se to bistveno zmanjša porabo energije in izboljša stopnjo izkoriščenosti električne energije.

5. Zračno hlajen in brez vzdrževanja

Suhi transformator iz epoksidne smole 630 kVA uporablja zračno izolacijo in strukturo naravnega ali prisilnega zračnega hlajenja. Odpravlja potrebo po občasni zamenjavi, testiranju ali filtraciji izolacijskega olja; rutinsko vzdrževanje zahteva le preprosto odstranjevanje prahu in čiščenje, kar drastično zmanjša stroške dela in materiala za tekoče operacije.

6. Visoka prilagodljivost in vsestranska uporaba

Stabilno deluje pri temperaturah okolice od -20°C do +40°C, na nadmorski višini do 1000 metrov in v relativna vlažnost ≤95 % (brez kondenzacije). Primeren je za kompleksna delovna okolja, kot je pod zemljo predori, prašni industrijski obrati in zdravstveni oddelki z visoko vlažnostjo.

7. Kompaktna struktura in enostavna namestitev

Enota je kompaktna in lahka ter zavzema minimalen prostor v prostoru za distribucijo električne energije. Je modularen, standardizirana konstrukcija olajša transport in dvigovanje, medtem ko je postopek montaže na kraju samem enostaven, ne zahteva kompleksne podporne gradbene inženirske infrastrukture.

Načelo delovanja

Suhi transformator Usune 630kVA iz epoksi smole deluje na principu elektromagnetne indukcije. Vsebuje izolacijo brez olja in strukturo za odvajanje toplote, ki se izrazito razlikuje od tradicionalne strukture, potopljene v olje. transformatorji - njegovo delovanje poteka na naslednji način:

1. Izmenični tok (AC) vstopi v primarno navitje in ustvarja nenehno spreminjajoč se izmenični magnetni tok znotraj laminiranega železnega jedra;

2. Izmenični magnetni tok prodre skozi sekundarno navitje in povzroči izmenično elektromotorno silo (EMF) v sekundarni tuljavi z elektromagnetno indukcijo;

3. Na podlagi razmerja obratov med primarnim in sekundarnim navitjem se izmenična napetost poveča ali zniža na doseči stabilen prenos moči;

4. Z uporabo zraka kot medija za izolacijo in odvajanje toplote navitja in jedro odvajajo toploto prek naravnega ventilatorji s konvekcijo ali prisilnim zrakom, ki varno izvajajo pretvorbo napetosti in prenos moči.

Tabela tehničnih specifikacij

1. Parametri električne zmogljivosti

2. Okoljski pogoji delovanja

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

Primer uporabe projekta v resničnem svetu

Primer 1: Notranji projekt distribucije električne energije za urbano terciarno bolnišnico stopnje A

Terciarna bolnišnica stopnje A v Zhejiangu je nabavila dva suha transformatorja iz epoksi smole Usune 630 kVA za napajanje za bolniške oddelke in natančno medicinsko opremo. Izkoriščanje izdelka, ki ne vsebuje olja, je odporen proti ognju, je tih in nizke delne razelektritve, rešitev odpravlja nevarnost požara v zdravstvenih ustanovah in preprečuje hrup ne moti pacientov, hkrati pa zagotavlja stabilno oskrbo z električno energijo za natančno opremo, kot so skenerji CT in MRI. Oprema je delovala nemoteno in neprekinjeno tri leta, ne da bi zahtevala kakršne koli izpade zaradi vzdrževanja.

Študija primera 2: Pomožni sistem napajanja za postajo mestne podzemne železnice

Proga podzemne železnice v kitajskem mestu je namestila štiri suhe transformatorje Usune 630 kVA v prostor za distribucijo električne energije podzemna postaja. Obravnavanje izzivov podzemnih prostorov, kot so visoka vlažnost, slabo prezračevanje, stroge požarne varnostne zahteve in omejen prostor za namestitev - izdelek je popolnoma primeren za predore operativni standardi. Njegove prednosti vključujejo odpornost na vlago in prah, odpornost na eksplozijo in negorljivost zmogljivosti in kompakten odtis, ki zagotavlja varno napajanje pomožnih sistemov podzemne železnice.

pogosta vprašanja

V1: Katere so ključne prednosti suhega transformatorja iz epoksi smole Usune 630 kVA za notranjo namestitev v primerjavi z oljnimi transformatorji?

A1: Prvič, je popolnoma brez olja, kar odpravlja nevarnost požara, eksplozije in puščanja olja; ne potrebuje oljnih jam ali protipožarne izolacije, zaradi česar je primeren za različna zaprta notranja okolja. Drugič, proizvaja nič škodljivih emisij med delovanjem in ne zahteva menjave olja ali s tem povezanega vzdrževanja, kar bistveno zmanjša dolgoročni stroški O&M. Tretjič, njegova nizka raven hrupa in nizka delna izpraznitev ščitita občutljivo medicinsko in avtomatizirano natančno opremo pred motnjami nihanja napetosti, zaradi česar je varna, prednostna izbira za območja z velikim prometom, kot so šole, bolnišnice in podzemne železnice.

V2: Ali lahko ta transformator zanesljivo deluje v tovarniških okoljih z visoko vlažnostjo in prahom?

A2: Da. Usune uporablja optimiziran integralni postopek inkapsulacije z epoksidno smolo, ki v celoti objame navitja, učinkovito blokira vdor vlage in prahu. Izdelek deluje stabilno v prašnih notranjih okoljih z raven vlažnosti do 95% (brez kondenzacije). Za okolja z ekstremnimi stopnjami prahu zaščitno ohišje po meri se lahko doda za izboljšanje okoljske odpornosti brez ogrožanja odvajanja toplote.

V3: Ali je standardni model Usune 630 kVA združljiv z mednarodnimi omrežnimi standardi?

A3: Standardni model podpira dvofrekvenčno delovanje (50/60 Hz) in je v večini skladen s specifikacijami omrežja. države po vsem svetu. Ima 10kV/10,5kV visokonapetostni vhod in 0,4kV nizkonapetostni izhod, uporablja Dyn11 priključno skupino in ima standardno impedanco napetosti 6%. Za zahteve glede specifične napetosti, impedance ali parametrov zmogljivosti, naša tovarna ponuja prilagojeno proizvodnjo, prilagojeno specifičnemu omrežju specifikacije vašega projekta.

Profil blagovne znamke in sklep Zakoreninjen na Kitajskem in z več kot desetletnimi izkušnjami na področju električne opreme je Zhejiang Usune Electric Co., Ltd. zaupanja vreden dobavitelj suhih transformatorjev iz epoksidne smole. Izvajamo celovit nadzor kakovosti v celotnem procesu – od pregleda vhodnega surovega silicijevega jekla materialov do testiranja delne razelektritve končnih izdelkov - zagotavljanje, da vsi izdelki serije 630 kVA izpolnjujejo mednarodni standardi elektroenergetike. Izkoriščanje neposredne prodaje v tovarni, oblikovanja po meri in vse na enem mestu poprodajno tehnično podporo nudimo varne, energetsko učinkovite in trajne rešitve za notranje postaje za komercialne, medicinske, transportne in industrijske projekte po vsem svetu.
