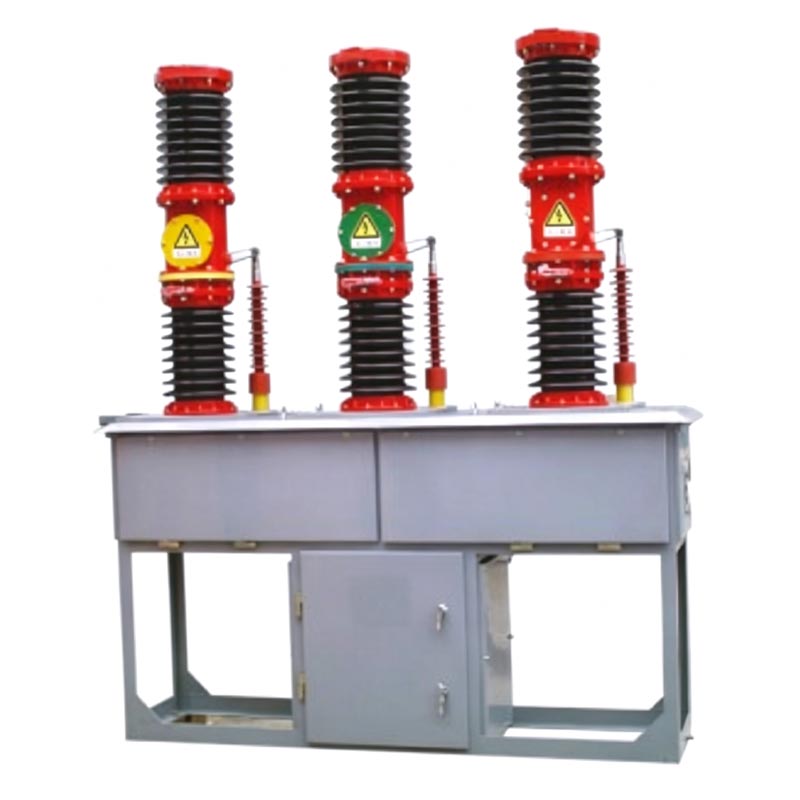

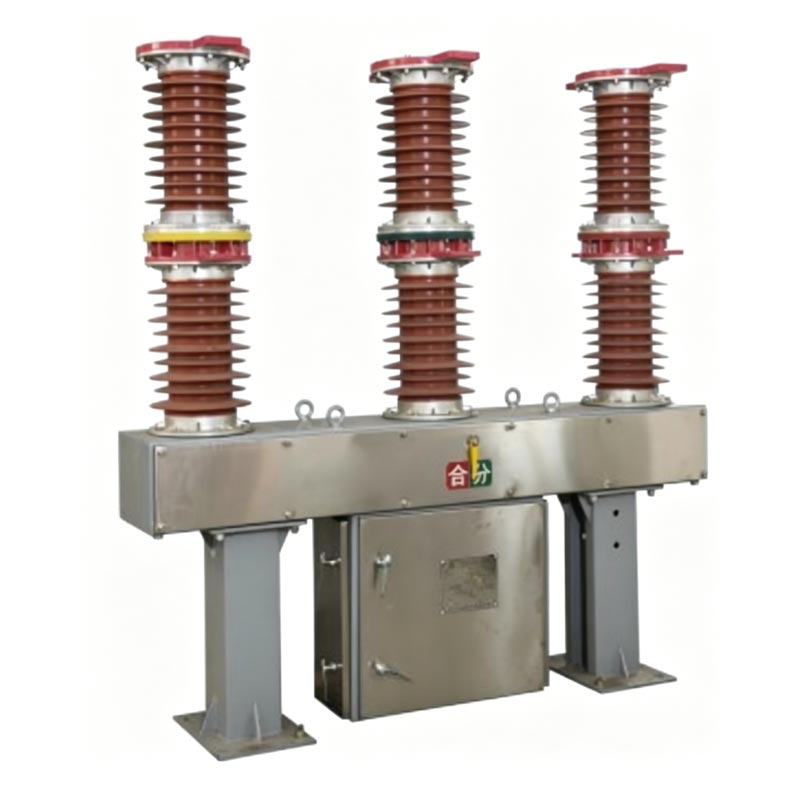

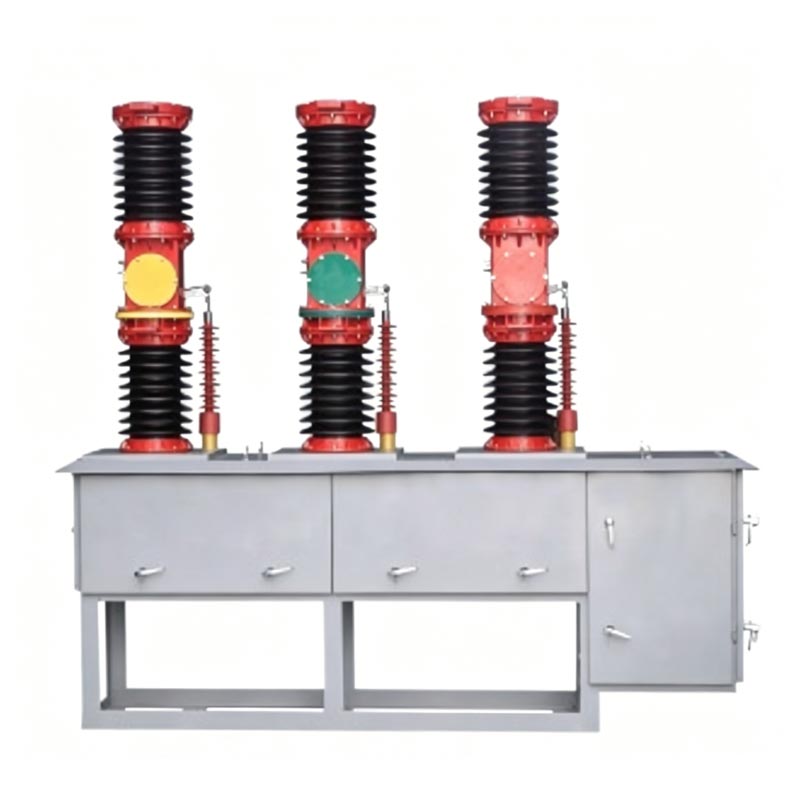

Zunanji vakuumski odklopnik Usune Zw7-40.5 je zunanji visokonapetostni vakuumski odklopnik, primeren za 50 Hz trifazni AC, 24-40,5kV sistemi za prenos in distribucijo električne energije, ki se uporabljajo predvsem za nadzor sistema, zaščito, sekcioniranje in preklapljanje kondenzatorskih baterij. Ko se uporablja v povezavi s ponovnim zapiranjem, omogoča inteligentno segmentirano krmiljenje ponovnega vklopa elektroenergetskega sistema; podpira vzmetne ali elektromagnetne pogonske mehanizme, ima stabilno mehansko delovanje učinkovitost in ne predstavlja nevarnosti požara ali eksplozije; je v skladu z GB1984-1989 "AC High Voltage Circuit Breakers" in Standardi IEC56, IEC62271-100 "visokonapetostni izmenični odklopniki".
1. Odlična zmogljivost lomljenja: uporablja tehnologijo vakuumskega gašenja obloka, kar povzroči močno lomljenje
zmogljivost, dolgo električno življenjsko dobo in mehansko življenjsko dobo do 10.000 ciklov.
2. Brez vzdrževanja in zanesljiv: Enostavna struktura, ki ne zahteva rednega vzdrževanja in ima dolgo življenjsko dobo.
3. Odlična izolacijska zmogljivost in zmogljivost proti onesnaževanju: močna izolacijska zmogljivost na prostem in izjemna
zmogljivost proti onesnaževanju.
4. Prilagodljiva inteligentna konfiguracija: lahko je opremljen z vgrajenim tokovnim transformatorjem (natančnost do 0,2 S
razreda) za merjenje in zaščito trifazne povezave.
5. Široka združljivost delovnih mehanizmov: Prilagodljiv vzmetnim ali elektromagnetnim delovnim mehanizmom, kar omogoča
pogosto in zanesljivo delovanje.

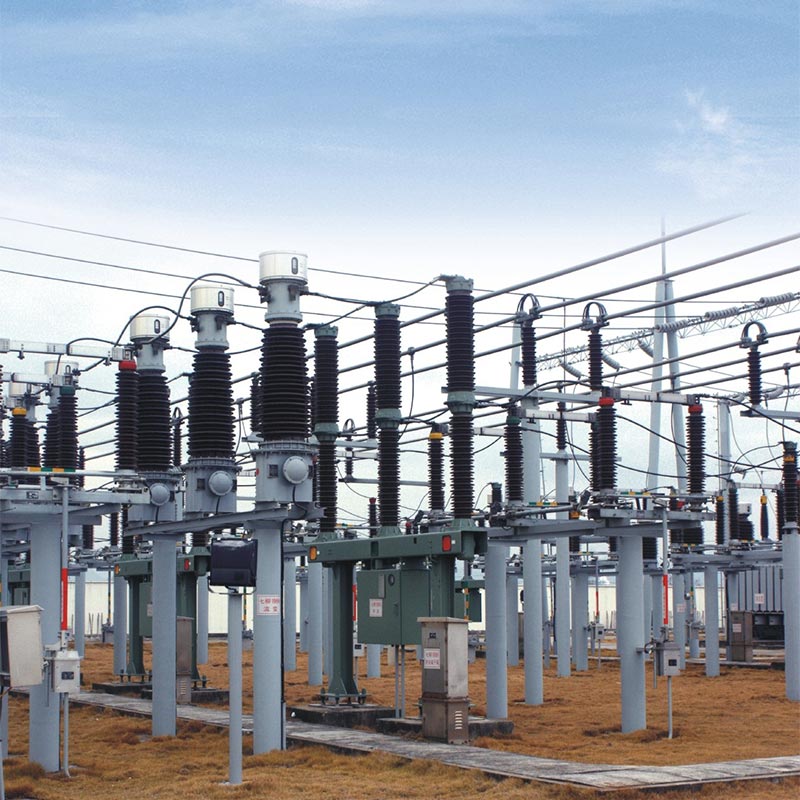

1. 24-40,5 kV prenosni in distribucijski vodi ter transformatorske postaje
2. Projekti prenove in širitve električnega omrežja v mestih in na podeželju
3. Vetrne elektrarne, sončne elektrarne in industrijski energetski sistemi
4. Aplikacije preklapljanja kondenzatorskih baterij in povezovalnih odklopnikov
5. Obalna, visokogorska in močno onesnažena območja
1. Ime projekta: Projekt povezave vetrne elektrarne 35 kV z omrežjem na severu Kitajske
2. Naročnik: State Grid Hebei Electric Power Co., Ltd.
3. Ozadje projekta: Ta vetrna elektrarna se nahaja na obalnem območju z visoko vlažnostjo, močnim pršenjem soli in pogoste nevihte. Njegov 35kV izhodni vodni sistem zahteva zanesljive odklopnike za nadzor, napako izolacije in samodejnega ponovnega zapiranja.
4. Rešitev: Uxin Electric je dobavil 12 kompletov zunanjih vakuumskih odklopnikov Zw7-40.5, opremljenih z vzmetni mehanizmi in vgrajeni tokovni transformatorji razreda 0,2S.
5. Dosežki aplikacije
- Stabilno delovanje več kot 5 let v okoljih z visoko vlažnostjo in solnim pršenjem
- 100% uspešnost pri 187 prekinitev kratkega stika
- Inteligentna funkcija ponovnega zapiranja zmanjša čas izpada električne energije za 85 %
- Zasnova brez vzdrževanja zmanjša letne stroške delovanja in vzdrževanja za 60 %
6. Povratne informacije strank
»Zunanji vakuumski odklopnik Usune Zw7-40.5 je pokazal izjemno zanesljivo delovanje v naših obalnih vetrna elektrarna. Njegovo delovanje pri preprečevanju onesnaževanja in inteligentne zaščitne funkcije so se bistveno izboljšale stabilnost omrežja." – Vodja projekta, State Grid Hebei Electric Power Co., Ltd.
| Postavka | Enota | Parametri | |
| Nazivna napetost | kV | 40.5 | |
| Nazivna stopnja izolacije | 1min Prenosna napetost električne frekvence | kV | 95 |
| Prenosna napetost impulza strele (najvišja vrednost) | kV | 185 | |
| Nazivni tok | A | 630/1000/1250/1600/2000 | |
| Nazivni izpadni tok kratkega stika | kA | 12,5/16/20/25/31,5 | |
| Ocenjeno zaporedje delovanja | 0-0,3s-C0-180s-0 | ||
| Prekinitveni časi za nazivni kratkoprekinitveni tok | Times | 12 | |
| Nazivni prekinitev kratkega stika in zaprti tok (vrh) | kA | 50/63/80 | |
| Nazivni temenski odporni tok | kA | 50/63/80 | |
| Nazivni kratkotrajni tok | kA | 20/25/31.5 | |
| Nazivni čas trajanja kratkega stika | s | 4 | |
| Povprečna hitrost izklopa | m/s | 1,5 ± 0,20 | |
| Povprečna hitrost vklopa | m/s | 0,7 ± 0,2 | |
| Odbojni čas vklopa pogodbe | ms | ≤ 2 | |
| Trifazna časovna razlika vklop/izklop sinhronosti | ms | ≤ 2 | |
| Čas vklopa | ms | ≤ 150 | |
| Čas izklopa | ms | ≤ 70 | |
| Mehansko življenje | Times | 10000 | |
| Nazivna delovna napetost in nazivna napetost pomožnega tokokroga | V | DC/AC110,220 | |
| Enosmerni upor vsake fazne zanke (ne vključuje instrumentalnih transformatorjev) | μΩ | ≤ 50 | |
| Vsaka fazna zanka ima enosmerni upor | mm | 3 | |
O: Lahko se uporabljajo vzmetni ali elektromagnetni mehanizmi. Vzmetni mehanizmi ponujajo visoko zanesljivost in nizki stroški vzdrževanja, zaradi česar so primerni za večino zunanjih aplikacij.
O: Da. Ob naročilu morate navesti razmerje toka in razred točnosti (0,2S/0,5/10P10).
O: Pri normalni uporabi je obdobje brez vzdrževanja 10-15 let. Vizualni pregled je priporočljiv vsaki 2 leti, in manjši mehanski pregled vsakih 5 let.
Zunanji vakuumski odklopnik Usune Zw7-40.5 združuje napredno vakuumsko tehnologijo, robustno strukturno zasnovo in inteligentne funkcije. Kot zaupanja vreden kitajski dobavitelj Usune Electric dosledno zagotavlja visoko kakovost in visoko zmogljivi izdelki, zaradi česar so idealna izbira za sodobne napajalne sisteme, ki zahtevajo zanesljivost, varnost in nizki stroški življenjskega cikla.
