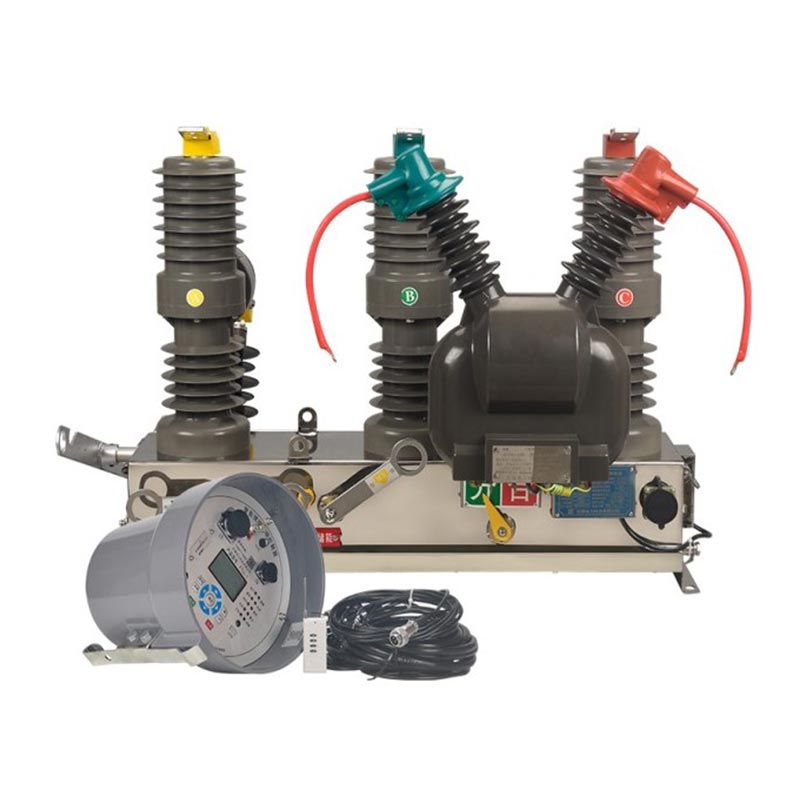

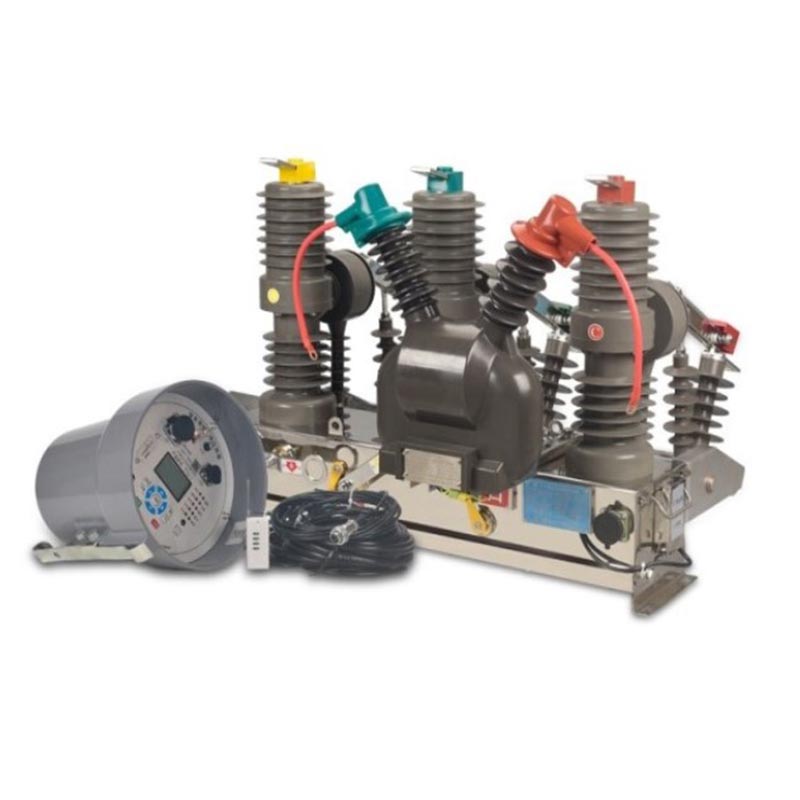

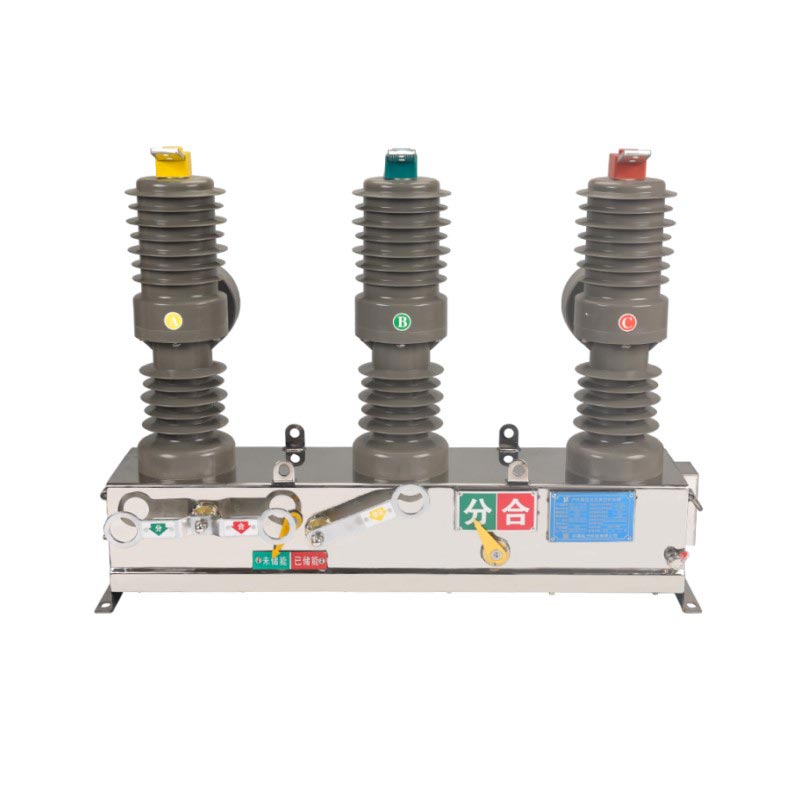

11 kV Vakuumski odklopnik na drogu

Vakuumski odklopnik Usune ZW32-12 11 kV na drogu je vakuumski odklopnik na drogu za uporabo na prostem posebej zasnovan za sisteme distribucije električne energije 10kV–12kV. Uporablja visoko zanesljiv vakuumski prekinjevalec za lok gašenje, natančno in varno vklapljanje in izklapljanje raznih tokov. Njegova robustna mehanska struktura podpira pogosto delovanje in je primeren za scenarije, ki zahtevajo večkratno preklapljanje.

- Nazivna napetost: 12kV (združljiv s sistemi 10kV/11kV)
- Pogostost: 50/60Hz
- Število faz: Trifazni AC
- Izolacija: Materiali za uporabo na prostem, ki preprečujejo staranje in so odporni proti koroziji
- Metoda delovanja: Ročno/električno, združljivo z inteligentnimi krmilniki

Glavne značilnosti in prednosti

1. Vrhunska zmogljivost lomljenja

- Hitra hitrost gašenja vakuumskega obloka, kratek prekinitveni čas in visoka stabilnost delovanja;
- Odlična prekinitvena zmogljivost kratkega stika, ki učinkovito ščiti linije in opremo;
- Dolga mehanska in električna življenjska doba, primerna za pogoste scenarije delovanja.

2. Inteligentne "štiri daljinske" funkcije

Ko je seznanjen z inteligentnim krmilnikom Usune, lahko tvori samodejni ponovni zagon in tako realizira:
- Daljinsko upravljanje: Daljinsko odpiranje in zapiranje s strani dispečerskega centra;
- Telemetrija: spremljanje podatkov o toku, napetosti, moči in energiji v realnem času;
- Oddaljeno signaliziranje: aktivno poročanje o stanju opreme, alarmih in informacijah o napakah;
- Remote Adjustment: Spletna nastavitev in spreminjanje parametrov zaščite.

3. Trajna zasnova na prostem

- Popolnoma zaprt razred zaščite IP54+, odporen na prah, dež in kondenzacijo;
- Stabilno delovanje v okoljih od -40 ℃ do +70 ℃, odporen na slano pršilo, vlago in onesnaženje;
- Kompaktna struktura, ki jo je mogoče namestiti na steber, enostavna za namestitev in zahteva minimalno vzdrževanje.

Primer uporabe v resničnem svetu

1. Projekt

Projekt nadgradnje avtomatizacije podeželskega električnega omrežja v provinci Anhui na Kitajskem

2. Ozadje

Pogoste prehodne napake (udari strele, stik z drevesi) v podeželskih električnih omrežjih, počasna hitrost izolacije napake in velika nevarnost obsežnih izpadov električne energije.

3. Rešitev

Namestite 120 ponovnih vklopov Usune ZW32-12 z inteligentnimi krmilniki kot na stebre nameščenih ponovnih vklopov za 10 kV nadzemne vode.

4. Rezultati prijave:

- Izolacija napake: samodejni izklop v 50 ms za napake kratkega stika, ponovna vzpostavitev napajanja v 1 minuti za območja brez napak;
- Odprava prehodne napake: Samodejno ponovno zapiranje odpravi 85 % začasnih izpadov električne energije;
- Oddaljeno upravljanje: funkcije "Four Remote" zmanjšajo delovno obremenitev pregledov na kraju samem za 60 % in izboljšajo odpremo učinkovitost za 70%;

- Zanesljivost: Po več kot dveh letih delovanja je srednji čas med napakami (MTBF) >85.000 ur brez večjih napak, kar izboljša zanesljivost napajanja za več kot 30.000 podeželskih uporabnikov.

Glavni tehnični parametri

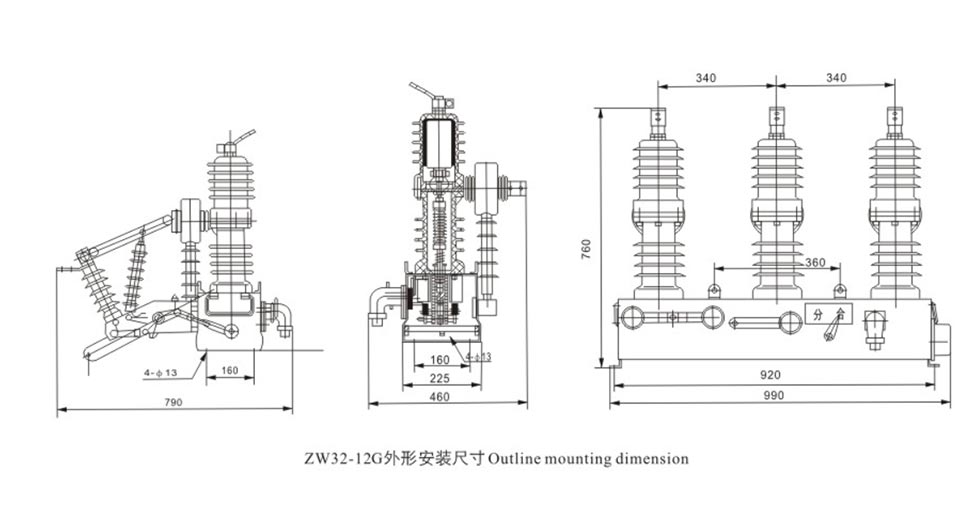

Zunanje dimenzije

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

pogosta vprašanja

V1: Zakaj je vakuumski odklopnik ZW32-12 11 kV na drogu primeren za pogoste scenarije delovanja?

O: Njegov vakuumski prekinjevalec ima nizko kontaktno obrabo in dolgo električno življenjsko dobo; njegov natančen vzmetni delovni mehanizem ima visoko mehansko stabilnost (število mehanskih operacij ≥10.000-krat); njegovi materiali in struktura so odporen na utrujenost, ohranja stabilno delovanje med ponavljajočimi se operacijami, zaradi česar je primeren za pogoste preklopni scenariji, kot so kondenzatorske baterije in industrijske linije.

V2: Kako se izvajajo funkcije "Four Remote"?

O: ZW32-12 povežite s krmilnikom Usune FTU prek RS-485 ali brezžično (4G/LoRa). Krmilnik zbira napravo podatke, komunicira z glavno postajo in izvaja ukaze na daljavo, s čimer se doseže nadzor na daljavo, telemetrija v realnem času, daljinsko signaliziranje statusa in funkcije spletnega daljinskega prilagajanja.

V3: Kakšno vzdrževanje je potrebno za uporabo na prostem?

O: Ta izdelek praktično ne potrebuje vzdrževanja. Priporočljivi so redni pregledi:
- Vsakih 1-2 let: Preverite tesnila, pritrdilne elemente in izolacijo;
- Vsake 2-3 leta: preverite celovitost vakuumskega prekinjevalnika in izmerite kontaktni upor;
- Vsakih 5 let: Izvedite obsežno kalibracijo mehanske in električne zmogljivosti. Usune zagotavlja doživljenjska tehnična podpora in storitve usposabljanja.

Zaključek

Vakuumski odklopnik Usune ZW32-12 11 KV na drogu združuje odlično zmogljivost, inteligentno delovanje, in vzdržljivost. Kot vodilni proizvajalec na Kitajskem Usune zagotavlja zanesljivo kakovost izdelkov, ki se prilagaja mestnim in podeželska električna omrežja, industrijski parki in novi energetski sistemi, zaradi česar je prednostna oprema v sodobni energiji distribucijsko polje. S svojimi zrelimi izkušnjami pri uporabi na terenu in celovito tehnično podporo ima Usune postanite zaupanja vreden dobavitelj in proizvajalec v sektorju globalne energetske infrastrukture.
