110 kV tokovni transformator

Tokovni transformator Usune LB6-110 kV je zunanja visokonatančna naprava za zaznavanje toka, prilagojena za srednje in visoko napetostno moč mreže. Ima modularno strukturo in zasnovo sekundarnega navitja z več skupinami. Način ožičenja je mogoče prilagoditi prek zunanje povezovalne plošče v zgornjem hranilniku olja, ki omogočajo prilagodljivo preklapljanje med dvojnimi tokovnimi razmerji trenutne potrebe po odkrivanju in zaščiti pred napakami v različnih pogojih delovanja.

Ta izdelek je v skladu z nacionalnim standardom GB/T20840.2-2014 in mednarodnimi elektrotehničnimi standardi IEC. To vključuje standardne modele, modele za visoko nadmorsko višino in modele, odporne na onesnaženje, ki nudijo odlično merjenje in zaščito natančnost. Primeren je tako za običajne kot za težke zunanje pogoje in je glavna podporna oprema za domači 110kV prenosni in distribucijski sistemi.

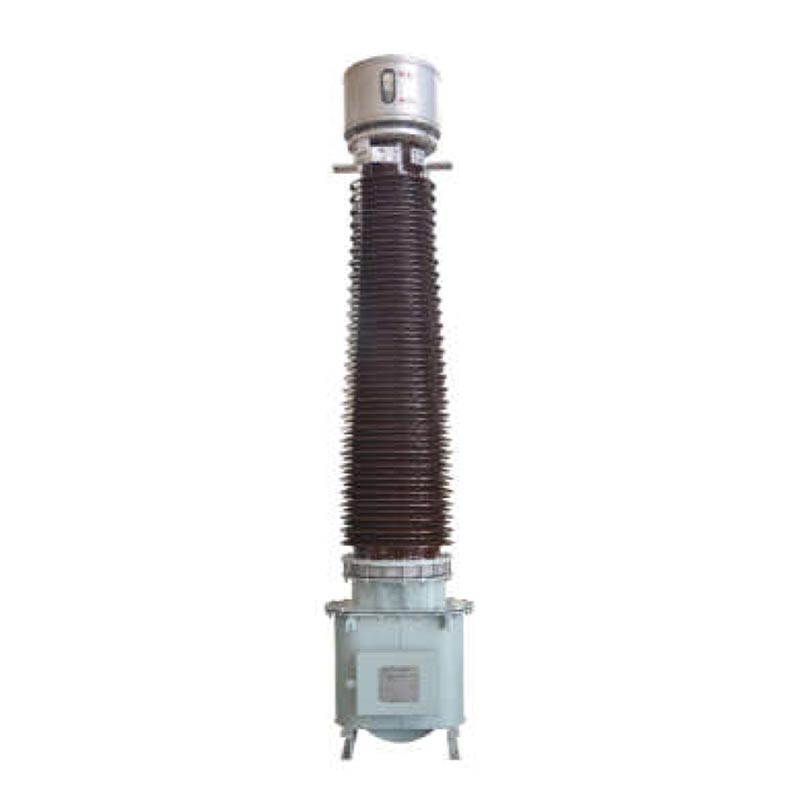

LB6-110kV Kapacitivni tokovni transformator

Razlaga modela in veljavni pogoji delovanja

1. Pomen kode modela

Celoten model izdelka je LB6-110kV (kombinacija točnosti + tokovno razmerje), z jasnimi in standardiziranimi segmenti pojasnila:
- Osnovni model: L za tokovni transformator, B za z zaščitno stopnjo, 6 za serijsko številko konstrukcije, 110 za nazivno napetost 110kV, W2 za sekundarno zasnovo proti onesnaževanju
- Kombinacija razreda natančnosti: podpira več kombinacij navitij, kot sta P/P/P/0,5 in P/P/0,2, vključno z 0,2/0,5 navitja za merjenje nivoja in zaščitna navitja nivoja 5P/10P, ki uravnavajo visoko natančno merjenje in zanesljivo napako zaščita.
- Specifikacija tokovnega razmerja: Označeno kot 2*a/c, podpira preklapljanje dvojnega tokovnega razmerja, serijska povezava je a/c, vzporedna povezava je 2*a/c, primarni tok pokriva 2×50A~2×1000A, sekundarni tok je 1A/5A polna specifikacija

2. Veljavni pogoji delovanja

- Temperatura okolja: Primerno za pogoje delovanja od -25 ℃ do +40 ℃, z najvišjo dnevno temperaturo +30 ℃. Zahteve za ultra nizke temperature je mogoče prilagoditi in se pogajati.
- Nadmorska višina: standardni model, primeren za nadmorske višine ≤1000m; Visokogorski model GYW, primeren za nadmorske višine ≤4000 m.
- Prilagodljivost okolju: plazilna pot, ki jo je mogoče izbrati od 16 mm/KV do 31 mm/KV, primerna za različne scenarije vključno s konvencionalno, obalno zaščito pred korozijo in aplikacijami proti obraščanju na visoki nadmorski višini.

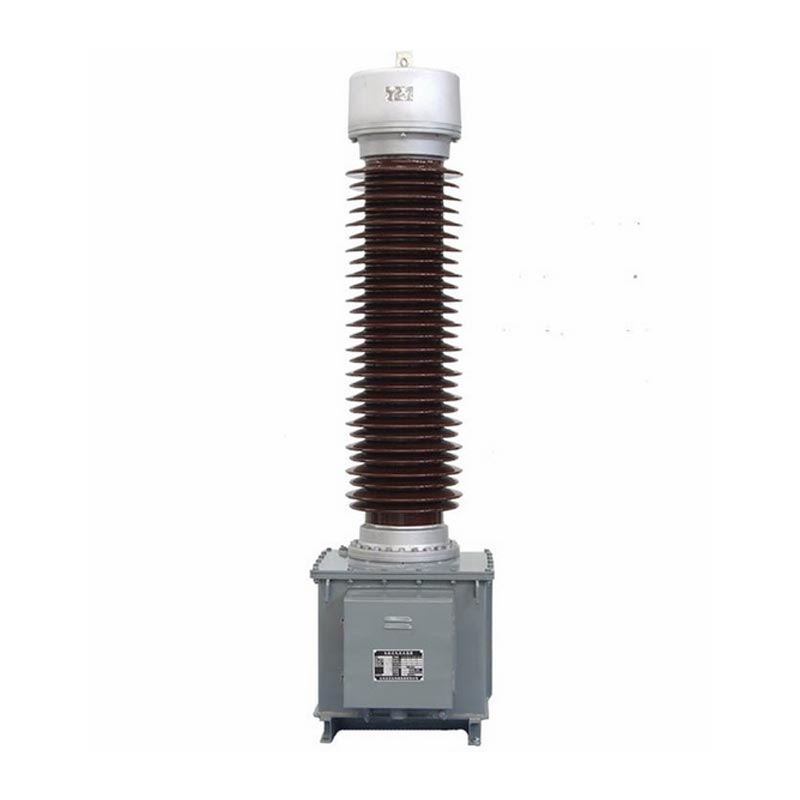

Glavne strukturne značilnosti

1. Optimiziran izolacijski sistem

Uporablja kapacitivno izolacijsko tehnologijo oljnega papirja, pri čemer jedro primarnega navitja ovija visokonapetostni kabelski papir. Ima večplastno zaščitno plast kondenzatorja, pri čemer je notranja plast povezana z visoko napetostjo, zunanja pa plast ozemljena, kar ima za posledico enotno porazdelitev električnega polja in znatno izboljšano izolacijsko varnost marža.

2. Zanesljiva navitna struktura

Primarno navitje ima strukturo v obliki črke U. Modeli 2×400A in manj uporabljajo v papir ovito ravno bakreno žico, medtem ko modeli 2×500A~2×1000A uporabljajo dvojne polkrožne aluminijaste cevi, ki zagotavljajo močno tokovno nosilnost. The navitje je razdeljeno na dva dela s štirimi terminali, kar omogoča prilagodljivo preklapljanje med dvojnimi tokovnimi razmerji.

3. Popolnoma zaprta zaščitna zasnova

Na vrhu je nameščena kovinska ekspanzijska posoda, ki samodejno kompenzira širitev in krčenje prostornina transformatorskega olja zaradi temperaturnih sprememb, izolacija od notranjega in zunanjega zraka, preprečevanje staranje zaradi vlage in olja ter podaljšanje življenjske dobe opreme.

4.Priročna namestitev in vzdrževanje

Vnaprej izvrtane dvižne luknje na dnu rezervoarja olajšajo dvigovanje opreme; zagotavlja več ozemljitvenih vijakov zanesljivo ozemljitev opreme in sekundarnih navitij; Razvodna omarica je opremljena z namenskimi sponkami za standardizirano in varno ožičenje.

Osnovni tehnični parametri

1. Ocenjeni parametri

Nazivna delovna napetost 110kV, maksimalna delovna napetost 126kV, nazivna frekvenca 50Hz, polarnost se odšteva.

2. Raven izolacijske vzdržljive napetosti

Notranja izolacija primarno na sekundarno in ozemljitev 185kV/1min, sekundarno na ozemljitev 3kV/1min; zunanja izolacija suha preskusna napetost 230 kV, mokra preskusna napetost 185 kV, vzdržljiva impulzna napetost proti onesnaževanju na visoki nadmorski višini vrh doseže 560kV.

3. Točnost uspešnosti

Merilna napaka stopnje 0,2/0,5, minimalna fazna razlika, izpolnjevanje zahtev za visoko natančno merjenje; nizek kompozit napaka za stopnjo zaščite 5P/10P, kar omogoča hiter odziv na tokove napak v omrežju.

4. Učinkovitost odpornosti proti kratkemu stiku

Tok toplotne stabilnosti 5,3KA~45KA, tok dinamične stabilnosti 13KA~115KA, zmožen vzdržati omrežje udarci kratkega stika in kažejo močno stabilnost delovanja.

Dejanski primeri inženirske uporabe:

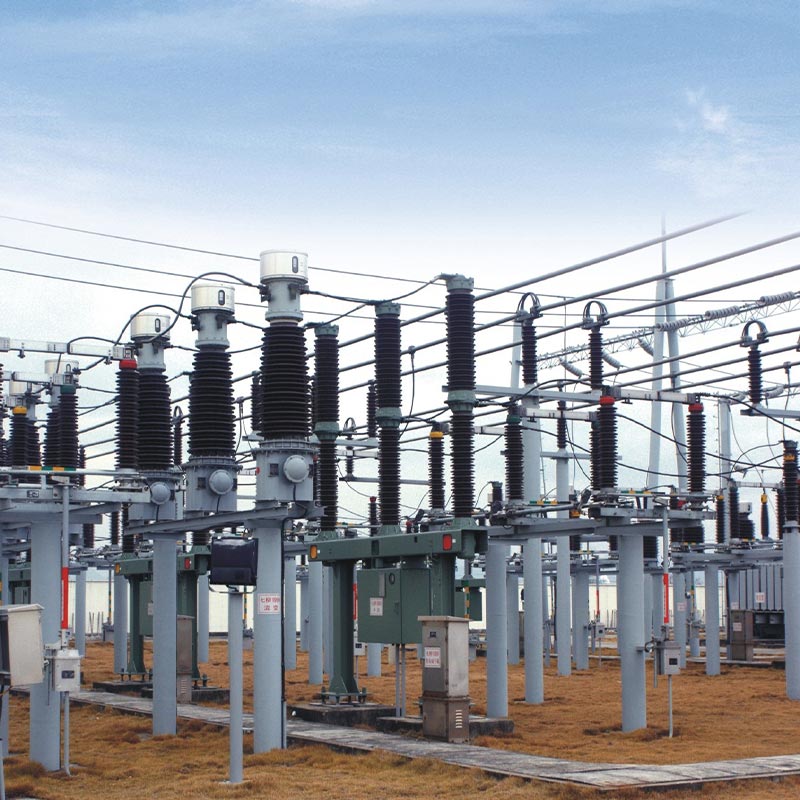

Primer: Projekt nadgradnje mestne transformatorske postaje Zhejiang 110 kV

Leta 2024 je projekt nadgradnje primestne 110 kV transformatorske postaje Zhejiang Jiaxing vključeval večji nakup 32 Usune Tokovni transformatorji LB6-110kV-2×300/5 (5P30/5P30/0,5). Nahaja se v industrijskem grozdu z veliko obremenitvijo nihanja je projekt zahteval izjemno visoko merilno natančnost in občutljivost zaščite. Po zagonu, oprema lahko natančno zbira podatke o toku vodila, kar omogoča spremljanje obremenitve v realnem času in hitro sprožitev napake. Letni obratovalni podatki kažejo, da je merilna napaka daleč pod mejo nacionalnega standarda in zaščite ukrepi so natančni in zanesljivi ter popolnoma odpravijo netočnosti merjenja starejše opreme.

Specifikacije namestitve, delovanja in vzdrževanja

1. Pregled pred namestitvijo

Pred montažo je potreben vizualni pregled za odpravo napak, kot so poškodovane porcelanske puše, olje puščanje in neusklajeni parametri na imenski tablici; preverite, ali nivo ekspanderskega olja ustreza temperaturi okolja in dodajte ustrezno transformatorsko olje (električna trdnost ≥45 kV), če je nivo olja nizek.

2. Zahteve za namestitev

Opremo je treba skozi celoten proces prevažati in dvigovati navpično, s transportnim kotom nagiba ≤15°. Dviganje je dovoljeno samo skozi spodnje dvižne luknje; obremenitev porcelanastih puš in olja konzervatorja je strogo prepovedano. Največja vodoravna natezna sila na primarnem priključku P1 je ≤2000N in pri P2 je ≤3000N; ohišje opreme in zaščitna plast morata biti zanesljivo ozemljena, da se zagotovi varnost delovanja.

3.Pravila za delovanje in vzdrževanje

Med delovanjem sekundarno navitje ne sme biti odprto, da se izognete tveganju visoke napetosti in poškodbam opreme. Popolnoma zaprta konstrukcija ne zahteva vzdrževanja v normalnih pogojih delovanja. Preverite čistočo porcelanasto pušo in nivo olja četrtletno. Če je tesnilo poškodovano ali je izolacija vlažna, vrnite enoto v tovarna za vakuumsko sušenje in takojšnja menjava olja.

4. Zahteve za shranjevanje

Tokovni transformator 110 kV je treba hraniti v suhem, dobro prezračenem okolju, pri čemer se izogibajte neposredni sončni svetlobi in dežju. Dno rezervoar za olje mora biti vsaj 50 mm nad tlemi, temperatura skladiščenja pa mora biti vsaj -30 ℃. Po eno leto skladiščenja, izolacijsko upornost in koeficient dielektrične izgube je treba redno testirati. Če je se barva po dolgotrajnem skladiščenju lušči, je treba nemudoma prebarvati.

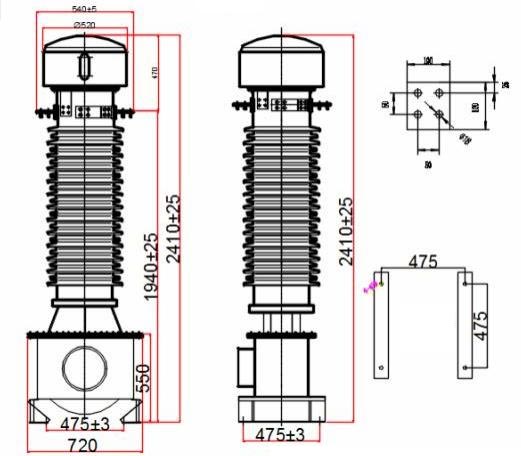

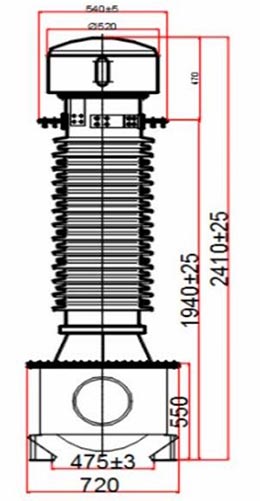

Izgled LB 6 - 110 kV in vgradne mere

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

pogosta vprašanja

V1: Kako preklopiti razmerje dvojnega toka na tokovnem transformatorju LB6-110 kV?

Zamenjava opreme ni potrebna. Preprosto prilagodite način ožičenja zunanjega priključka na zgornjem olju konzervator: ko sta primarna navitja zaporedno povezana, je osnovno tokovno razmerje a/c; ko je povezan v vzporedno, je dvakratno tokovno razmerje 2*a/c. Delovanje je preprosto in ne zahteva posebne opreme, prilagodljivo na različne pogoje obremenitve, kar učinkovito zmanjša stroške zamenjave opreme.

V2: Kakšne so razlike med standardnim modelom, modelom proti onesnaževanju in modelom za visoko nadmorsko višino?

Trije modeli imajo enako osnovno električno zmogljivost s strukturnimi optimizacijami, prilagojenimi specifičnim potrebam scenariji: ① Standardni model je primeren za običajna okolja do 1000 m nadmorske višine, s plazečo razdalja 16 mm/KV; ② Model proti onesnaževanju W2 je primeren za obalna in industrijsko onesnažena območja, z plazilna pot 20 mm/KV in povečana odpornost proti koroziji in onesnaževanju; ③ Visokogorski model GYW je primeren za območja z visoko nadmorsko višino do 4000 m, z največjo plazilno potjo 31 mm/KV in lahko prenese nizek zrak tlak in močno ultravijolično sevanje.

V3: Kateri so temeljni varnostni ukrepi za dolgotrajno delovanje opreme?

Prvič, sekundarno navitje mora delovati pod obremenitvijo ali v kratkem stiku; odprta vezja so strogo prepovedana za preprečitev okvare zaradi visoke napetosti in nesreč s telesnimi poškodbami. Drugič, zagotovite zanesljivo ozemljitev stičišča škatlo in spodnji ozemljitveni vijak rezervoarja za olje ter da ozemljitvena žica ustreza specifikacijam, da se prepreči statično kopičenje električne energije. Tretjič, med normalnim delovanjem sta demontaža zaprte strukture in samovoljno vzorčenje prepovedano. Redno preverjajte podatke o dielektričnih izgubah in delni razelektritvi, da zagotovite stabilno izolacijo.

Prednosti izdelka in garancija storitev

Kot profesionalni proizvajalec in dobavitelj visokonapetostne električne opreme na Kitajskem se tokovni transformator Usune Electric LB6-110 kV ponaša s pomembnimi prednostmi: standardizirana tovarniška proizvodnja, ki se strogo drži domačih in mednarodnih industrijski standardi, ki zagotavljajo stabilno natančnost in močno okoljsko prilagodljivost; in popolnoma zaprto, zasnova, ki ne potrebuje vzdrževanja, kar znatno zmanjša stroške delovanja in vzdrževanja. Podjetje nudi a storitev na enem mestu, vključno z izbiro in prilagajanjem, tehničnimi navodili, namestitvijo na kraju samem in poprodajo vzdrževanje. Parametre je mogoče optimizirati glede na potrebe projekta, kar zagotavlja zanesljivo zagotovilo za varno in stabilno delovanje 110kV elektroenergetskega sistema.
