Zunanji tokovni transformator

Kapacitivni zunanji tokovni transformator LB6-110kV je osnovna visokonapetostna podporna oprema podjetja Zhejiang Yousen Električni. Posebej zasnovan za kompleksne pogoje delovanja na prostem, ima popolnoma zaprt oljni papir izolacijska struktura, potopljena v olje, nazivna delovna napetost 110 kV, največja delovna napetost 126 kV in je združljiv z električnimi omrežji AC 50Hz/60Hz, izpolnjuje operativne zahteve nevtralne točke, neučinkovito ozemljen sistemi.

Ta izdelek združuje merilne in zaščitne funkcije, opremljen z merilnimi navitji razreda 0,2 in 0,5 in 5P/10P zaščitna navitja. Podpira razmerja dvojne transformacije za zaporedno in vzporedno preklapljanje, s primarnim tokovnim pokrivanjem 2×50A–2×1000A in sekundarnim izhodom 1A/5A. Uporaba natančne proizvodnje procesov v ugledni tovarni se izdelek ponaša z odlično okoljsko prilagodljivostjo: standardni model je primeren za nadmorske višine pod 1000 m, medtem ko lahko višinski model GYW stabilno deluje na 4000 m nadmorske višine. Široko je uporablja se v mestnih in podeželskih transformatorskih postajah, industrijski in rudarski oskrbi z električno energijo ter scenarijih nove proizvodnje električne energije.

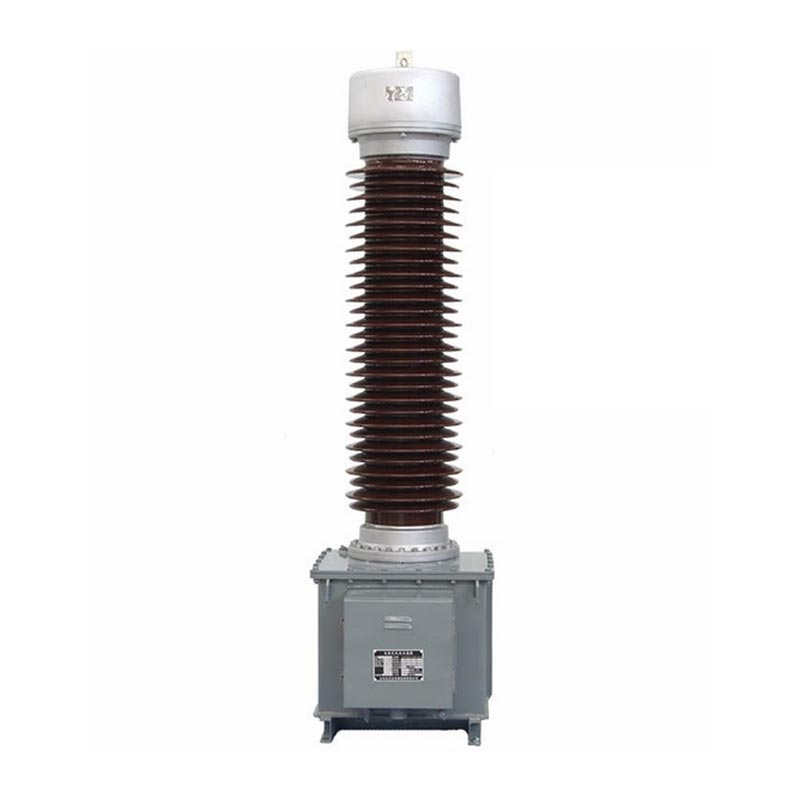

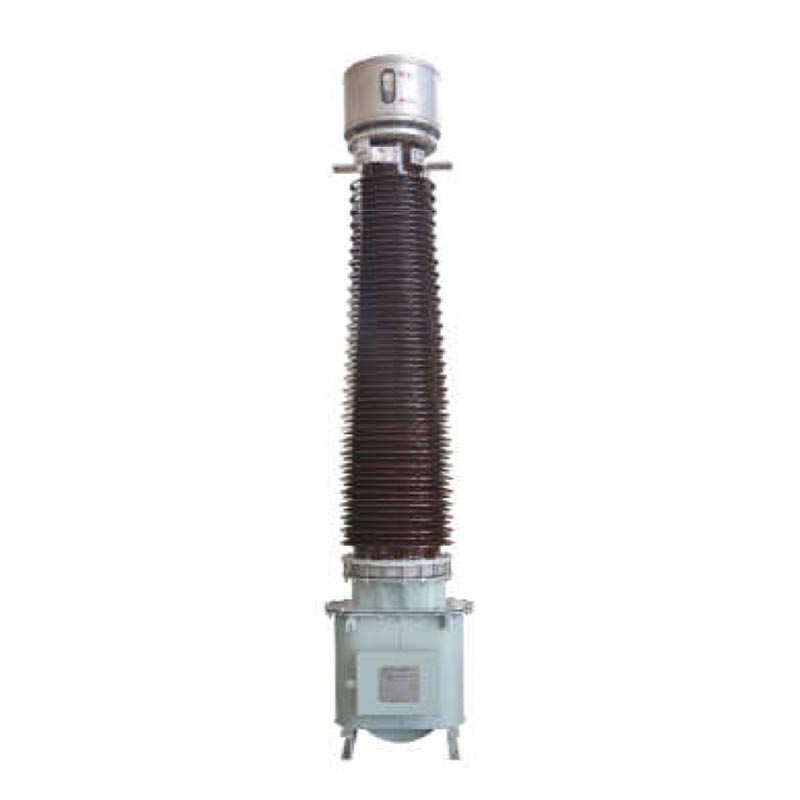

LB6-110kV Kapacitivni tokovni transformator

Razlaga modela in pogoji uporabe

1. Razlaga parametrov modela

Celotna številka modela za zunanji tokovni transformator je LB6-110kV P/P/P/0,5ab/c, razdeljen na tri jedra definicije:
- Osnovni model: L označuje tokovni transformator, B označuje stopnjo zaščite, 6 označuje serijsko številko konstrukcije, 110 označuje nivo nazivne napetosti, W2 pa predstavlja sekundarno konfiguracijo proti onesnaževanju.
- Natančna kombinacija: vgrajeni štirje kompleti sekundarnih navitij, vključno z enim merilnim navitjem razreda 0,5 in tri zaščitna navitja razreda P, ki podpirajo različne natančne kombinacije za prilagajanje različnim merjenjem in zahteve glede natančnosti zaščite.
- Tokovno razmerje: označeno z 2*a/c, podpira preklapljanje z dvojnim razmerjem. Razmerje je a/c, ko je zgornji konzervator olja zunanji konektor je povezan zaporedno, pri vzporedni povezavi pa 2*a/c. Ožičenje na mestu omogoča enostavno preklapljanje.

2. Standardni pogoji delovanja

- Temperatura okolja: največ +40 ℃, najmanj -25 ℃, dnevno povprečje največ +30 ℃; Zelo nizke temperature lahko prilagoditi in pogajati.
- Nadmorska višina namestitve: Standardni tip ≤1000m; LB6-110 GYW High Altitude tip ≤4000m.

Strukturne značilnosti izdelka

1. Struktura navitja in izolacije

Primarno navitje ima strukturo v obliki črke U. Specifikacije 2 × 400 A in manj uporabljajo ploščati baker, izoliran s papirjem žico, medtem ko specifikacije 2 × 500 A–2 × 1000 A uporabljajo polkrožne aluminijaste cevi z dvojnimi lopaticami. Jedro uporablja a kapacitivni postopek izolacije oljnega papirja, pri čemer glavno izolacijo ovija visokonapetostni kabelski papir. Več plasti oklopa kondenzatorja ustvari enotno električno polje, pri čemer je notranja plast povezana z visoko napetostjo, zunanja pa plast ozemljena, kar bistveno izboljša izolacijsko varnost. Primarno navitje je razdeljeno na dva dela s štirje terminali, ki se povezujejo z zgornjim rezervoarjem za olje za enostavno preklapljanje razmerja.

2.Sealed Protection Design

Na vrhu je nameščen kovinski ekspander, ki samodejno kompenzira spremembe količine izolacijskega olja, ki jih povzroči temperaturna nihanja, izolacija zraka in preprečevanje staranja olja zaradi vlage, s čimer se podaljša življenjska doba opreme. Ekspander ima vgrajeno okence za opazovanje nivoja olja za spremljanje nivoja olja v realnem času. Vse sekundarno terminali in primarni oklopni terminali so centralno povezani s priključno omarico rezervoarja za olje, kar zagotavlja standardizirano ožičenje in močne zmogljivosti proti motnjam.

3. Struktura varne namestitve

Rezervoar za olje je zvarjen iz visokokakovostnih jeklenih plošč, s predhodno izvrtanimi dvižnimi luknjami na dnu za stabilno splošno dvigovanje. Razvodna omarica in rezervoar za olje sta opremljena z namenskimi ozemljitvenimi vijaki za zagotavljanje zanesljivosti ozemljitev sekundarnega navitja in celotne enote. Izdelek ima zmanjšano polarnost; ko je primarni tok P1 vstopa in P2 izstopa, sekundarni tok je izhod skozi S1/S2/S3, v skladu z industrijskim standardom ožičenja logiko in olajšanje zagona na kraju samem.

Osnovni tehnični parametri

1. Osnovni električni parametri

- Nazivna delovna napetost: 110kV; Največja delovna napetost: 126kV
- Nazivna frekvenca: 50/60Hz; Polarnost: subtraktivna polarnost
- Nazivni primarni tok: 2×50A～2×1000A (na voljo je več specifikacij)
- Nazivni sekundarni tok: 1A, 5A
- Sekundarna izhodna zmogljivost: 15VA ~ 50VA (prilagodljivo razmerju transformatorja)

2. Standardi napake točnosti

- Razred merjenja (0,2/0,5): tokovna napaka ±0,2%～±1,5%, fazna razlika 10′～90′, doseganje visoko natančne energije merilne zahteve.
- Zaščitni razred (5P/10P): tokovna napaka razreda 5P ≤±1%, sestavljena napaka ≤5%; Sestavljena napaka razreda 10P ≤10%, zanesljivo delovanje zaščite v primeru okvare sistema.

3. Prenosna napetost in izolacijski parametri

- Prenosna napetost močnostne frekvence: 185 kV/1 min za primarno in sekundarno vezje ter na zemljo; 3kV/1min za sekundarna vezja in ozemljitev; 5 kV/1 min za primarni oklop na maso. Suhi preskus zunanje izolacije: 230kV; mokra preizkus: 185kV.
- Prenosna napetost impulza strele: Notranja izolacija 450kV; GYW2 višinski tip proti onesnaževanju do 560kV.
- Puzne poti: Standardni tip ≥16 mm/kV; tip proti onesnaževanju do ≥31 mm/kV, primeren za težka okolja kot so obalna območja, industrijsko onesnaženje in velika nadmorska višina.

4. Parametri stabilnosti kratkega stika

Oprema kaže odlično toplotno in dinamično stabilnost. Za specifikacije 300-600A je kratkotrajni tok toplotne stabilnosti lahko doseže 31,5-45kA, tok dinamične stabilnosti pa lahko doseže 80-115kA, sposoben prenesti trenutne tokovne sunke kratkega stika in preprečiti poškodbe opreme.

Primer uporabe v resničnem svetu

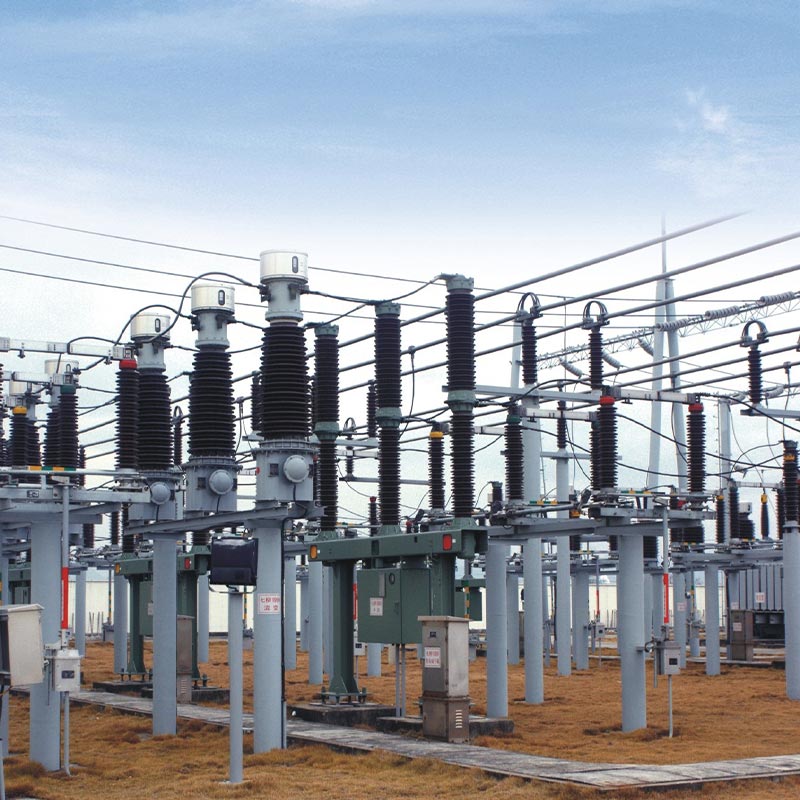

Zunanji tokovni transformator Usune LB6-110kV je bil uspešno uporabljen pri nadgradnji transformatorske postaje 110kV električnega omrežja projekt na vzhodu Kitajske, zamenjava zastarele opreme in reševanje težav, kot so nizka natančnost, slabo vreme odpornost in pogosto vzdrževanje.

Projekt se nahaja v primestnem industrijskem parku, območju, za katerega je značilna celoletna vlažnost in rahlo industrijsko onesnaževanje, ki oskrbuje več proizvodnih podjetij z energijo. Projekt je izbral GYW LB6-110kV Visokogorski model proti onesnaževanju (kombinacija natančnosti 2×300/5A, 5P30/5P30/0,5S/0,2S). Po več kot dveh letih stabilnega delovanja visoko natančna navitja 0,2S/0,5S zagotavljajo natančno merjenje za industrijske uporabnike, medtem ko več zaščitnih navitij omogoča hiter odziv na nihanja v omrežju in manjše napake kratkega stika, doseganje nič napačnih izklopov in nič napak pri izklopih. Popolnoma zatesnjena struktura se učinkovito upira vlagi in onesnaževalcem korozije, brez puščanja olja ali težav s staranjem izolacije, kar zmanjša naknadno vzdrževalno obremenitev za več kot 60 %, kar v celoti preverja stabilnost in zanesljivost izdelka v težkih pogojih delovanja.

Izgled LB 6 - 110 kV in vgradne mere

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

pogosta vprašanja

V1: Kako preklapljati med razmerji dvojnega toka na mestu?

Razstavljanje opreme ni potrebno. Samo konfiguracija ožičenja zunanjih priključkov na zgornjem olju konzervator potrebuje prilagoditev. Serijska povezava primarnih navitij je osnovno razmerje a/c; vzporedna povezava ima za posledico dvojno primarno tokovno razmerje 2*a/c. Oprema se privzeto pošilja vzporedno; preprosto sledite shemo ožičenja za hitro preklapljanje brez vpliva na izolacijo ali življenjsko dobo opreme.

V2: Kateri scenariji so primerni za različne modele izolacije in preprečevanja onesnaževanja?

Standardni tip (≥16 mm/kV) je primeren za ravninska območja z dobrim okoljem pod 1000 m; W vrsta proti onesnaževanju (≥20 mm/kV) je primeren za scenarije mestnega in splošnega industrijskega onesnaženja; GYW višinski tip proti onesnaževanju (≥25 mm/kV) je primeren za območja z visoko nadmorsko višino pod 4000 m; Izboljšani tip GYW2 (≥31 mm/kV) je zasnovan za ekstremne pogoji, kot so razprševanje obalne soli, močno industrijsko onesnaženje in ultravisoke nadmorske višine, ki ponujajo močnejše izolacijska učinkovitost proti staranju.

V3: Kakšni so osnovni vidiki vzdrževanja zunanjega tokovnega transformatorja?

Prvič, sekundarno delovanje v odprtem krogu je strogo prepovedano, da bi se izognili tveganjem visokonapetostne indukcije. Drugič, zaprte strukture se ne sme samovoljno razstaviti; normalno delovanje brez vzdrževanja pogojev. Tretjič, dielektrične izgube in izolacijsko upornost je treba testirati vsako leto, podatke pa je treba preveriti v bistvu skladen s tovarniškimi vrednostmi. Četrtič, nivoje olja je treba preverjati sezonsko in kvalificirati transformatorsko olje dodajte takoj, ko je nivo olja nizek.

Prednosti izdelka in povzetek

Zunanji tokovni transformator serije Usune LB6 110kV/126kV s standardizirano zasnovo, stabilno zmogljivostjo in močna okoljska prilagodljivost, rešuje boleče točke tradicionalne opreme, kot je dovzetnost za vlago, enostavno staranje olja in šibke lastnosti proti obraščanju. Kombinacije prilagodljivega razmerja in natančnosti lahko ustrezajo diferencirane potrebe po merjenju električnega omrežja, relejni zaščiti in spremljanju industrijske energije. Kot visokokakovosten visokonapetostna oprema, proizvedena v ugledni kitajski tovarni, zagotavlja zelo zanesljivo, stroškovno učinkovito in rešitve, ki zahtevajo malo vzdrževanja za globalne energetske projekte, zaradi česar je zaupanja vreden dobavitelj za elektroenergetska podjetja in izvajalci inženirskih del.
